第 1 部 基本篇 第 2 章 生产
2-76
(7) 设置元件数量
补充元件后，请根据需要设置元件数量(参见「2-10-1 设置元件数」)。
(8) 未选中操作选项的“无元件供给时暂停”时
对可贴片的所有元件进行贴片后，在基板夹紧解除前，会显示如下画面。

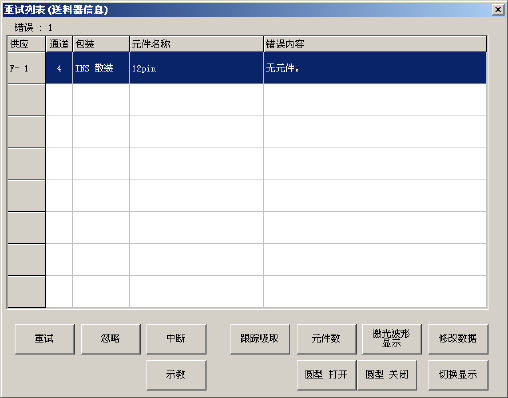

图 2-11-1-4 重试一览显示(供给装置信息)
●重试：
将所有元件的剩余数补满后，从该吸取贴片循环起再开始生产。
●忽略：
忽略错误内容，生产下一张基板。
●中断：
中断生产。
●跟踪吸取：
进行吸取位置校正处理。
●元件数：
设置元件数量。
●激光波形显示：
显示激光波形。详细情况请参见「2-11-6 激光脏污」。
●切换显示：
切换“未贴片信息”、 “供给装置信息”画面。
●修改数据：
变更元件数据。
●示教：
可进行吸取位置跟踪。
●圆型打开：
执行圆型供料器监视动作。
●圆型关闭：
停止圆型供料器监视动作。
第 1 部 基本篇 第 2 章 生产
2-77
2-11-2 发生错误
如果选中操作选项“生产(暂停)”选项卡的“发生错误时暂停”，当发生重试超次、激光
识别错误时，将显示如下画面，并进入暂停。
图 2-11-2-1 发生错误时的画面
按<START>开关开始生产运行。
按<STOP>开关显示中断的询问对话框，并转到生产中断的运行。
（1）生产重启模式
生产运行的再开始模式有“重试”和“跳过”两种。
生产重启模式 生产再开始时的运行
重试
从发生错误的元件的吸取贴片循环起，开始再生产。
忽略
跳过发生错误的元件吸取贴片循环，从下一个吸取循环生产再开始。
选择重试时，如果发生错误的供给装置元件用尽，则显示如下信息。
图 2-11-2-2 确认信息
第 1 部 基本篇 第 2 章 生产
2-78
注意
按下<START>开关后,贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装
置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
(2) 发生错误的供给装置的跟踪及吸取位置校正
与元件用尽时的暂停相同
(3) 详细信息
与元件用完时的暂时停止相同(参见2-11-1 元件用完)
(4) 圆型打开
与元件用完时的暂时停止相同(参见2-11-1 元件用完)
(5) 圆型关闭
与元件用完时的暂时停止相同(参见2-11-1 元件用完)
