第 1 部 基本篇 第 2 章 生产
2-90
2-11-9 无传送基板生产
开始生产时传送道上已有基板时重新夹紧基板，在不搬入基板的情况下开始的生产称为
“无传送基板生产”。
通常，“无传送基板生产”是在生产异常终止(发生非同步情况、生产异常终止)时、或
用户停止，基板残留在传送道的情况下，恢复生产的一种措施。
注意
1. 运行无传送基板生产时，若是在生产再开始前已退出生产文件的
读入画面或生产画面，由于对生产中断时传送道上的情况不明，
很有可能造成缺品和误贴片。
2. 在无传送基板生产时基板尺寸过大或基板过重，也可能使再夹紧
失败。
2-11-9-1 生产开始前的处理
“生产开始前处理”有“(a)有继续生产文件”和“(b)无继续生产文件”两种不同的画
面。
图 2-11-9-1-1(a) 有继续生产文件时
图 2-11-9-1-2(b) 无继续生产文件时
按下<START>开关，则开始所选择的运行动作。
按下<STOP>开关，则返回生产空运行状态。
第 1 部 基本篇 第 2 章 生产
2-91
(1) 继续生产信息
生产开始前处理中若有继续生产文件时将显示如下画面，要求选择「继续生产信息」、「运
行继续生产」、「停止继续生产」。

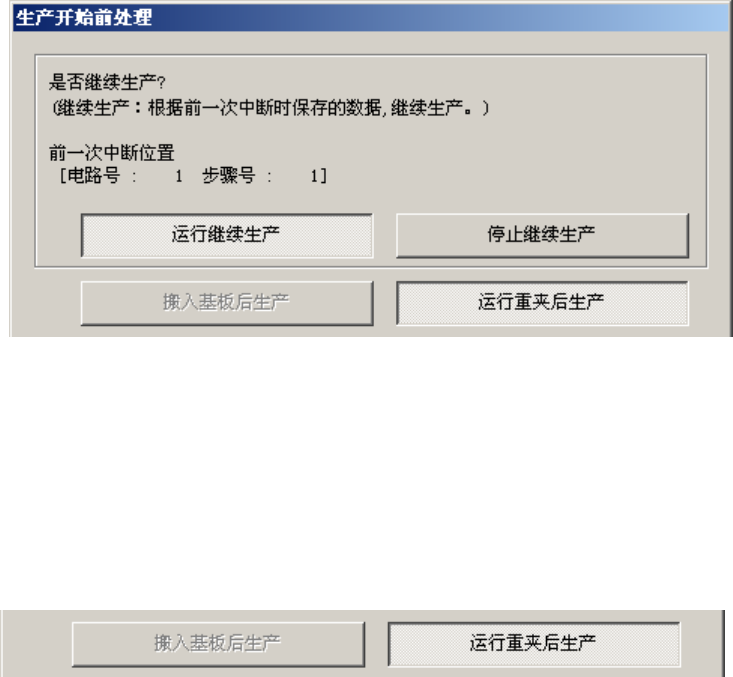

图 2-11-9-1-3 继续生产信息
选择「运行继续生产」，则继续生产。
选择「停止继续生产」，则从生产条件的「重新开始位置」项所指定的位置开始新的生产。
但当电路No.或步骤号中的任意一个输入 “0”时，则从第一电路的开头开始生产。
(2) 生产运行
不论是否有继续生产文件，都将显示是“搬入基板后生产”，还是“运行重夹后生产”。
图 2-11-9-1-4 搬入基板后生产·运行重夹后生产的选择
如果选择「搬入基板后生产」，当传送道上有基板时则将其搬出，开始生产时将基板搬入
后再进行生产。
如果选择「运行重夹后生产」，则重夹传送道上的基板，开始生产时不搬入基板即再开始
生产。
第 1 部 基本篇 第 2 章 生产
2-92
● 根据传送道上有无基板、知道或不知道生产中断时传送道的信息状态，有时无法选择生产
再开始对话框中的生产运行运行。以下显示其内容。
表 2-11-9-1-1 生产运行动作的选择一览表
继续生产
传送道上
的基板
生产中断时
传送道的信息
生产运行动作的选择
搬入基板后生产 重夹后生产
进行
有
有基板 不可见 可见
无基板 － －
无信息 可见 可见
无
有基板 可见 可见
无基板 － －
无信息 可见 可见
不进行
有
有基板 可见 可见
无基板 － －
无信息 可见 可见
无
有基板 可见 不可见(注)
无基板 － －
无信息 可见 可见
没有继续
生产文件时
有
有基板 不可见 可见
无基板 可见 不可见(注)
无信息 可见 可见
无
有基板 可见 可见
无基板 可见 不可见(注)
无信息 可见 可见
(注)新生产为不可见(不能选择)，但生产再开始时为可见(能够选择)。
(3) 传送道上的状态
生产开始前处理画面与是否有继续生产文件无关，显示传送道上的状态。
根据停止传感器的ON/OFF来判断基板的有无。
图 2-11-9-1-5 开始生产前处理的对话框(传送道上的状态)
