第 1 部 基本篇 第 2 章 生产
2-92
● 根据传送道上有无基板、知道或不知道生产中断时传送道的信息状态，有时无法选择生产
再开始对话框中的生产运行运行。以下显示其内容。
表 2-11-9-1-1 生产运行动作的选择一览表
继续生产
传送道上
的基板
生产中断时
传送道的信息
生产运行动作的选择
搬入基板后生产 重夹后生产
进行
有
有基板 不可见 可见
无基板 － －
无信息 可见 可见
无
有基板 可见 可见
无基板 － －
无信息 可见 可见
不进行
有
有基板 可见 可见
无基板 － －
无信息 可见 可见
无
有基板 可见 不可见(注)
无基板 － －
无信息 可见 可见
没有继续
生产文件时
有
有基板 不可见 可见
无基板 可见 不可见(注)
无信息 可见 可见
无
有基板 可见 可见
无基板 可见 不可见(注)
无信息 可见 可见
(注)新生产为不可见(不能选择)，但生产再开始时为可见(能够选择)。
(3) 传送道上的状态
生产开始前处理画面与是否有继续生产文件无关，显示传送道上的状态。
根据停止传感器的ON/OFF来判断基板的有无。
图 2-11-9-1-5 开始生产前处理的对话框(传送道上的状态)
第 1 部 基本篇 第 2 章 生产
2-93

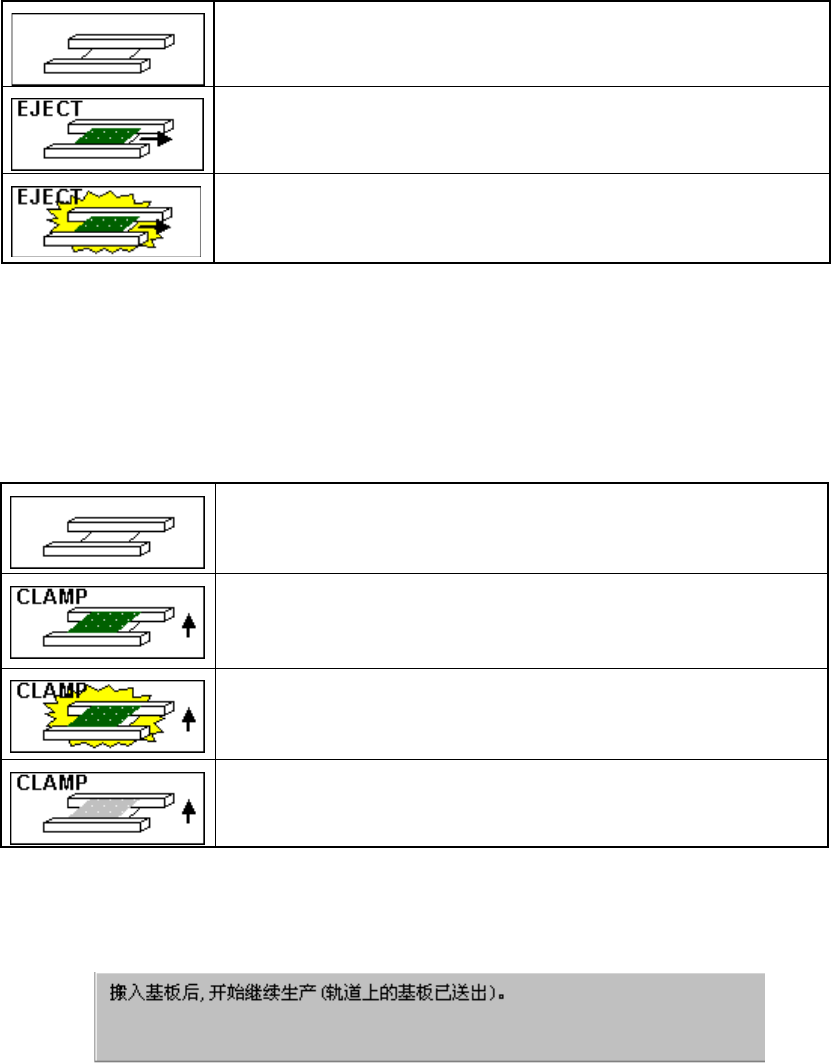

①
选择「搬入基板后生产」时
用图像显示停止传感器获得的通道上的搬出站台的状态。
点击该图像，将在该站台上的基板安装到重夹位置。
传送道上没有基板。
从传送道上搬出基板。
生产中断时传送道上有基板，但全部元件的贴片操作已完成，需
要搬出。
从传送道上搬出基板。
但可能有缺件或误贴片，在搬出基板时需要充分注意。
②
选择「运行重夹后生产」时
用图像显示停止传感器获得的传送道上的重夹站台的状态。
或是，若知道上次生产中断时的传送道上的状态(生产再开始前尚未退出读入生产文件、未
结束生产画面时)，则在重夹时用图像显示与上次相同的传送路上状态的指示。
点击图像，将在该站台上的基板安装到重夹位置。
传送道上没有基板。
重夹传送道上的基板。
重夹传送道上的基板。
但可能有缺件或误贴片，重加基板时需要充分注意。
重夹生产中断时残留在传送道上的基板。
但是当前传送道上没有基板。
(4) 执行基板搬出、重夹时的运行信息
说明执行「搬入基板后生产」、「运行重夹后生产」的动作。
图 2-11-9-1-6 执行基板搬出、再夹紧时的运行信息
第 1 部 基本篇 第 2 章 生产
2-94
(5) 在开始生产前处理画面上选择后的运行
1)当有继续生产文件时
表 2-11-9-1-2
StepNo
继续生产
生产动作
传送道上
的基板
生产中断时传
送道的信息
执行后的运行
(按下开始开关后的动作)
①
进行
搬入基板后
生产
有
有基板 不能选择搬入基板后生产。
② 无基板 － (通常无)
③ 无信息
搬出基板后、生产开始前,搬入基
板后，继续生产(需注意)
④ 无 －
生产开始前搬入基板后，继续生产
⑤
进行 重夹后生产
有
有基板
不能选择搬入基板后生产。
重夹后，生产开始前不搬入基板，
继续生产
⑥ 无基板 － (通常无)
⑦ 无信息
重夹后，生产开始前不搬入基板，
继续生产(需注意)
⑧ 无 － 错误(没有基板。)
⑨
不进行
搬入基板后
生产
有
有基板
搬出基板后、开始生产前,搬入基
板后，开始新生产(需注意)
⑩ 无基板 － (通常无)
11
无信息
搬出基板后、生产开始前,搬入基
板后，开始新生产(需注意)
12
无 －
生产开始前、搬入基板后，开始新
生产
13
不进行 重夹后生产
有
有基板
重夹后，生产开始前不搬入基板，
开始新生产(需注意)
14
无基板 － (通常无)
15
无信息
重夹后，在开始生产前不搬入基
板，开始新生产(需注意)
16
无 － 错误(没有基板。)
