第 1 部 基本篇 第 2 章 生产
2-99
2)没有继续生产文件时
表2-11-9-1-3
StepNo 生产操作
传送道
上的基
板
生产中断
时传送道
的信息
执行后的动作
(按下开始开关后的动作)
①
搬入基板后
生产
有 有基板 不能选择基板搬出后生产
② 有 无基板
搬出基板、生产再开始前搬入基板，之后，开
始新建生产或生产再开始。
③ 有 无信息
搬出基板、生产再开始前搬入基板，之后，开
始新建生产或生产再开始。(需要注意)
④ 无 有基板
开始新建生产或生产再开始。
⑤ 无 无基板
⑥ 无 无信息
不显示开始生产前处理对话框。
(立即开始新生产或生产再开始。)
⑦
重夹后生产
有 有基板
重夹后，在开始生产前不搬入基板的状态下，
开始新生产或生产再开始。
⑧ 有 无基板 不能选择重夹后生产
⑨ 有 无信息
重夹后，在开始生产前不搬入基板的状态下，
开始新建生产或生产再开始。(需要注意)
⑩ 无 有基板
错误(没有基板。)
11
无 无基板
12
无 无信息
不显示开始生产前处理对话框。
(立即开始新建生产或生产再开始。)
Step①. 传送道上「有基板」，生产中断时传送道的信息为「有基板」时
不能选择「搬入基板后生产」。
Step②. 传送道上「有基板」，生产中断时传送道的信息为「无基板」时
选择「搬入基板后生产」，则传送道上的状态显示如下。

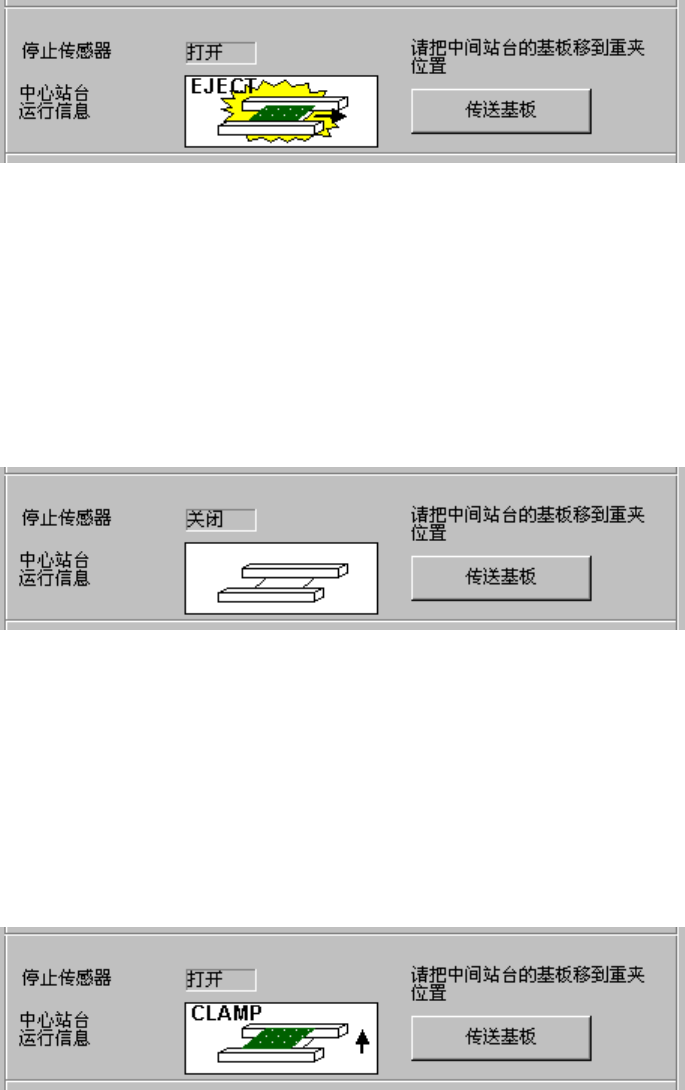

图 2-11-9-1-18 传送道上的状态
◇ 执行该选择后，显示基板正在搬出的画面，在基板搬出后开始生产前搬入基板，而后，
执行新生产或生产再开始。
此时，由于知道生产中断时传送道的信息，因此将按照“通道上残留有上次生产的基
板”运行。
第 1 部 基本篇 第 2 章 生产
2-100
Step③. 生产通道上「有基板」，生产中断时传送道的信息为「无信息」时
选择「搬入基板后生产」，则传送道上的状态显示如下。
图 2-11-9-1-19 传送道上的状态
◇ 执行该选择后，显示基板正在搬出的画面，在基板搬出后开始生产前搬入基板，而后，
执行新生产或生产再开始。
此时，由于知道生产中断时传送道的信息，因此将按照“通道上残留有上次生产的基板”
运行。由于搬出的基板有存在缺件的可能性，所以需要充分加以注意。
Step④～⑤. 当传送道上「无基板」、生产中断时传送道的信息为「有基板」或「无基板」时，
选择「搬入基板后生产」，则传送道上的状态显示如下。
图 2-11-9-1-20 传送道上的状态
◇ 执行该选择，可在开始生产前搬入基板，而后，执行新生产或生产再开始。
Step⑥. 不显示开始生产前处理对话框。
可立即开始新生产或生产再开始。
Step⑦. 当传送道上「有基板」，生产中断时传送道的信息为「有基板」时，选择「运行重夹后
生产」，则传送道上的状态显示如下。

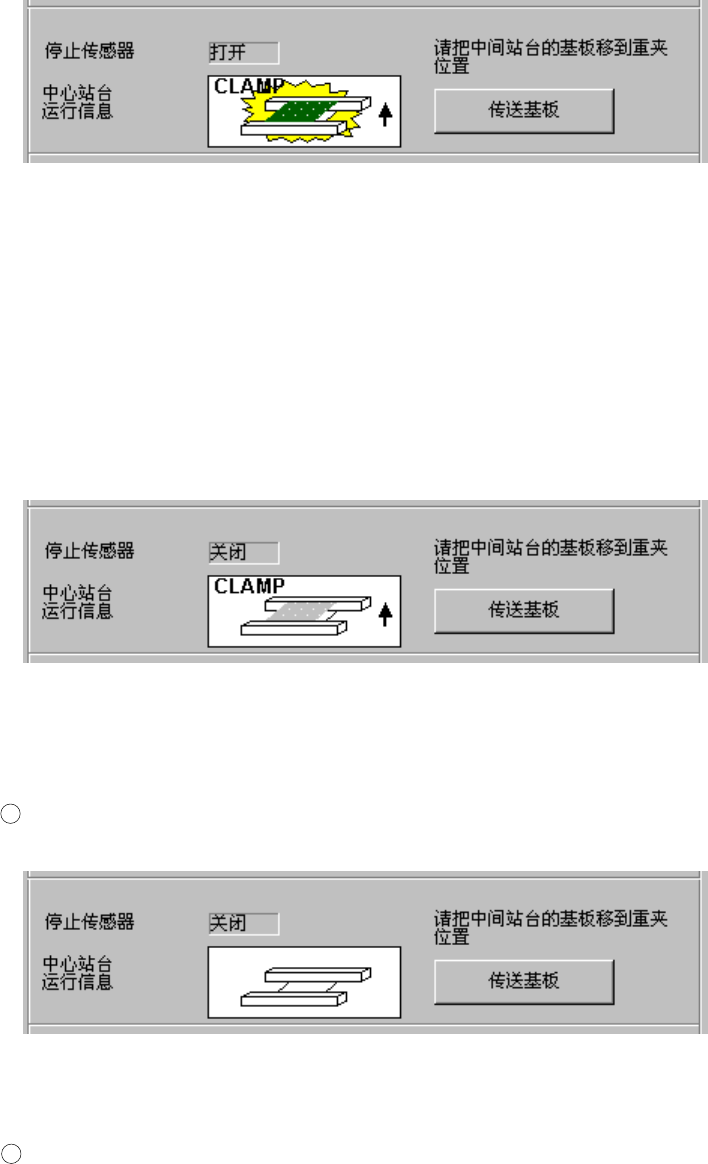

图 2-11-9-1-21 传送道上的状态
◇ 执行该选择，可显示重夹中画面，重夹后，在开始生产前不搬入基板，而后，进行新
生产或生产再开始。
此时，由于知道生产中断时传送道的信息，按照“通道上残留有上次生产的基板”运
行。
第 1 部 基本篇 第 2 章 生产
2-101
Step⑧. 传送道上「有基板」，生产中断时传送道的信息为「无基板」时
不能选择「运行重夹后生产」。
Step⑨. 传送道上「有基板」，生产中断时传送道的信息为「无信息」时
选择「运行重夹后生产」，则传送道上的状态显示如下。
图 2-11-9-1-22 传送道上的状态
◇ 执行该选择，可显示重夹中画面，重夹后开始生产前不搬入基板，即可进行新生产或
生产再开始。
此时，由于知道生产中断时传送道的信息，按照“通道上残留有上次生产的基板”运
行。重夹后，如果进行新生产或生产再开始，由于有存在缺件,误贴片的可能性，所以
请充分加以注意。
Step⑩. 传送道上「无基板」，生产中断时传送道的信息为「有基板」时
选择「运行重夹后生产」，则传送道上的状态显示如下。
图 2-11-9-1-23 传送道上的状态
◇ 执行该选择时，由于传送道中没有基板，会出现错误。
Step
11 .传送道上「无基板」，生产中断时传送道的信息为「无基板」时
选择「运行重夹后生产」，则传送道上的状态显示如下。
图 2-11-9-1-24 传送道上的状态
◇ 执行该选择时，由于传送道中没有基板，会出现错误。
Step
12 .不显示开始生产前处理对话框(当没有继续生产文件时)。
立即开始新生产或生产再开始。
