第 1 部 基本篇 第 2 章 生产
2-104
2-11-9-4 重夹中的画面
在生产开始前处理画面中，如果选择了「运行重夹后生产」，并按下了<START>开关，则将
显示重夹对话框，重夹基板。
搬出运行动作完成后，如果继续生产，则开始生产。不继续生产时，显示开始生产(新生产)
画面。

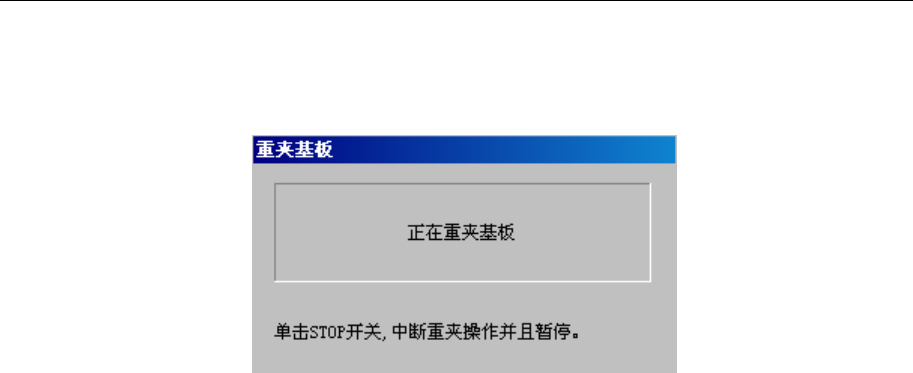

图 2-11-9-4-1 重夹基板
此时，如果按下<STOP>开关，则中断重夹动作，返回生产空运行状态。
第 1 部 基本篇 第 2 章 生产
2-105
2-11-9-5 生产开始画面
若在生产开始(新生产)处理前画面中选择「贴片跟踪后，生产再开始」，则显示生产开始
画面，在生产开始前确认是否开始生产。

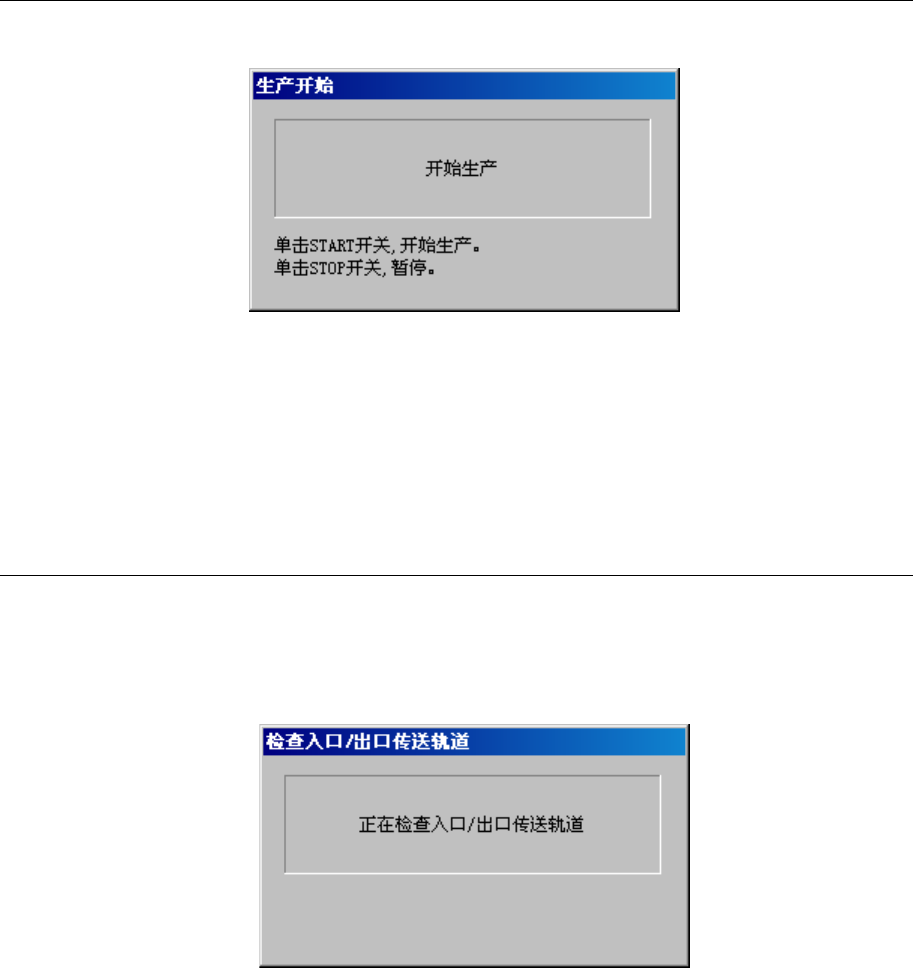

图 2-11-9-5-1 生产开始
按下<START>开关，则生产再开始。
按下<STOP>开关，则返回生产空运行状态。
(如果传送道上基板处于夹紧状态则解除夹紧。)
2-11-9-6 入口、出口传送道检查画面
生产开始前，如果入口、出口的传送道上的传感器间残留有基板，将自动设置到传感器上。
但如果不是上次生产中在入口、出口的传送运行中发生错误后的开始生产，则此功能无效。
此外，若基板已经在传感器上时也无效。
图 2-11-9-6-1 入口、出口传送道检查
此时，如果按下<STOP>开关，则返回生产空运行状态。
第 1 部 基本篇 第 2 章 生产
2-106
2-11-9-7 基板安装画面
点击生产开始前处理画面显示的「基板传送」按钮，将中间站台上的基板设置到能够重夹的位
置。

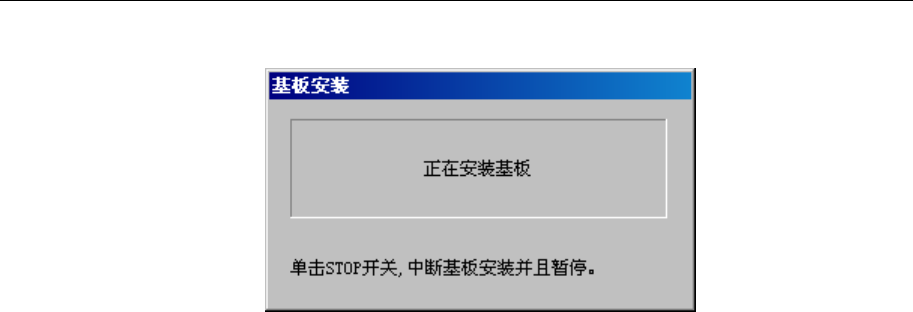

图 2-11-9-7-1 基板安装
此时，如果按下<STOP>开关，则返回生产空运行状态。
