第 1 部 基本篇 第 2 章 生产
2-109
2-11-11 发生错误时确认吸嘴安装状况
在生产中进行吸嘴交换时，如果贴片头未能正确地安装吸嘴，会使生产异常终止。在这
种情况下，可选择手动方式或自动方式,将贴片头抓住的吸嘴放回ATC。
2-11-11-1 放回吸嘴对话框
当交换吸嘴时，吸嘴安装错误会使生产异常终止，显示如下画面。
请指定手动或自动放回吸嘴。

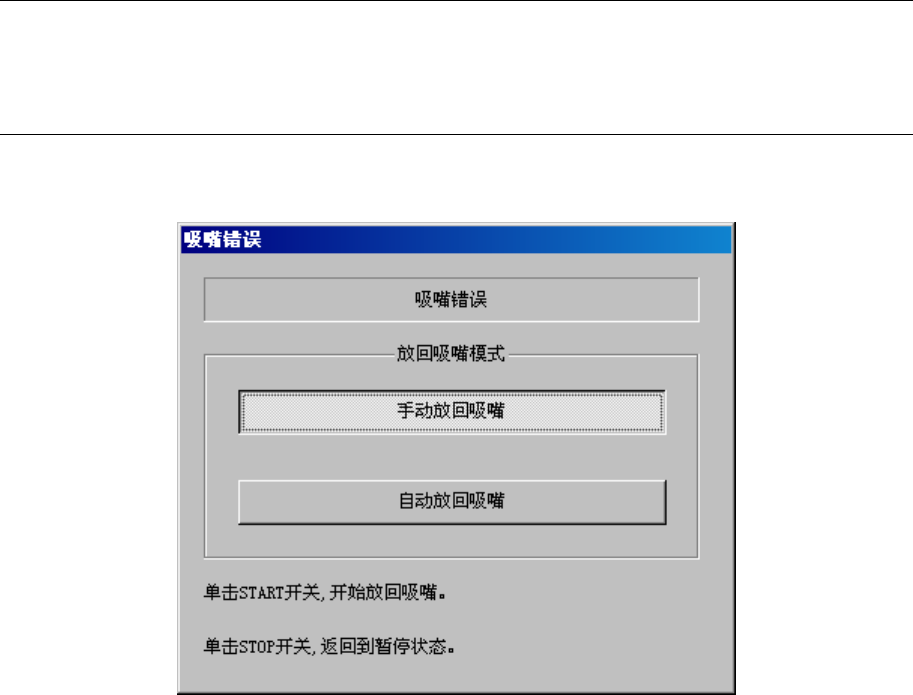

图 2-11-10-1-1 吸嘴错误
按下<START>开关，按照选择模式开始放回吸嘴。
按下<STOP>开关，返回生产空运行状态。
第 1 部 基本篇 第 2 章 生产
2-110
2-11-11-2 手动放回吸嘴
选择手动放回吸嘴时，请把贴片头移动到可拆卸吸嘴的位置，一边确认，一边降下贴片头，
手动拆下吸嘴。

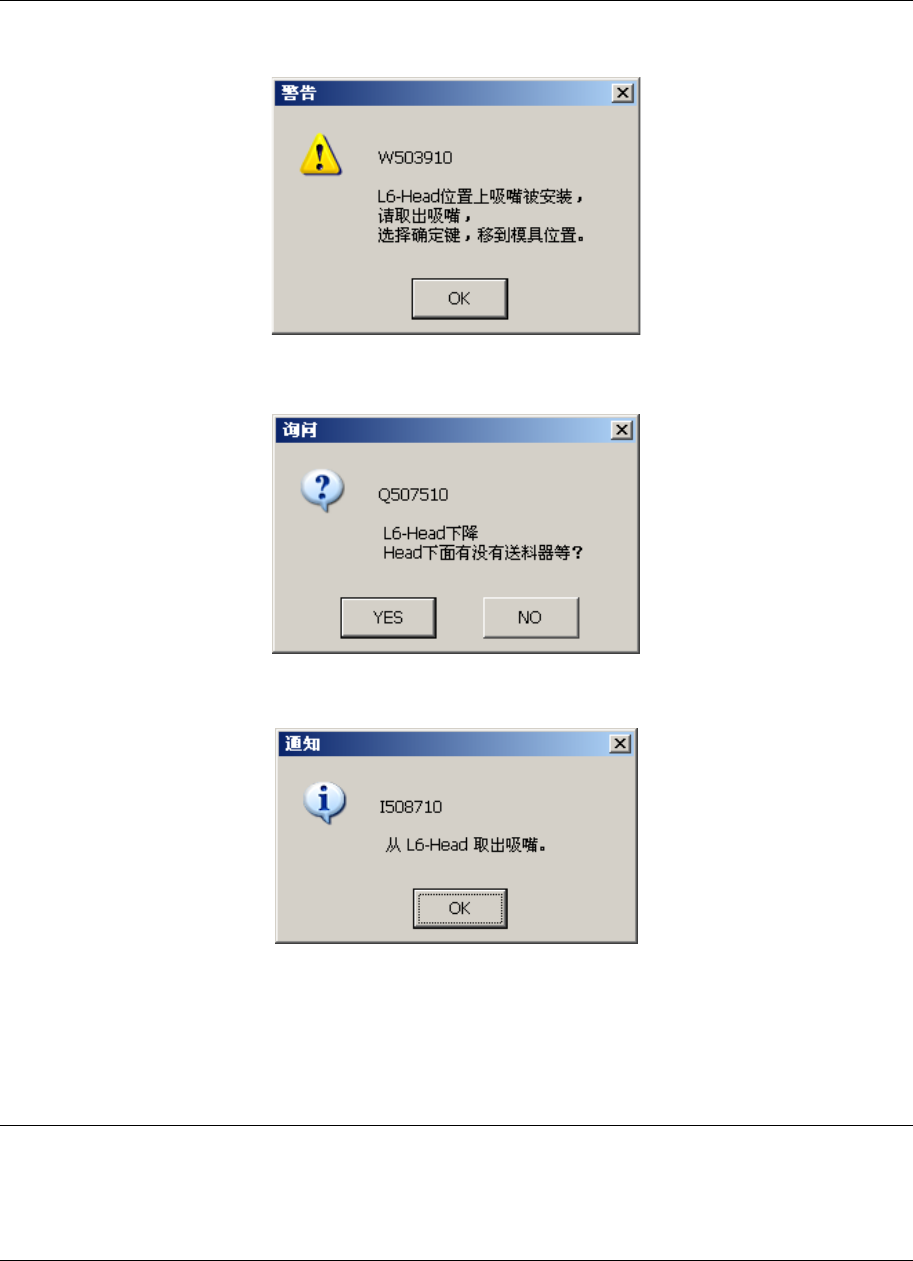

图 2-11-10-2-1 移动吸嘴拆卸位置信息
移动到吸嘴拆卸位置后，为了降下Z轴，请确认送料器等是否在贴片头的下方。
图 2-11-10-2-2 下降确认信息
Z轴下降后，提示拆卸吸嘴，请手动拆下吸嘴。
图 2-11-10-2-3 拆卸吸嘴的信息
选择「OK」后，若还有其他吸嘴安装错误时，请做同样处理。
把所有贴片头的吸嘴处理完毕放回后再升起Z轴，移动到轴的退避位置。
2-11-11-3 自动放回吸嘴
选择自动放回吸嘴模式，可将安装错误的吸嘴自动放回。
把所有贴片头的吸嘴处理完毕放回后再升起Z轴，移动到轴的退避位置。
2-11-11-4 放回吸嘴后的动作
生产异常终止、放回吸嘴后，进入生产空运行状态。
生产开始时,如检测出吸嘴错误，应先放回吸嘴，再开始生产。
第 1 部 基本篇 第 2 章 生产
2-111
2-11-12 发生图像识别异常
2-11-12-1 取得图像识别异常信息
发生图像识别异常时，在下列详细信息对话框里将显示[图像处理]，[取得错误图像数据]，
[取得图像识别信息]等按钮。

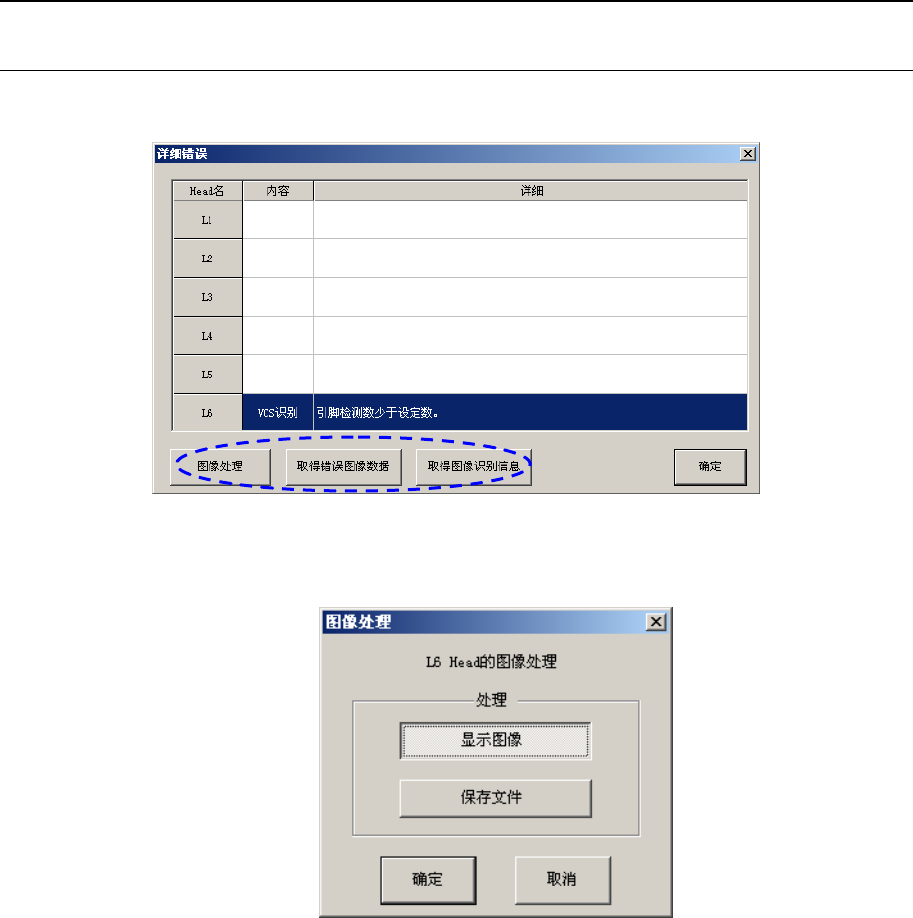

图 2-11-12-1-1 详细信息对话框中的按钮
(1) [图像处理] 按钮
单击[图像处理]按钮后，会显示如下[图像处理]对话框。
图 2-11-12-1-2 [图像处理]对话框
选择[显示图像]单击[确定]按钮后，监视器上即可显示图像,并关闭[图像处理]对话框。
选择[保存文件]单击[确定]按钮，监视器上即可显示图像，关闭[图像处理]对话框后，把
图像保存到下列文件夹里。
・在 54mm 广角相机/27mm 广角相机时
文件名 ：D:\Juki\Data\VRAM
文件名 ：REPxx.img（xx→L1,L2,L3,L4,L5,L6,R1）
・在 DFFP VCS 相机时
文件名 ：D:\Juki\Data\DFFP
文件名 ：xx_Affine_0?_1_1.bmp（xx→L1,L2,L3,L4,L5,L6 ?→1,2,3）
xx_Height_1_1.img（xx→L1,L2,L3,L4,L5,L6）
若单击[取消]按钮，则不进行任何处理，关闭[图像处理]对话框。
