第 1 部 基本篇 第 2 章 生产
2-114
2-11-12-2 图像详细错误信息内容
图像详细错误信息的内容列表如下。
表 2-11-12-2-1 图像详细错误信息内容
显示
内容
元件识别合计 识别元件的次数
页 显示的图像识别信息号
Head 名 Head 号
元件名称 元件数据的元件名
元件索引号 元件数据的索引号
全局错误代码 实际的图像识别错误代码
结果 未加工的结果字符串
X 识别结果（图像中心的 X 方向偏移量）
VCS 监视器的右方向为正
Y 识别结果（图像中心的 Y 方向偏移量）
VCS 监视器的上方为正
角度 识别结果（图像中心的
Θ
方向偏移量）
VCS 监视器的反时针方向为正
边 查出错误的边（上/下/左/右）
图像数据中指定的 Top-View 边，不是监视器上显示的边。
引脚号 查出错误的引脚号（1～）
引脚缺漏中指定的 Top-View
反时针方向的引脚号。有多个错误时，
指最初查出的引脚号。通用图形元件时，从第 1 个元件数的引脚
(球)号。
等级 引脚弯曲错误时，对引脚间距的引脚弯曲量(%)。球变形、球直径
错误时，对球直径的变形量(%)。(0.1%单位)
引脚数 实际查出的引脚总数
BGA 行
按区域排列的元件中查出错误的球行号。不是根据图像数据，而是
VCS 监视器上显示的行号 (VCS 监视器的从上到下从 0 开始的顺序
号) 。有几个错误时，指最初查出的球行号。
BGA 列 按区域排列的元件中查出错误的球列号。不是根据图像数据，而
是 VCS 监视器上显示的列号(VCS 监视器的从左到右 0 开始的连续
顺序号)，有多个错误时，指最初查出的球列号。
引脚间距 造成引脚(球)错误的元件的实际引脚(球)间距。仅输出实际查出
引脚(球)间距的元件。(0.1um 单位)
外形识别元件详细错误 显示外形识别元件错误信息的 5 位字符。
XXYYY 中 XX 表示发生错误的地方，YYY 表示发生错误的原因。
主要错误 通用图像元件(包括一部分的 BGA 元件)的主要错误代码。
次要错误 通用图像元件(包括一部分的 BGA 元件)的次要错误代码。
此次要代码表示具体的内部事件。
详细错误 通用图像元件(包括一部分的 BGA 元件)的详细错误代码。
第 1 部 基本篇 第 2 章 生产
2-115
显示
内容
指定电极 扩展引脚连接器元件的图像数据中指定的引脚数量。
检测电极 扩展引脚连接器元件中，实际识别的引脚数量。
直径 查出直径、变形等异常的球的实际直径。(0.1um 单位)
元件 通用图像元件中，引起错误的元件组号。
图像数据中定义的顺序和元件组号相同。
横分割 分段识别间距(横方向)在生产程序与实际移动量不同时，作为与
指定量的差分输出。
纵分割 分段识别间距(纵方向)在生产程序与实际移动量不同时，作为与
指定量的差分输出。
距离 在通用图像元件中，如果元件组之间的距离与生产程序中指定的
距离有很大的差异时，作为那个距离的差分来输出。
边 角度 查出角度错误时的角度差分
第 1 部 基本篇 第 2 章 生产
2-116
2-11-13 发生带回元件的错误
元件贴片后，在吸取位置移动时用激光检查吸嘴尖端部，确认是否带回元件。若发现带回
元件，可能造成贴片错误，会显示错误信息，并结束生产。

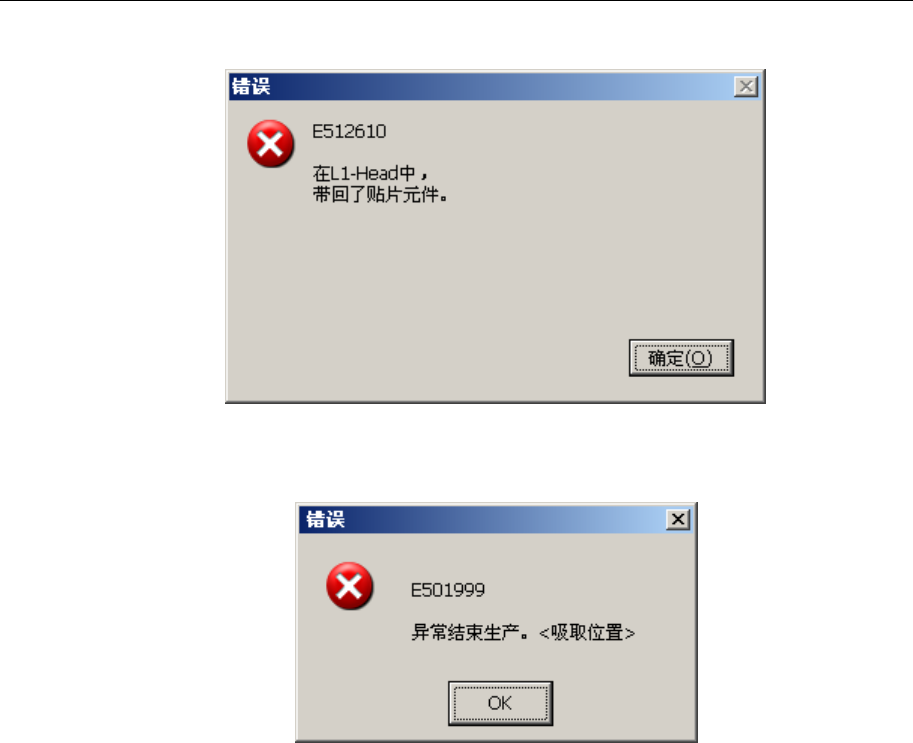

图 2-11-13-1 检查带回元件错误信息
选择「确定」后，会显示异常结束生产的信息。
图 2-11-13-2 生产异常结束错误信息
选择「OK」后结束生产。错误发生后，请检查吸嘴尖端是否附着元件。并检查所使用的吸
嘴是否磁化、吸嘴尖端是否沾上焊锡、吸嘴尖端的橡胶是否熔化。
