第 1 部 基本篇 第 2 章 生产 2- 120 2- 11 - 16 识别结果显示功能 是发生「插入可 能元件判 范围外」或者「 引脚矫正 失败」时 ，显示 出 识别结 果的功能。 由于上述原因发 生错误而 暂停 时，在暂停 画 面显 示「识别结 果」按 钮。 2- 11 - 16 -1 插入可能元件判 定范 围 外 通过生产程序的「元件数据（检查）」，对可插入元件设定为进行判定的元 件中发生错误 时，会暂停并显 示下图的 画面。 …
第 1 部 基本篇 第 2 章 生产
2-119

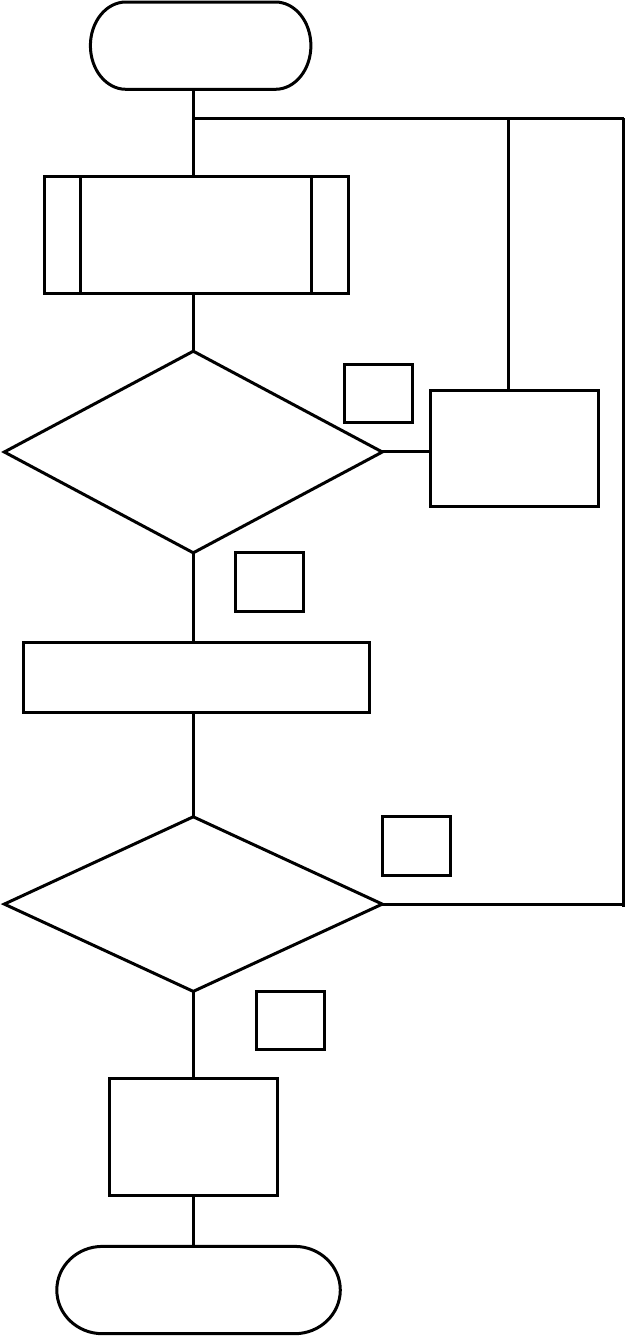

图
2-11-15-1
流程图
开始监视动作
通过传感器
取得 Ready/Busy
状态
通过传感器 ON 且
Ready/Busy ON
圆型供料器马达动作开始
Yes
NO
中断指令
（暂停等）
No
Yes
圆型供料器
马达动作停止
监视动作结束
圆型供料器
马达动作停止
第 1 部 基本篇 第 2 章 生产
2-120
2-11-16 识别结果显示功能
是发生「插入可能元件判范围外」或者「引脚矫正失败」时，显示出识别结果的功能。
由于上述原因发生错误而暂停时，在暂停画面显示「识别结果」按钮。
2-11-16-1 插入可能元件判定范围外
通过生产程序的「元件数据（检查）」，对可插入元件设定为进行判定的元件中发生错误
时，会暂停并显示下图的画面。

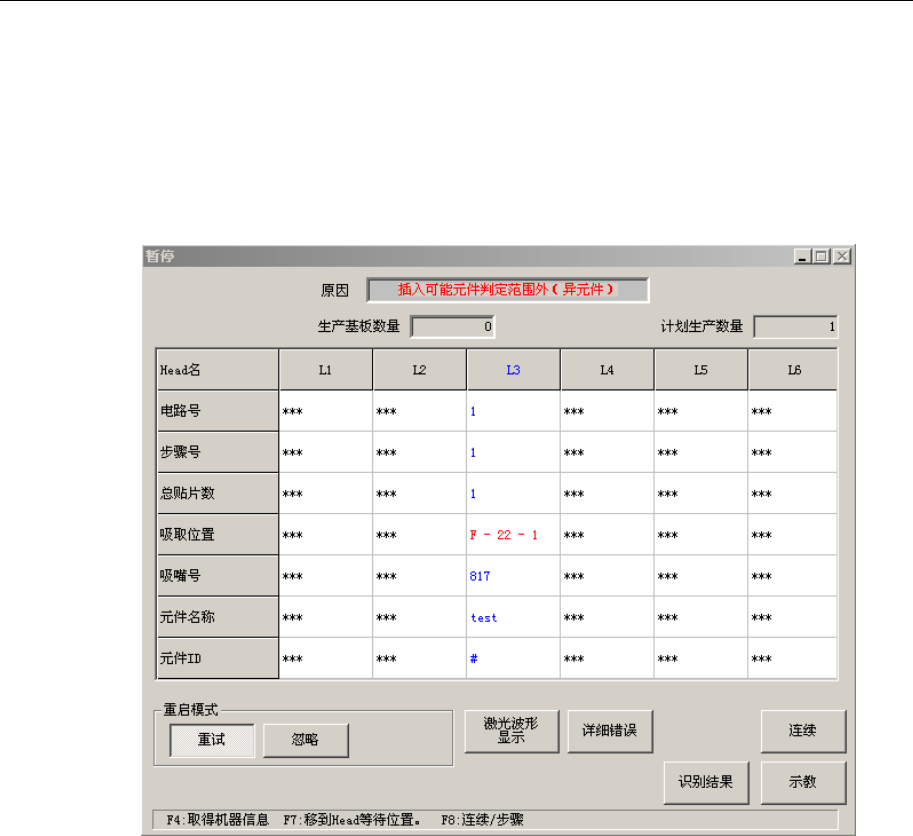

图
2-11-16-1 插入可能元件判定范围外
按下识别结果按钮，则显示以下画面。
第 1 部 基本篇 第 2 章 生产
2-121

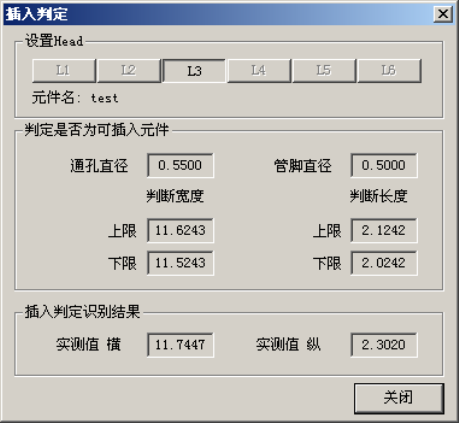

图
2-11-16-2
插入判定
设置 Head
可选择显示的 Head。
判定是否为可插入元件
显示生产程序的「元件数据（检查）」的可插入元件判定中设定的数值。
插入判定识别结果
显示激光定心时取得的元件长宽尺寸。
