第 1 部 基本篇 第 2 章 生产
2-123

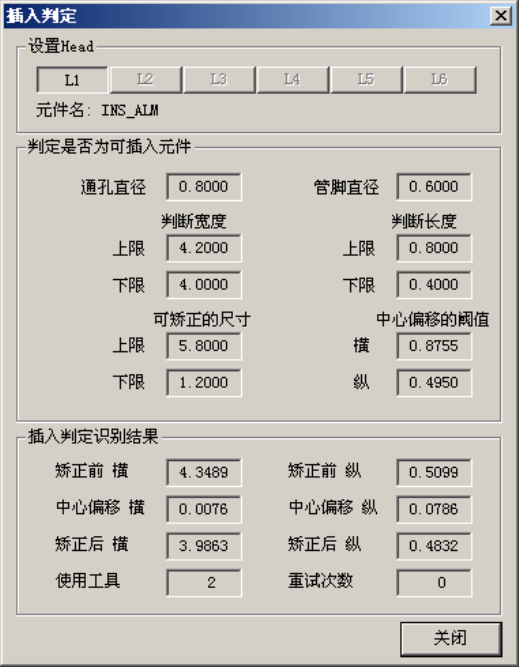

按下识别结果按钮，则显示下图画面。
図 2-11-16-4
插入判定
Head 選擇
能選擇使用的 Head
插入，判定零部件是。
为了进行用生产程序的「零部件数据(检查)」的插入可能零部件判断设定的价值及引
脚矫正实行的可否判断的阈值被表示。
插入判断认识结果
为领引脚矫正实行前后的插入判断使用的认识结果被表示。
第 1 部 基本篇 第 2 章 生产
2-124

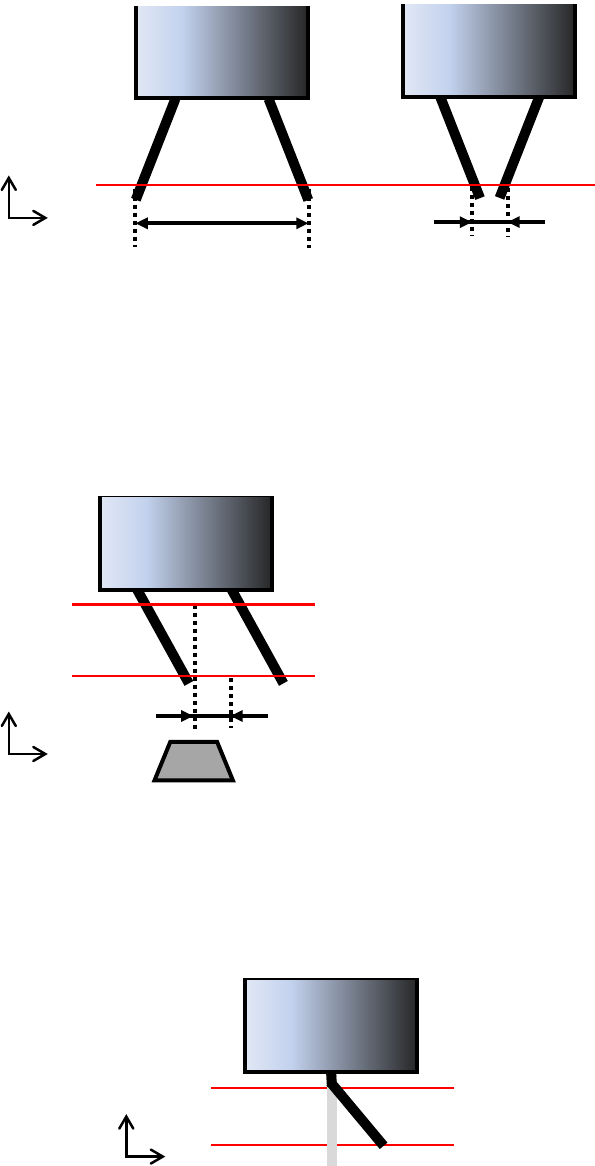

引脚矫正失败时，请根据识别结果确认下述失败条件。
（1） 引脚幅的值比可矫正的阕值大或者小
引脚幅超出了机械控制参数指定的上下阈值限时，引脚无法进入矫正工具的插入孔，所
以对元件实施废弃处理。
図 2-11-16-5 引脚幅度的价值阈值外。
（2） 引脚尖端宽度的中心坐标和引脚根部宽度的中心坐标偏差过大
引脚尖端（激光识别 1）处的引脚宽度值在矫正可能范围内，但引脚宽度的中心坐标与
引脚根部（激光识别 2）存在很大偏差，将引脚插入矫正工具时，引脚与工具间可能发
生冲突，所以应在判定后马上对元件实施废弃处理。
図 2-11-16-6 引脚尖端幅度中心和引脚基端幅度中心滑动。
（３） 引脚垂直方向弯曲过大
根据激光识别结果，引脚在垂直方向存在较大弯曲时，引脚无法插入矫正工具的插入孔，所
以应对元件实施废弃处理。
図 2-11-16-7 引脚的垂直方向中心滑动
Z
X
激光识别
激光识别 1
激光识别 2
X
Z
激光识别 1
Y
Z
激光识别 2
第 1 部 基本篇 第 2 章 生产
2-125
2-12 生产支援
在执行生产动作前，进行各种确认动作。
2-12-1 检查生产程序
开始生产前，进行生产程序的检查。
可参照生产程序检查项目一览表，显示检查结果。

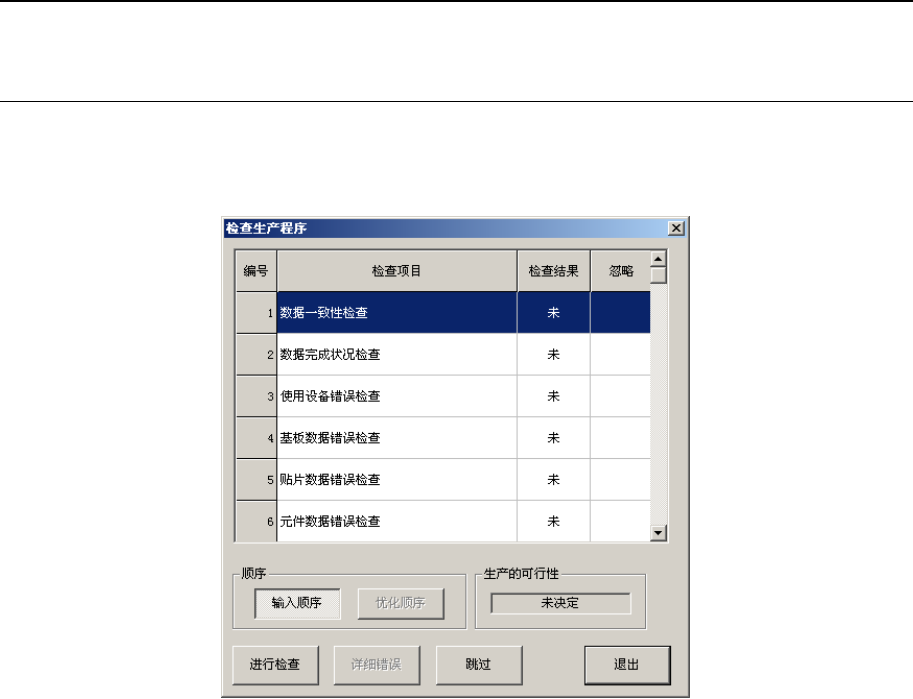

开始生产前点击菜单栏的「生产支援」/「检查生产程序」后，显示检查生产程序画面。
图 2-12-1-1 生产程序确认
