第 1 部 基本篇 第 2 章 生产
2-133

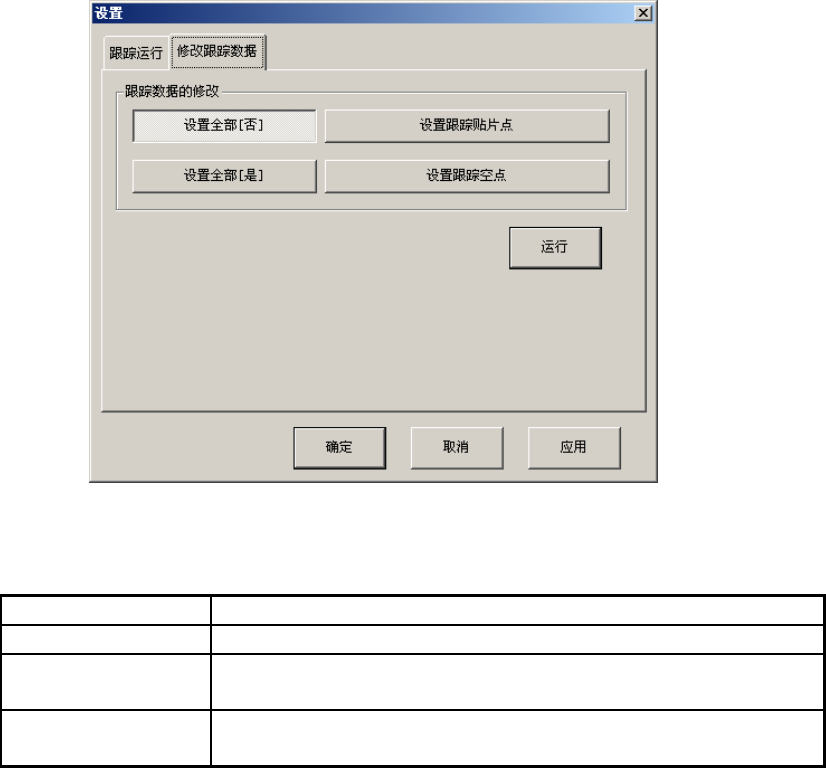

② 修改跟踪数据
设置[贴片跟踪画面]的贴片点一览表的跟踪项目。
图 2-12-2-2-7 修改跟踪数据
「修改跟踪数据」
设置全部[否] 将跟踪项目全部设定为「不执行」。
设置全部[是] 将跟踪项目全部设定为「执行」。
设置跟踪贴片点
将贴片项目为「执行」的贴片点的跟踪项目全部设定为「执行」。
其他为「不执行」。
设置跟踪空点
将贴片项目为「不执行」的贴片点的跟踪项目全部设定为「执行」
。
其他为「不执行」。
「运行」
按钮
通过指定「修改跟踪数据」，设置贴片点一览表的跟踪项目。
执行后，即使按取消按钮也不会恢复。
第 1 部 基本篇 第 2 章 生产
2-134

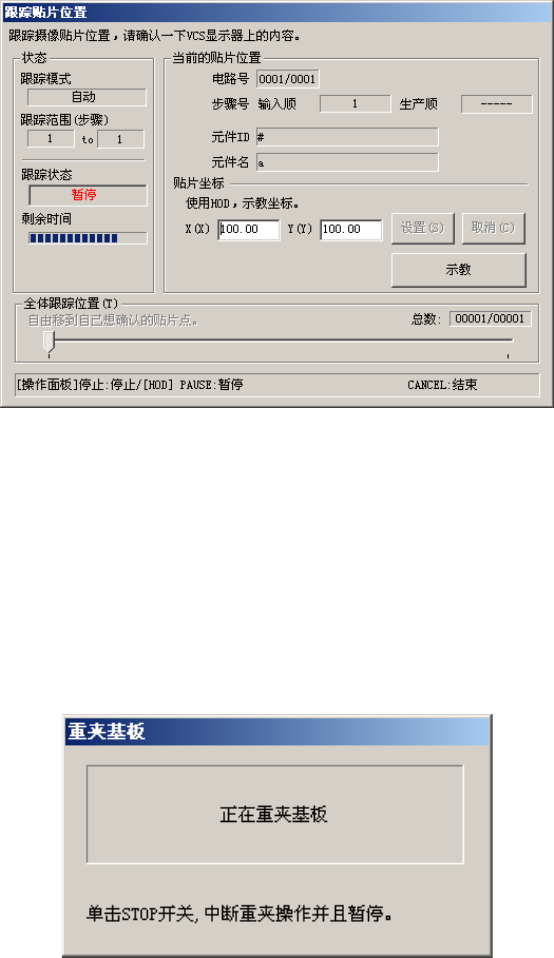

(6) 执行跟踪中的画面
进行跟踪时，显示「跟踪贴片位置。…」的画面。
图 2-12-2-2-8 正在执行跟踪的画面
在贴片跟踪中，按下<STOP>开关，暂停贴片跟踪。
在暂停贴片跟踪时，按下<STOP>开关，显示询问否结束跟踪。
在暂停贴片跟踪时，按下<START>开关，继续进行跟踪处理。
(7) 重夹时的画面
重夹基板时显示如下信息。
图 2-12-2-2-9 重夹基板
在此，按<STOP>开关，则返回贴片跟踪画面。
第 1 部 基本篇 第 2 章 生产
2-135

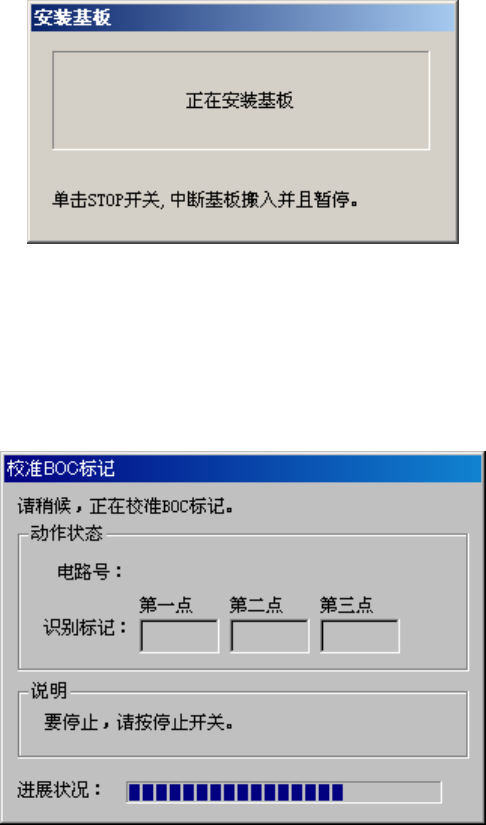

(8) 安装基板对话框
正在安装基板时，显示如下画面。
图 2-12-2-2-10 安装基板
此时，按<STOP>开关，则返回贴片跟踪画面。
(9) BOC 标记识别画面
进行BOC标记识别时，显示如下画面。
图 2-12-2-2-11 BOC 标记识别画面
在此，按<STOP>开关，则返回贴片跟踪画面。
