第 1 部 基本篇 第 2 章 生产 2- 139 2- 12 -3-3 供给装置 图 2-12-3-3-1 简易 准备对话框 ( 供给 装置 ) 供给装置的简易 准备可进 行以下的设置。 关于详细说明请 参见 『 4-5 -4-4 （ 3 ）坐标系：吸取位置 / 吸取高度 』 、及 『 2-13-2 自动吸取位 置示教 』 。 单击以下的 「 自动吸 取跟踪 」 或 「 手动吸取跟踪 」 按钮后， 轴会移动。 单 击以前， 请务必确认…
第 1 部 基本篇 第 2 章 生产
2-138
在「传送」选项卡上按下设置或控制项目按钮后，会显示与按钮对应的设置或控制对话框。
请在对话矿上进行相应的设置、或控制操作。
图 2-12-3-2-2 传送操作(控制用对话框示例)
按下「简易准备」对话框的「确定」按钮时，或按下对话框的「关闭（x）」按钮等关闭对
话框时，显示进行各 I/O 的安全方向设置的询问对话框。
图 2-12-3-2-3 I/O 安全方向设置的询问
按「确定」按钮进行 I/O 的安全方向设置。
在询问进行安全方向设置的对话框中按「确定
」按钮后，轴会移动，开始进行
各 I/O 的安全方向的设置。
单击「确定」前，请务必确认无人在进行装置内部的作业。
另外，为了防止人身伤害，操作中切勿将手伸入设备内部，脸和头也不要靠
近。
注意
第 1 部 基本篇 第 2 章 生产
2-139
2-12-3-3 供给装置
图 2-12-3-3-1 简易准备对话框(供给装置)
供给装置的简易准备可进行以下的设置。
关于详细说明请参见『4-5-4-4（3）坐标系：吸取位置/吸取高度』、及『
2-13-2
自动吸取位
置示教』。
单击以下的「自动吸取跟踪」或「手动吸取跟踪」按钮后，轴会移动。
单
击以前，请务必确认无人在进行装置内部的作业。另外，为了防止人身伤
害，操作中切勿把手伸入设备内部，脸和头也不要靠近。
区分
设置、控制
内容
跟踪 跟踪吸取自动传送 执行自动模式的吸取跟踪。
跟踪吸取手动传送 执行手动模式的吸取跟踪。
示教
执行供给装置吸取跟踪，对元件数据设置为自动示教吸取位
置的元件，进行吸取位置自动示教，校正吸取位置。
圆型供料器 补充元件 可执行马达动作，直至圆型供料器里元件处于补满状态。
但是仅可在使用圆型供料器 BWL-6 时使用。
警告
第 1 部 基本篇 第 2 章 生产
2-140

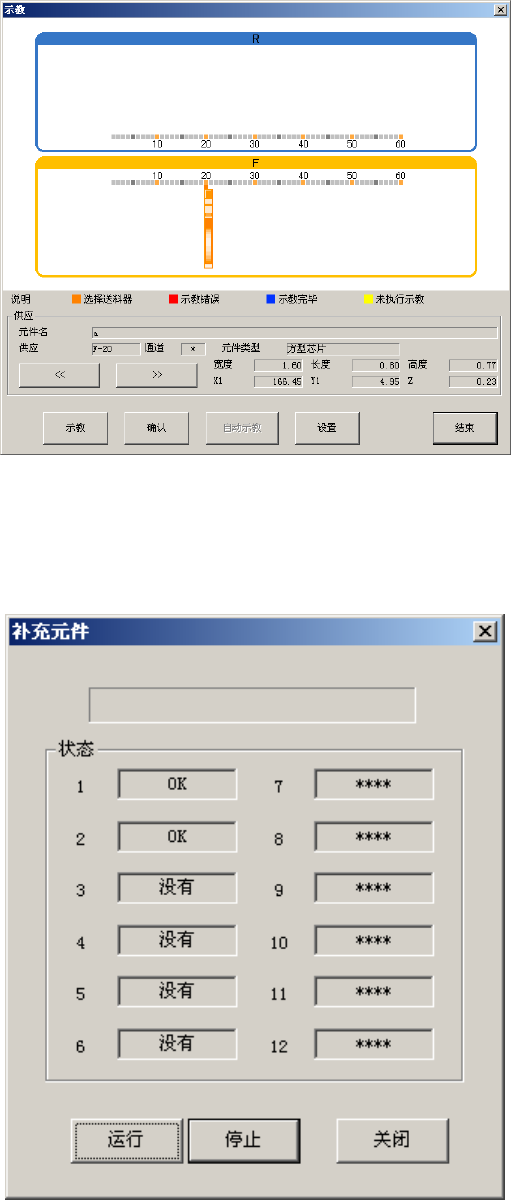

图 2-12-3-3-2 示教画面
(1) 关于圆型供料器补充元件功能
选择圆型供料器的补充元件后，会显示以下圆型供料器补充元件画面。
图 2-12-3-3-3 圆型供料器补充元件画面
按下[运行]，开始圆型供料器的补充元件动作。圆型供料器会动作直至通道补满。
按下[停止]，停止圆型供料器的补充元件动作。即使通道尚未达到补满状态，圆型供料器
也会停止。
