第 1 部 基本篇 第 2 章 生产
2-142
2-12-3-4 其他

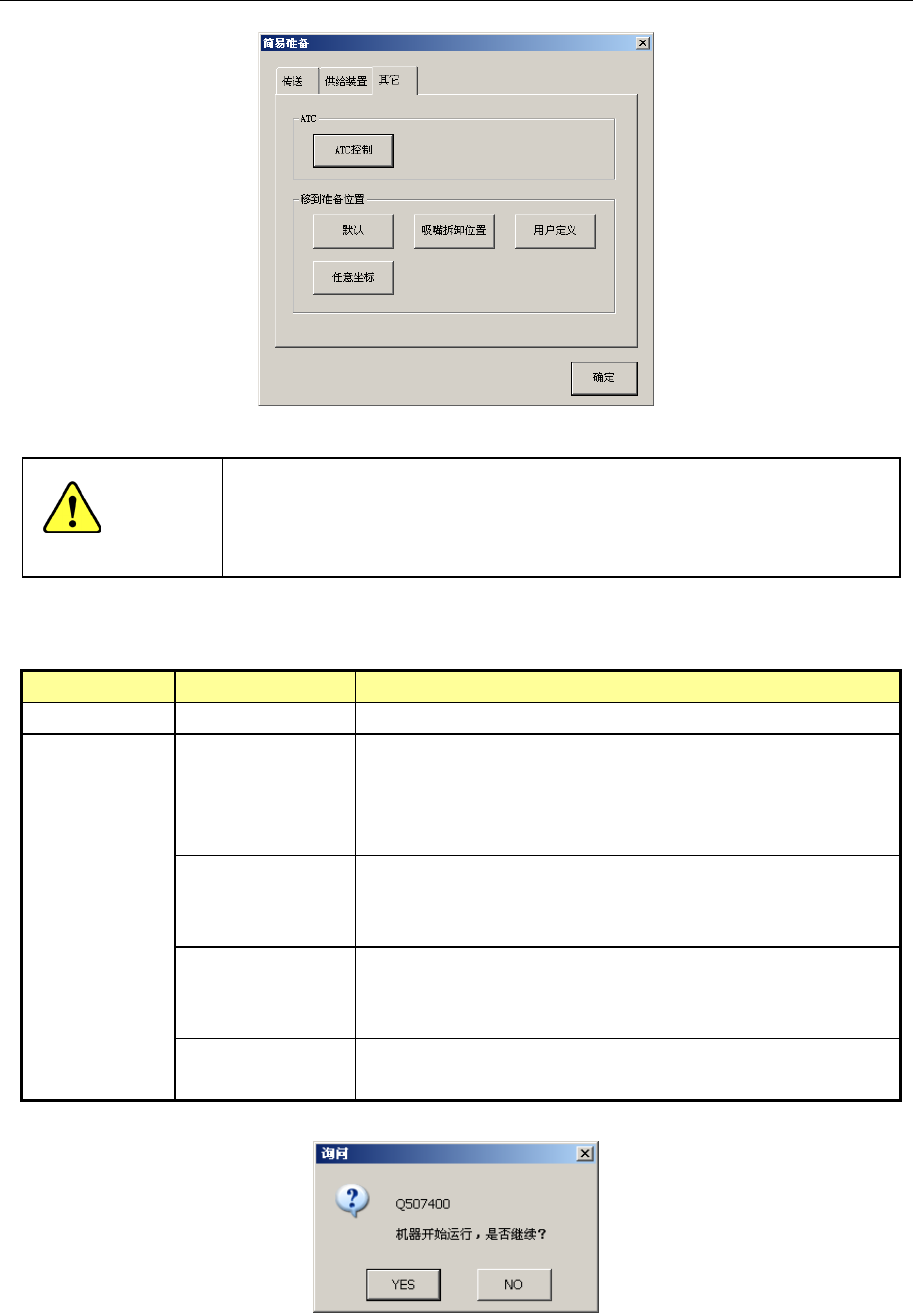

图 2-12-3-4-1 简易准备对话框(其他)
单击以下的「默认」、「吸嘴拆卸位置」、「用户定义」或「任意坐标」按
钮后，轴会移动。
单击以前，请务必确认无人在进行装置内部的作业。
另外，为了防止人身伤害，操作中切勿把手伸入设备内部，脸和头也不
要靠近。
其他简易准备可进行以下的设置、控制。
关于[ATC]、[任意坐标]的详情，请参见『第 7 章 手动控制』。
区分
设置、控制
内容
ATC ATC 控制 可进行与手动的 ATC 控制相同的控制。
移到准备位置 默认 把贴片头移动到默认的退避位置。
按下按钮后， XY 轴移动到默认的贴片头退避位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
吸嘴拆卸位置 按下按钮后， XY 轴移动到吸嘴拆卸位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
用户定义 按下按钮后， XY 轴移动到用户定义位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
任意坐标 按下按钮后，显示对话框，可用与手动控制相同的方法
移动
XY 轴。
图 2-12-3-4-2 确认信息
警告
第 1 部 基本篇 第 2 章 生产
2-143
2-13 其他操作
2-13-1 取得设备信息
本机具备生产空运行时自动生成记录设备信息的文件，并保存在硬盘里的功能。
保存的内容见下表。
文件夹保存在：D:\JUKI\TOOLS\MACHINE
表 2-13-1 设备信息包括的文件
No.
文件名
内容
1
电脑名称
.log
运行时间日志
2
hist.txt
历史记录转储
3
process.txt
显示目前正在运行的流程的信息
4
cnvrstat.txt
传送感应器状态
5
axispos.txt
轴所在位置
6
OperationLog.log
操作日志
7
EventLog.log
事件日志
8
posboard.txt
位置板与各功放器的信息
(1)取得方法
1)生产开始前，从菜单栏上选择「文件」->「取得设备信息」。
出现下列对话框。

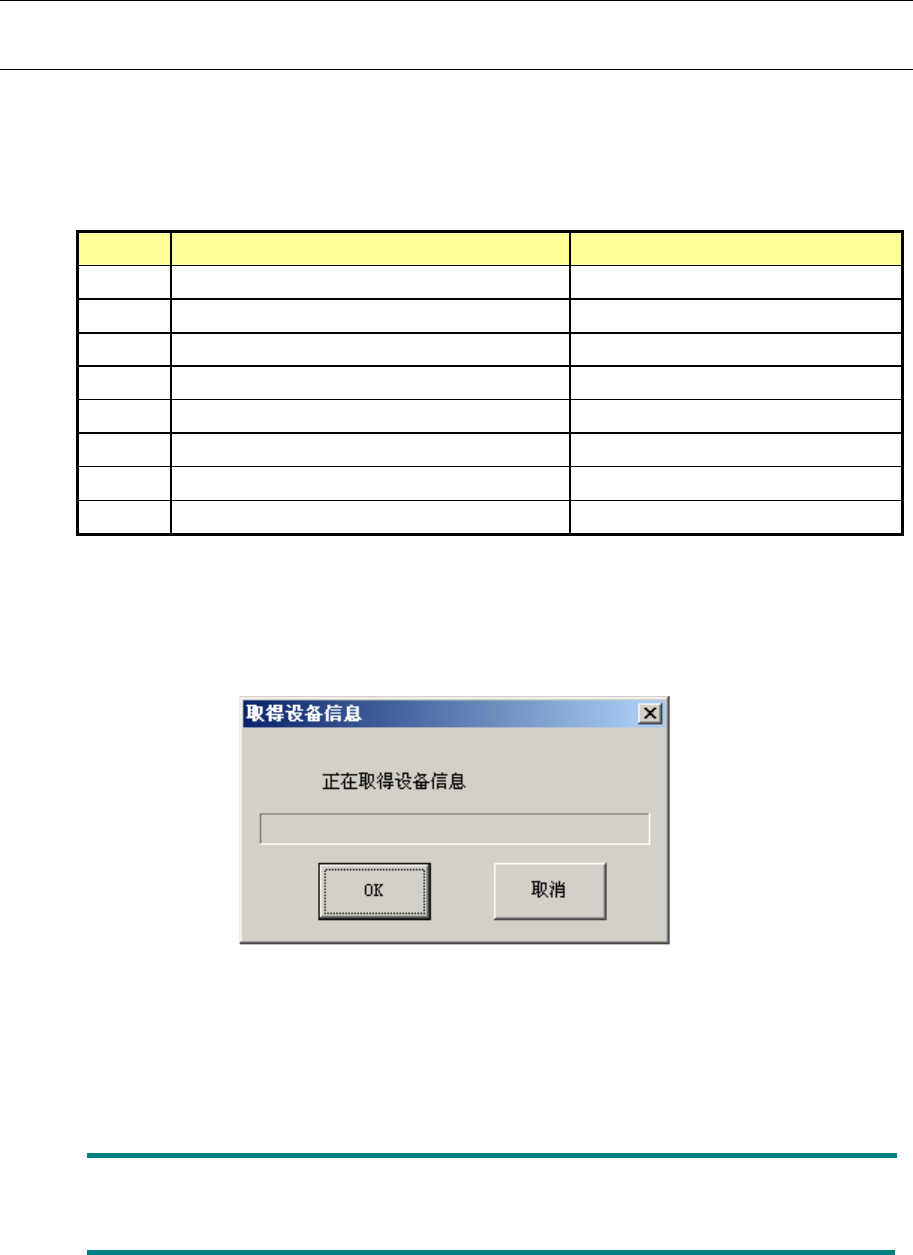

图2-13-1-1 取得设备信息的对话框
2)若要取得设备信息，请在对话框上点击[OK]。设备信息取得后，对话框关闭。
若不想取得信息并关闭对话框时，请点击[取消]。
可使用本项功能，把存在硬盘里的设备信息压缩后保存在USB。详见「1-5-9：设备信息
的保存」。
第 1 部 基本篇 第 2 章 生产
2-144
2-13-2 吸取位置自动示教
吸取位置自动示教功能：在必要示教的情况下，自动进行示教。要使用此项功能，必须使操
作选项中的选项处于有效状态（选中[在吸取跟踪中进行自动示教]选项）。
吸取位置自动示教的对象，仅限于元件数据中[自动示教]设置为有效的元件。
单击以下的[自动示教]或[确认]按钮后，贴片头会移动。
●为了防止人身伤害，操作中切勿把手伸入设备内部，脸和头也不要靠近。
●在从未进行过送料器台架识别的情况下（返回原点后，或台架上升后）执行
示教时，贴片头会横跨供应装置的上部。切勿把手或脸伸入设备内部。
●使用 HMS 时，请注意勿使激光直射或通过镜面物体反射进眼睛。
（1）在生产开始时，或生产再开始时，要对发生无元件的供给装置执行吸取跟踪时*，可进
行自动示教。
* 下列情况下可实行吸取跟踪。
1 试打、空打时的吸取摄像机跟踪
2 根据重试列表、使用 HOD 键的吸取跟踪
3 根据重试列表、使用吸取跟踪键的吸取跟踪
4 根据重试列表、使用生产再开始时的吸取跟踪
5 从无元件暂停画面、使用 HOD 键的吸取跟踪
6 从无元件暂停画面、生产再开始时的吸取跟踪
2-13-2-1 示教对话框
吸取位置自动示教，也可从简易准备功能选择执行。
选择[简易准备]-[供给装置]-[示教]后，显示如下[示教]对话框。
图 2-13-2-1-1 示教对话框
供应元件的状态
供应元件的
详细信息
操作按钮
