第 1 部 基本篇 第 2 章 生产
2-144

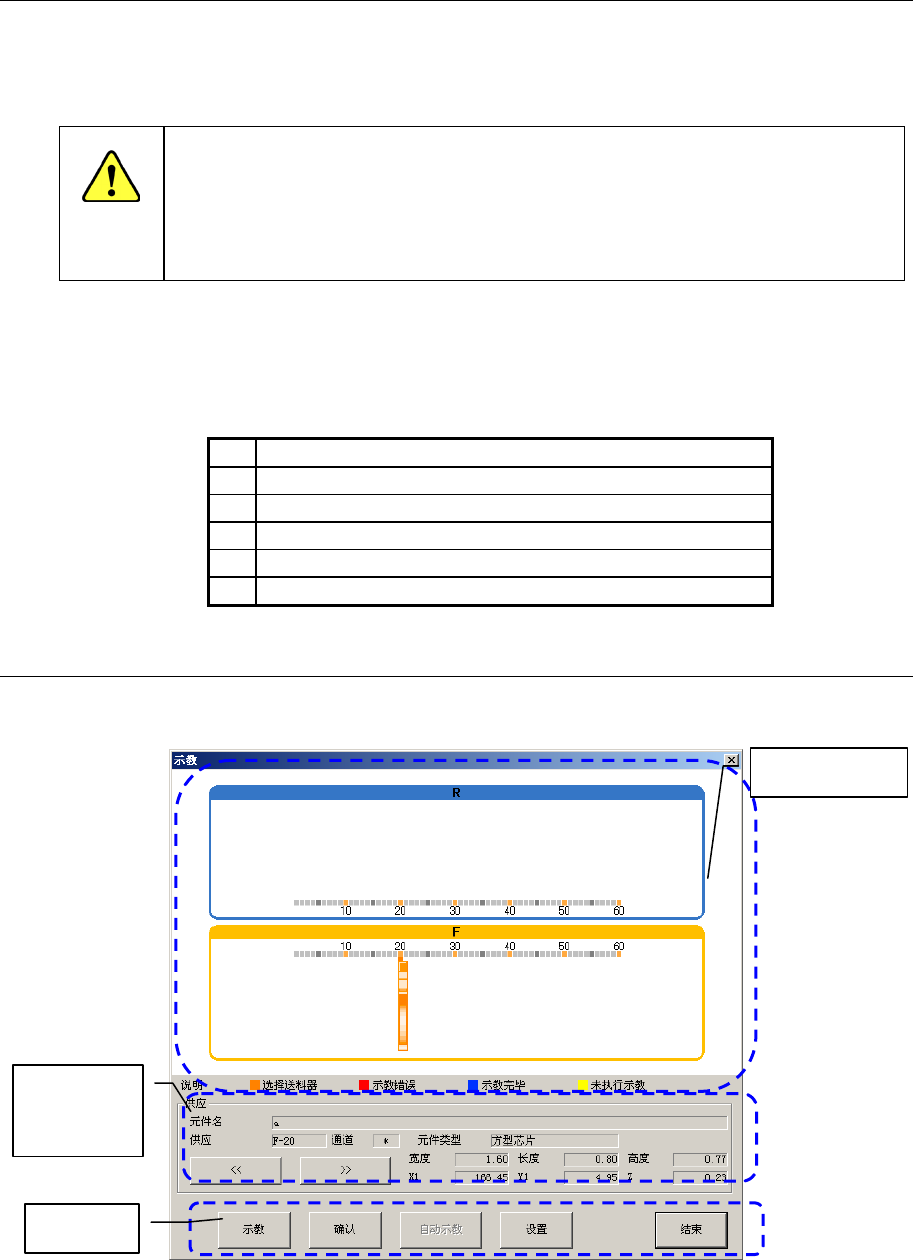

2-13-2 吸取位置自动示教
吸取位置自动示教功能：在必要示教的情况下，自动进行示教。要使用此项功能，必须使操
作选项中的选项处于有效状态（选中[在吸取跟踪中进行自动示教]选项）。
吸取位置自动示教的对象，仅限于元件数据中[自动示教]设置为有效的元件。
单击以下的[自动示教]或[确认]按钮后，贴片头会移动。
●为了防止人身伤害，操作中切勿把手伸入设备内部，脸和头也不要靠近。
●在从未进行过送料器台架识别的情况下（返回原点后，或台架上升后）执行
示教时，贴片头会横跨供应装置的上部。切勿把手或脸伸入设备内部。
●使用 HMS 时，请注意勿使激光直射或通过镜面物体反射进眼睛。
（1）在生产开始时，或生产再开始时，要对发生无元件的供给装置执行吸取跟踪时*，可进
行自动示教。
* 下列情况下可实行吸取跟踪。
1 试打、空打时的吸取摄像机跟踪
2 根据重试列表、使用 HOD 键的吸取跟踪
3 根据重试列表、使用吸取跟踪键的吸取跟踪
4 根据重试列表、使用生产再开始时的吸取跟踪
5 从无元件暂停画面、使用 HOD 键的吸取跟踪
6 从无元件暂停画面、生产再开始时的吸取跟踪
2-13-2-1 示教对话框
吸取位置自动示教，也可从简易准备功能选择执行。
选择[简易准备]-[供给装置]-[示教]后，显示如下[示教]对话框。
图 2-13-2-1-1 示教对话框
供应元件的状态
供应元件的
详细信息
操作按钮
警告
第 1 部 基本篇 第 2 章 生产
2-145

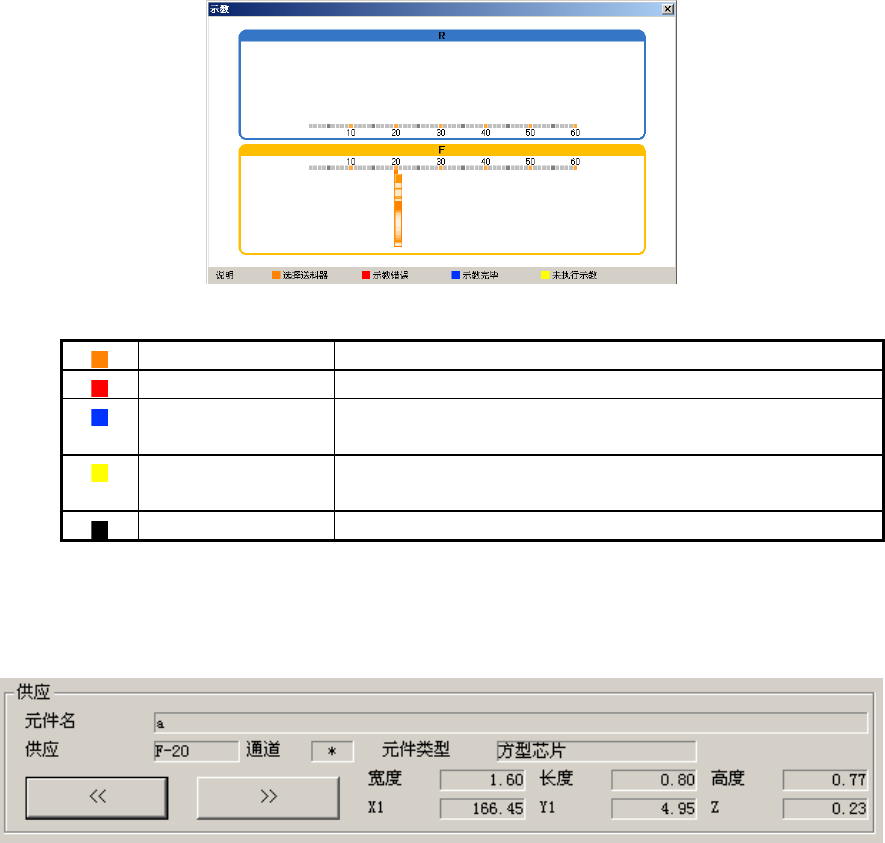

（1）供应元件的状态
当前的生产程序供应元件的示教状态，区分显示如下。
图 2-13-2-1-2 供应元件的状态
选择送料器 当前选择的送料器。
示教 NG 吸取位置自动示教失败的供给元件。
示教 OK 吸取位置自动示教或手动示教中，进行过吸取位置示教的
供给元件。
示教未实施 吸取位置自动示教或手动示教中，未进行吸取位置示教的
供给元件。
其他的送料器 与自动示教时无关的送料器。
（2）供应元件的详细信息
显示成为示教对象的供应元件的详细信息。
图 2-13-2-1-3 供应元件的详细信息
按
[
<<
]或[
>>
]按钮可以变更成为示教对象的供应元件。
第 1 部 基本篇 第 2 章 生产
2-146

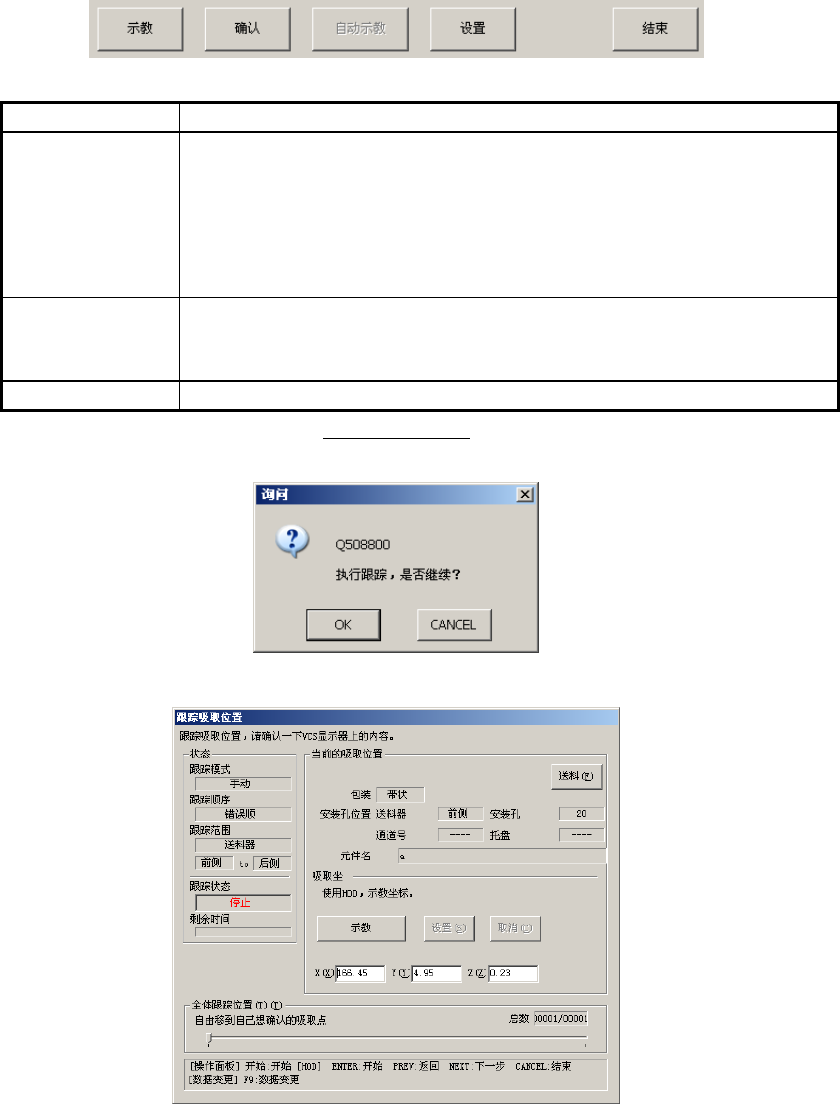

（3）操作按钮
图 2-13-2-1-4 操作按钮
示教 为了对示教对象的供应元件进行示教，调出手动的吸取跟踪对话框。
确认 对全部送料器的供应元件进行自动吸取跟踪。这时，摄像机上显示出
吸取位置，请确认是否要进行供应元件吸取位置的示教。
如果确定，则自动进行下一个元件的确认。此时，被视为该示教已经
完成。
如果确认时出现问题，请用<STOP>开关中断处理，手动示教或进行自
动示教。
自动示教 对吸取位置自动示教对象的供应元件的吸取位置，进行自动示教。
如果成功，示教结束。
如果失败，则变成自动示教错误状态。
结束 退出简易设置准备的示教对话框。
实施[确认]、[自动示教]时，因为设备会立即运作，所以将显示确认安全的信息。实施前务
必确认设备内部与周围的安全。
图 2-13-2-1-5 确认信息
图 2-13-2-1-6 吸取跟踪对话框
有关吸取位置自动示教、确认、示教显示、吸取跟踪对话框，请参见『4-5-4-4（3） 坐标
系：吸取位置/吸取高度』。
