第 1 部 基本篇 第 3 章 维护 3-4 1) 请确认没有漏 气 1) 主机接通电源后，请 选择「手动控制 」项目， 检查下列各项目 的动作状 况。 ① ATC 单元 ② 定位销 ③ 支撑台 ④ 止动器 ✎ 手动控制 ✎ 在确认各项动作 、检查传 感器的开／关情 况时，执 行手动控制模式 。 有关手动控制的 详细内容 ，请参见使用说 明书「 第 7 章 手动控制」 。 2) 如若动作有问 题，请参考下 页「管道系统 图 」 进行检查…
第 1 部 基本篇 第 3 章 维护
3-3
1) 请检查红色标示（堵塞标记）是否上升。
2) 如有堵塞现象，请更换过滤器元件。

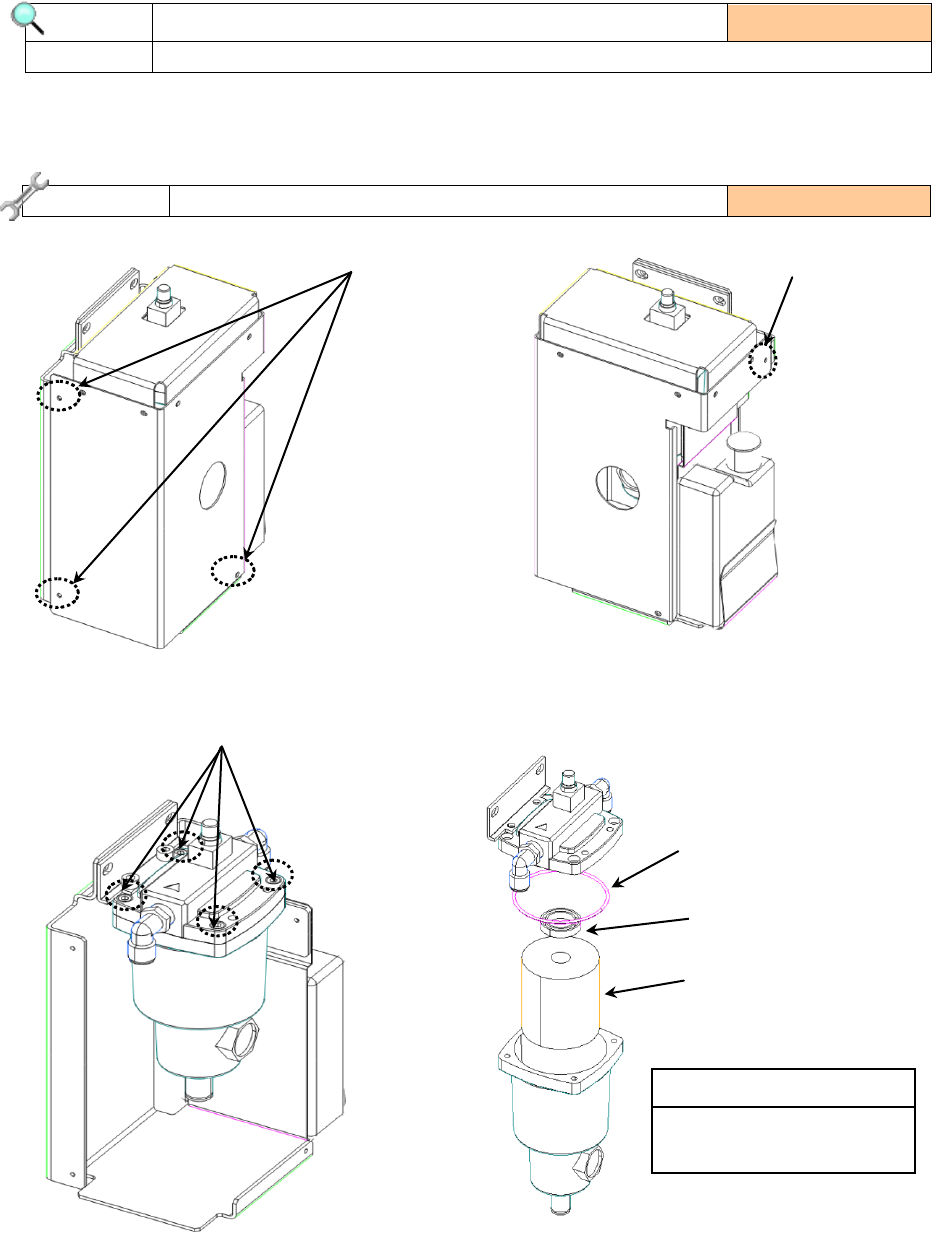

1) 拆下①、②的 4 根螺丝。
2) 卸下③的 4 根螺丝。 3) 更换新的过滤器元件、O 环、垫圈。
4) 安装时请按相反的步骤进行。
检查项目
3-2-2 主线过滤器（选购项）
实施频度 ： 每天
检查内容
检查选项过滤器脏污
检查･更换 更换选项过滤器元件 更换标准： ２年
品目编号：PF901007000
O
环、垫圈
过滤器元件套件
②
①
O 环
过滤器元件
(PF901007000)
③
垫圈
第 1 部 基本篇 第 3 章 维护
3-4
1) 请确认没有漏气
1) 主机接通电源后，请选择「手动控制」项目，检查下列各项目的动作状况。
①ATC 单元 ②定位销
③支撑台 ④止动器
✎
手动控制
✎
在确认各项动作、检查传感器的开／关情况时，执行手动控制模式。
有关手动控制的详细内容，请参见使用说明书「第 7 章 手动控制」。
2) 如若动作有问题，请参考下页「管道系统图」进行检查。
检查项目
3-2-3 管道及接头
实施频度 ：每周
检查内容
检查气压管道部分是否漏气
检查项目
3-2-4 各单元汽缸
实施频度 ：每周
检查内容 检查各汽缸的动作
＜正面盖内＞
指状阀
漏气检查位置
在主画面上选择 后，
会显示手动控制模式。
第 1 部 基本篇 第 3 章 维护
3-5
(1)管道系统图(M/C RevE 以后)
耦合器
手动阀
空气
组合箱
真空表
吸嘴
喷射泵单元
真空泵
Head 上升汽缸
检查阀
压力表
BU 台
GAL 块
止动器
顶推针（前）
顶推针（后）
连接器 BR（后）
连接器 BR（前）
选择式（选择
BW 供料器台架时时无）
送料针 （后）
送料针 （前）
