1 基本篇 3 维护
3-14
3) 拆下连接真空泵的气管①、
再拆下线綑(电源、地线)②、
把固定 VAC_PUMP_PLATE
内六角凹头螺栓 (M4×8)④拆下来。
4) 把真空泵从主体中取出。 (取出时,请注意线綑。)
取下真空泵时,真托架与橡胶薄⑥有时会粘连。
剥开粘连的橡胶片时,请在操作中不要把手碰到周围的部件。
取下真空泵时请不要手持連接管⑦
<密封垫的更换>
1 取下泵头盖的 4 个(左右合计共 8 个)内六角螺栓(M5×20)
2 取下泵头盖内测的黑色密封垫,共 2 个,更换上新的密封垫。
确认密封垫完全放置在泵头盖的密封垫槽内,请注意泵头盖和支架间不要出现相互咬合情
况。
3 请将固定泵头盖用的内六角螺栓(M5×20) 5.0Nm 的力进行对角拧紧。
(在更换其它易耗配件时,在不关闭盖子状态下参照个部位的更换工程项目)
泵头盖
内六角螺栓×8
密封垫
泵头护罩的内侧
挂钩式
(该托架是固定在主机上的。)
(
)
1 基本篇 3 维护
3-15

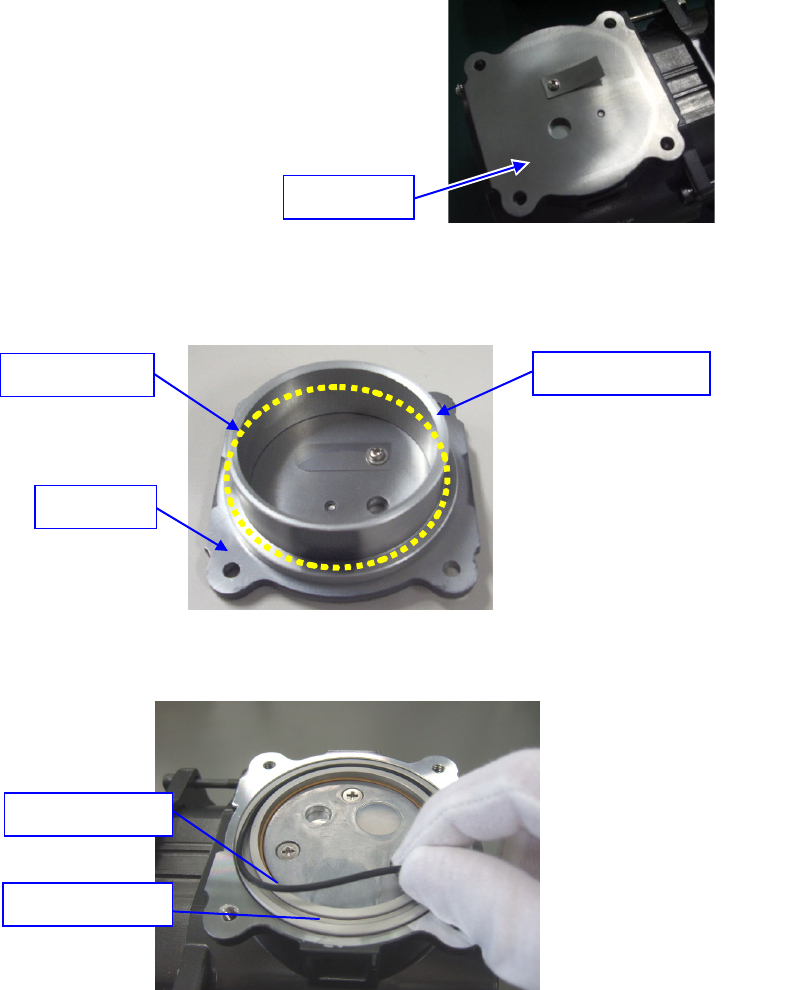

<更换 O S-67>
1 用与更换密封垫一样手法,取下泵
盖和泵头支架。
泵头支架与碗形密封气缸之间的 O S-67 有时会粘连。
此时如将泵头支架抬起,碗形密封气缸会被一起往上拉。
这种情况下,请撕开剥离之后再行操作。
2 更换碗形密封气缸上部的 O S-67,更换上新的 O 环。
盖子的安装,请遵照密封圈的更换顺序实施。在更换其它易耗配件时,在不关闭盖子状态下
参照个部位的更换工程项目。
泵头支架
将泵头支架反过来的状态
碗形密封气缸
泵头支架
O S-67
O S-67
碗形密封气缸
1 基本篇 3 维护
3-16

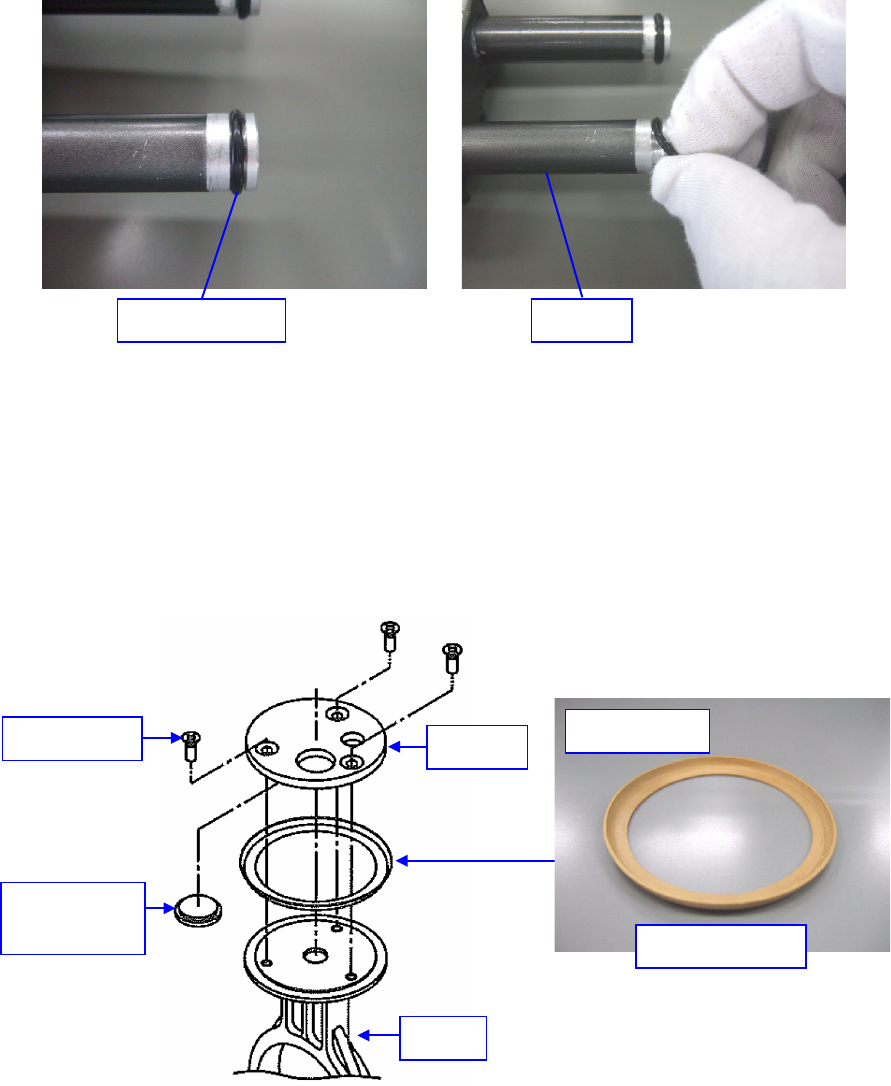

<更换 O P-10>
1 用与更换密封垫一样手法,取下泵头盖和泵头支架
2 O P-10 安装到位于连接泵头罩之间的连接管内。事先,确认在 O 环上涂有真空黄油。
3 插入连接管时,注意不要造成 O 环划伤,进行更换。(1 根管内有 2 个)
盖子的安装请遵照密封圈的更换顺序实施。在更换其它易耗配件时,在不关闭盖子状态
参照个部位的更换工程项目。
<碗形密封垫圈、防止吸气阀碰触胶垫的更换>
1 取下 3 个(共 6 )平头小螺丝(M4×8),取下固定器、防止吸气阀碰触胶垫、碗形密封垫圈
2 将气缸与固定器之间异物清除干净。
3 清扫之后的气缸设置在支柱上,将新碗形密封垫圈的中心与连杆安装碗形密封垫圈位置
中心对齐,用手将气缸推入。
O P-10 连接管
固定器
连杆
平头小螺钉
防止吸气阀
碰触胶垫
碗形密封垫
注意朝向
