第 1 部 基本篇 第 3 章 维护 3- 27 1) 检查 V CS 上面 （窗口和 LED ）有无灰尘等异物 ，若有脏污 ，请用干抹布 或纱布擦干 净。 把 VCS 上面的脏污擦 拭干净， LED 的灰尘用气枪吹 干净。 清扫部位 3-3- 10 VCS 单元 实施频度 ： 每周 清扫内容 清扫 VC S 上面 使用 工具：抹布 推荐溶剂 ： IPA 使用酒精以外的 溶剂 （丙酮、 信纳水等） ， 会使传感 器视窗周围 的树脂部分溶…
第 1 部 基本篇 第 3 章 维护
3-26

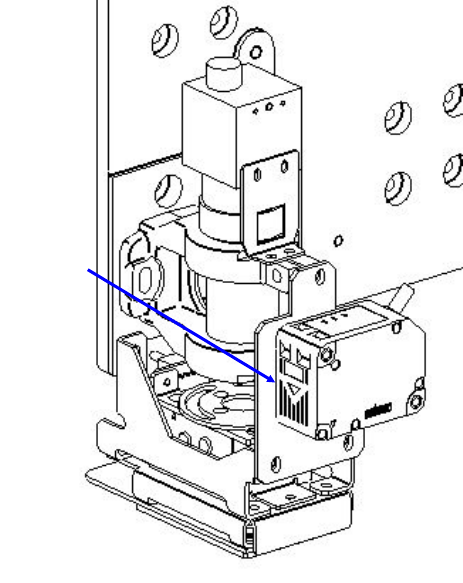

1) 请检查 OCC 的偏光滤光片上有无灰尘或异物。
有灰尘或异物时，请用气枪去除。
偏光滤光片
第 1 部 基本篇 第 3 章 维护
3-27
1) 检查 VCS 上面（窗口和 LED）有无灰尘等异物，若有脏污，请用干抹布或纱布擦干净。
把 VCS 上面的脏污擦拭干净，LED 的灰尘用气枪吹干净。
清扫部位
3-3-10 VCS 单元
实施频度 ： 每周
清扫内容 清扫 VCS 上面 使用工具：抹布
推荐溶剂 ： IPA
使用酒精以外的溶剂（丙酮、信纳水等），会使传感器视窗周围
的树脂部分溶化，切不可使用。
注意
窗口 LED
第 1 部 基本篇 第 3 章 维护
3-28
（１） 拆下风扇马达的过滤器。
把黑色树脂部分向身前方向拉，即可拆下。
（２） 用吸尘器吸过滤器的灰尘。
风扇过滤器
（３） 把过滤器装回去。请确认风扇运转是否正常。
因风扇高速旋转，在接通电源的状态下进行作业有危险。要进行作
业时，请务必切断电源。
1）如果传感器窗上附着有大量的垃圾或灰尘，请使用吹风机等吹掉。请避免通过呼气吹掉脏污。
2）少量的垃圾和灰尘请使用柔软的布（眼镜布等）沾上少量酒精，仔细擦去。请勿用力擦拭。如
果损伤滤镜，会造成误差。
清扫部位
3-3-11 风扇马达
实施频度： 每月
清扫内容 清扫过滤器的灰尘、异物 使用工具：吸尘器
清扫位置
3-3-12 高度测量装置 (HMS)
实施频度 ：每周
清扫内容 清扫激光窗口 使用工具：棉纱 推荐溶剂 ： IPA
无法去除脏污时，请更换过滤器。
名称：风扇过滤器
品目编号：HM001010020 （5 件装）
向箭头方向拉
注意
