第 1 部 基本篇 第 3 章 维护 3- 30 3-4 注油 1 ）用注油枪 ，从 XY 轴直动单元的黄油注 油孔注入 黄油。 注油项目 3-4-1 XY 轴直动单元 实施频度 ： 3 年 使用工具 ：注 油枪 使用润滑油 ： 6459 润滑油 N 注油处 XY 轴直动单 元（黄油注油孔 ） ＸＹ轴的马达部 的轴承， 请绝对不要注油 （机械油 、黄油） 。 注意 为防止突然起动 造成事故 ，请切断电源后 进行。 危险 ①Ｘ轴直动单元 …
第 1 部 基本篇 第 3 章 维护
3-29
部分清洗
3-3-13 引脚矫正机组
实施频率：每月
清洗内容 引脚矫正工具的污垢清洗 使用工具：气枪
1) 从工具底座，请取出芯片盒和引脚矫直设备。
2) 请删除 3-1-14 引脚矫正设备的工具部分的污垢。
（吹用气枪工具的一部分，请清洁。）
清洁时，夹具不会被删除，请做清洁仍然是机组的。
3) 以相反的次序 3-1-14 引脚矫正机组，请组装到夹具底座。

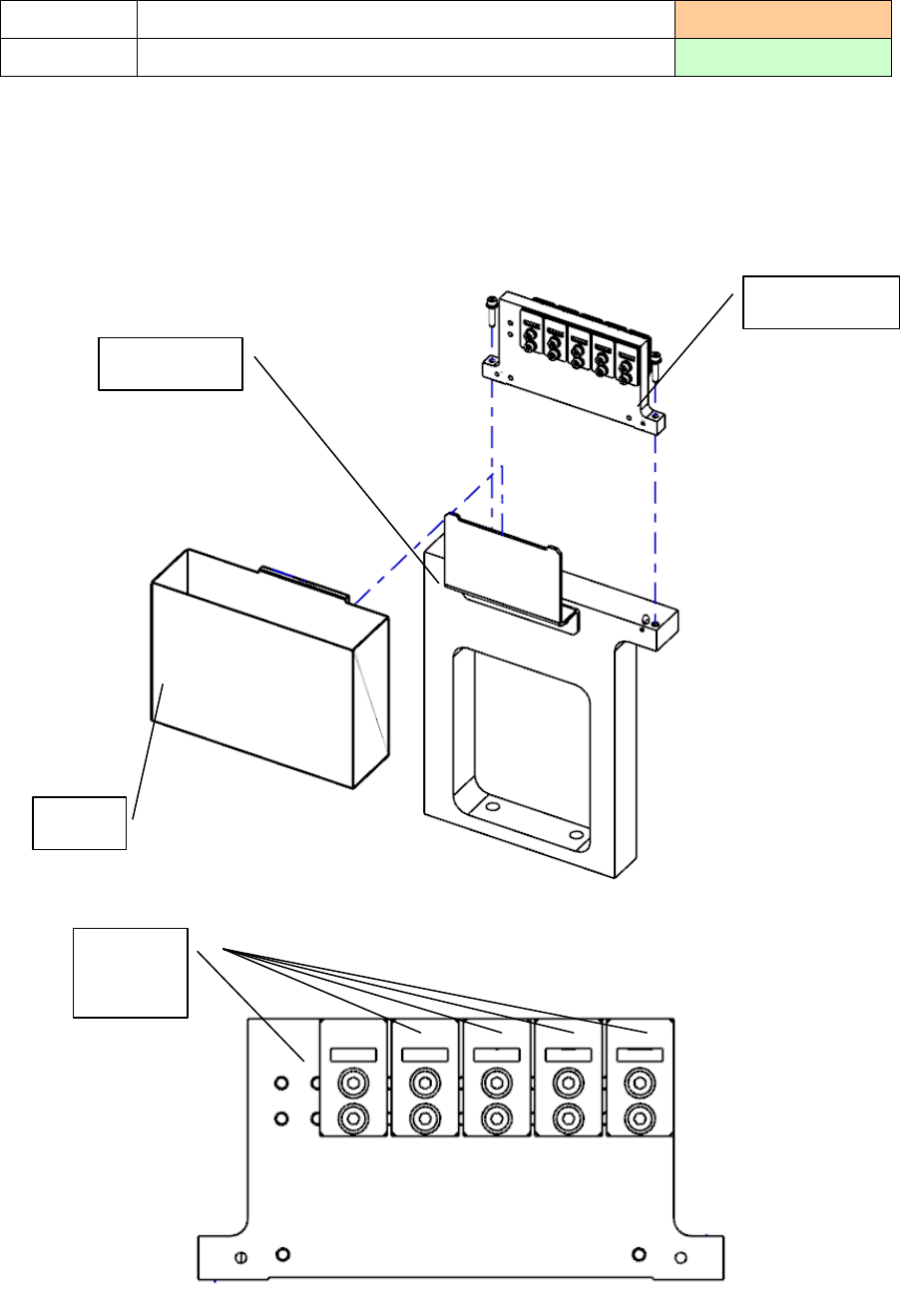

矫正工具
（两侧）
工具底座
芯片箱
引脚矫正机组
第 1 部 基本篇 第 3 章 维护
3-30
3-4 注油
1）用注油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
注油项目
3-4-1 XY 轴直动单元
实施频度 ：3 年
使用工具 ：注油枪 使用润滑油 ：
6459 润滑油 N
注油处 XY 轴直动单元（黄油注油孔）
ＸＹ轴的马达部的轴承，请绝对不要注油（机械油、黄油）。
注意
为防止突然起动造成事故，请切断电源后进行。
危险

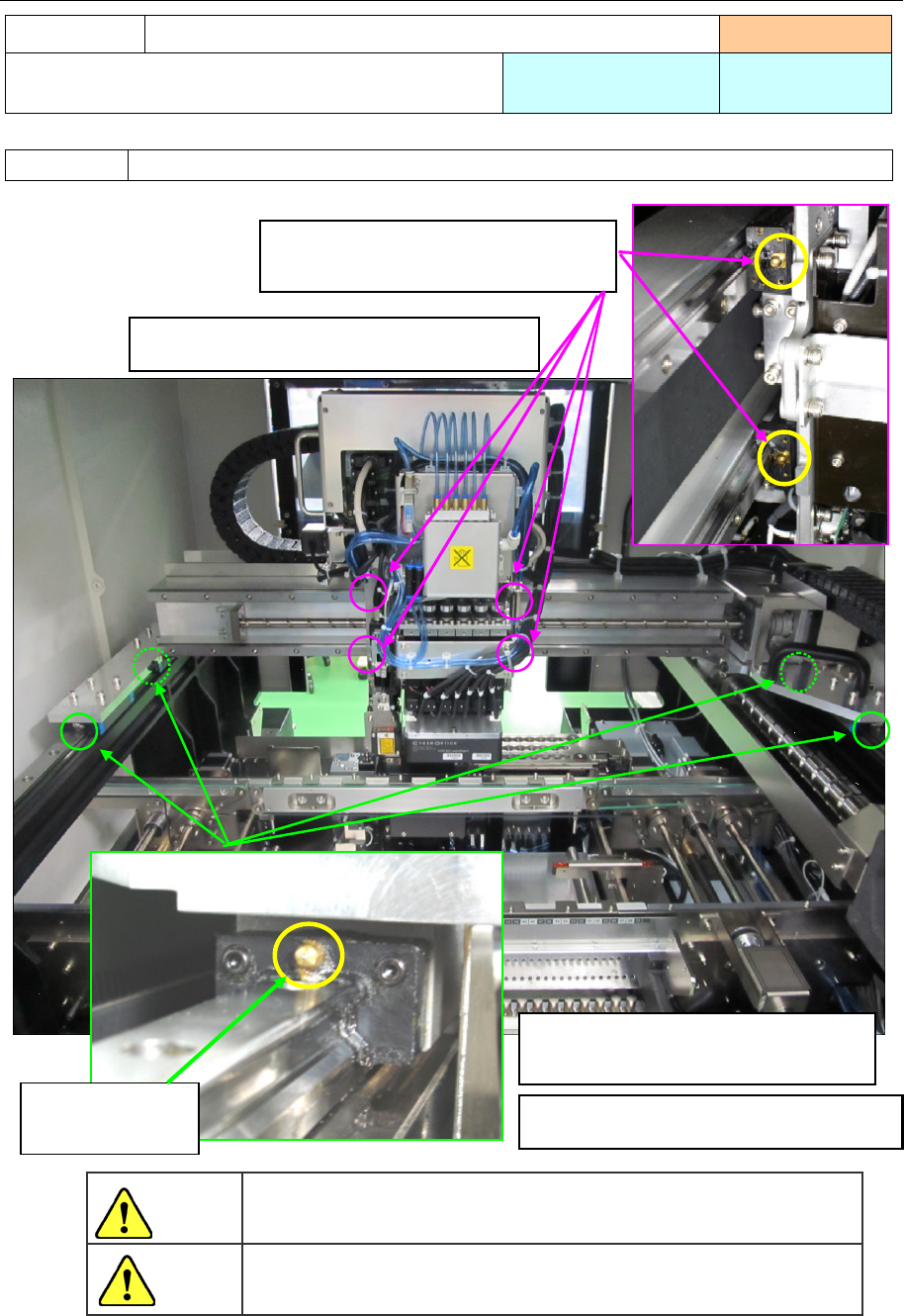

①Ｘ轴直动单元轨道 上下 2 根
②Ｘ轴直动单元 上下左右 4 处
③ Ｙ轴直动单元轨道 左右 2 根
④ Ｙ轴直动单元 前后左右 4 处
黄油注入处
（黄油注入孔）
X
轴油嘴
厂商：
IKO
尺寸：
A-M4
Y
轴油嘴
厂商：
IKO
尺寸：
B-M6
第 1 部 基本篇 第 3 章 维护
3-31
1）要对 Y 轴滚珠丝杠加油时，卸下防护罩。（X 轴则可不卸罩。）
防护罩的拆卸方法请参照下页。
2）将附着在轴和螺母端面的润滑油全部擦除。此时轴的沟槽部也请仔细擦清。
3）请使用注油枪将油注入 XY 轴滚珠丝杠的注油孔中，一直加到润滑油溢出到螺母端面为止。
4）请擦掉从螺母端面溢出的润滑油。
5）请利用手动实施往复动作，要碰到两端的止动器，进行 3 次以上。
6）实行第 5）步后，行程末端及螺母端面会积聚多余的润滑油，故请将其擦除。
7）如果是 Y 轴滚珠丝杠，请装上防护罩。防护罩的安装方法请参照下页。
请选择菜单栏的「窗口（W）」 /「其他」/「轴运行信息」，按下补给润滑脂后移动距离的重新设
置按钮。详见 8-5-4 章。
8）请进行 1 小时以上的预热运转。
9）预热运转结束后，请再次擦除行程末端及螺母端面的多余的润滑油。
注油项目
3-4-2 XY 轴滚珠丝杠
实施频度 ：6 个月
使用工具 ：
NSK 手持油泵
使用润滑油 ：
NSL
润滑油
注油部位
XY 轴滚珠丝杠（注油孔）
注油部位
（注油孔）
注油部位
X
轴油嘴
厂商：
NSK
尺寸：
M5
×
0.8
Y
轴油嘴
厂商：
NSK
尺寸：
M6
×
1
