第 1 部 基本篇 第 1 章 设备概要 1- 12 ● 圆型供料器的各部位名 称 ( 对应 M/ C Rev D 以前的版本 ) 用「设置杆② 」对圆型供料器进行 定位，固定。 ① 圆型供料器台 架 ② 设置杆 ① ②
第 1 部 基本篇 第 1 章 设备概要
1-11
1-2-1-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有2个供料器台架，供给方式因元件的包装方式(带
式、散件、管式、托盘、INS带式（径向)、INS散件（圆型)、轴向）而不同。
带式元件(芯片元件)及管式元件使用安装在供料器台架上的带状供料器、轴向供料器、散
装供料器、管状供料器来供给。
托盘元件由托盘支架供给。托盘支架可安装在后侧。
散装（连接器）元件用圆型供料器供给。
MBF 作为专用台架，仅可安装在前侧。（ MBF 上不能安装 MBF 以外的供料器。）
(对应 M/C RevD 以前的版本)
MBF-L 要安装到供料器台架上，进行供应。前后均可安装。(对应 M/C RevE 以后的版
本)
径向元件使用径向供料器、轴向元件使用轴向供料器，安装到供料器台架上，进行供应。
( )

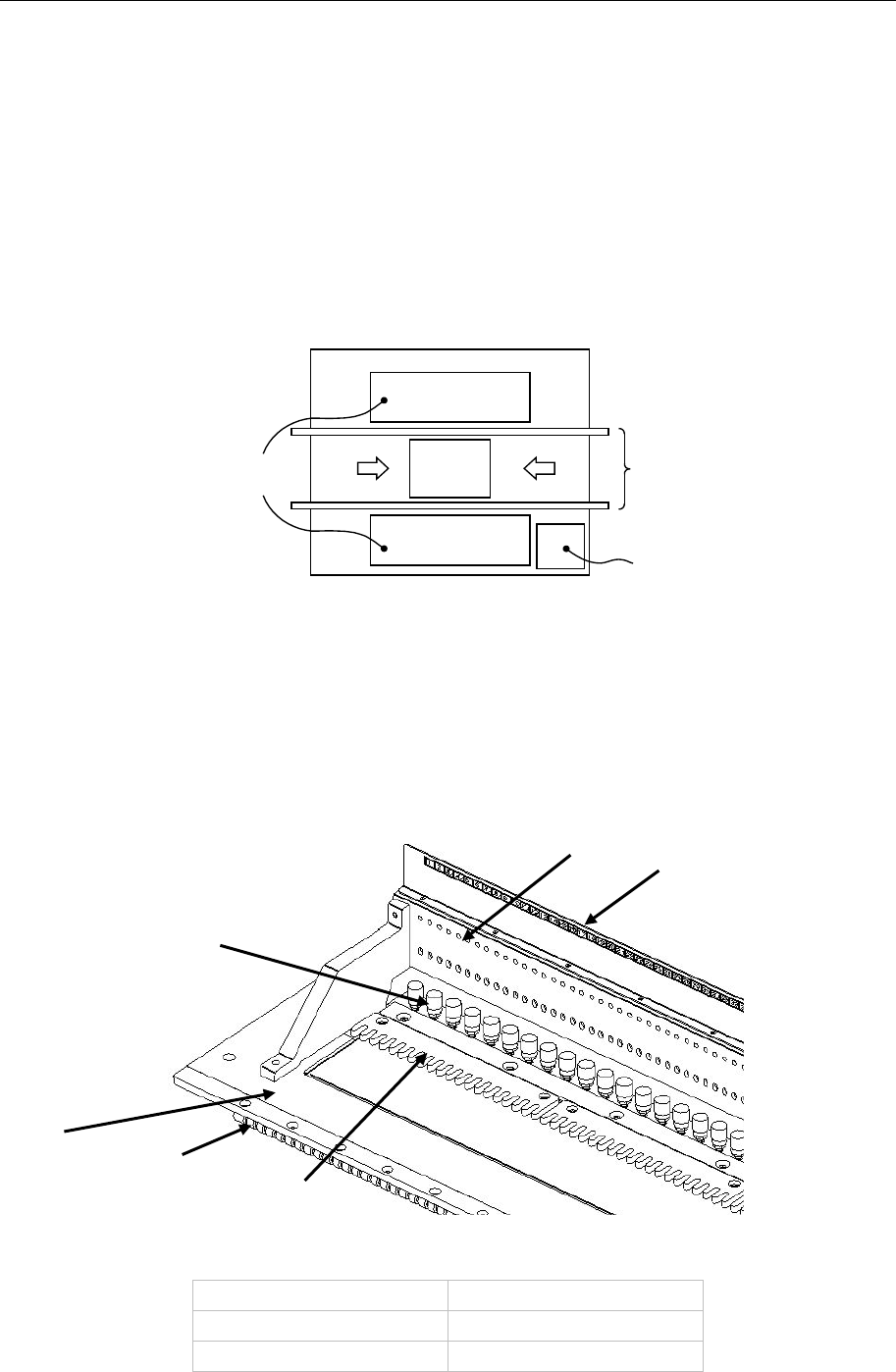

图 1-2-1-5 贴片机主机配置图
● 供料器台架各部分名称
用“安装板②”、“锁定轴④”，对装载封装式元件的带式元件、装载在管内的管式元件
的带状供料器、散装供料器、管状供料器进行定位，并固定。
元件的传送由“驱动汽缸⑤”来驱动。
安装各供料器的位置请参照“位置标签⑥”。
图 1-2-1-6 供料器台架
① 供料器台架 ④ 锁定轴
② 安装板 ⑤ 驱动汽缸
③ 安装板 B ⑥ 位置标签
供料器台
基板传送部分
后侧
基板
前侧
图像监视器
①
④
②
⑤
⑥
③
第 1 部 基本篇 第 1 章 设备概要
1-12
●

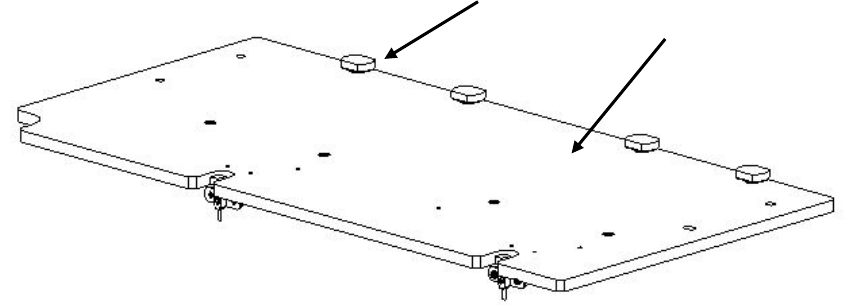

圆型供料器的各部位名称
(对应 M/C RevD 以前的版本)
用「设置杆②」对圆型供料器进行定位，固定。
① 圆型供料器台架 ② 设置杆
①
②
第 1 部 基本篇 第 1 章 设备概要
1-13
1-2-1-3 Head 单元的构成
Head由检测元件的位置偏移、角度偏移的LNC60传感器以及可进行上下驱动与旋转的Z滑动
轴构成。本机由以下结构组成。

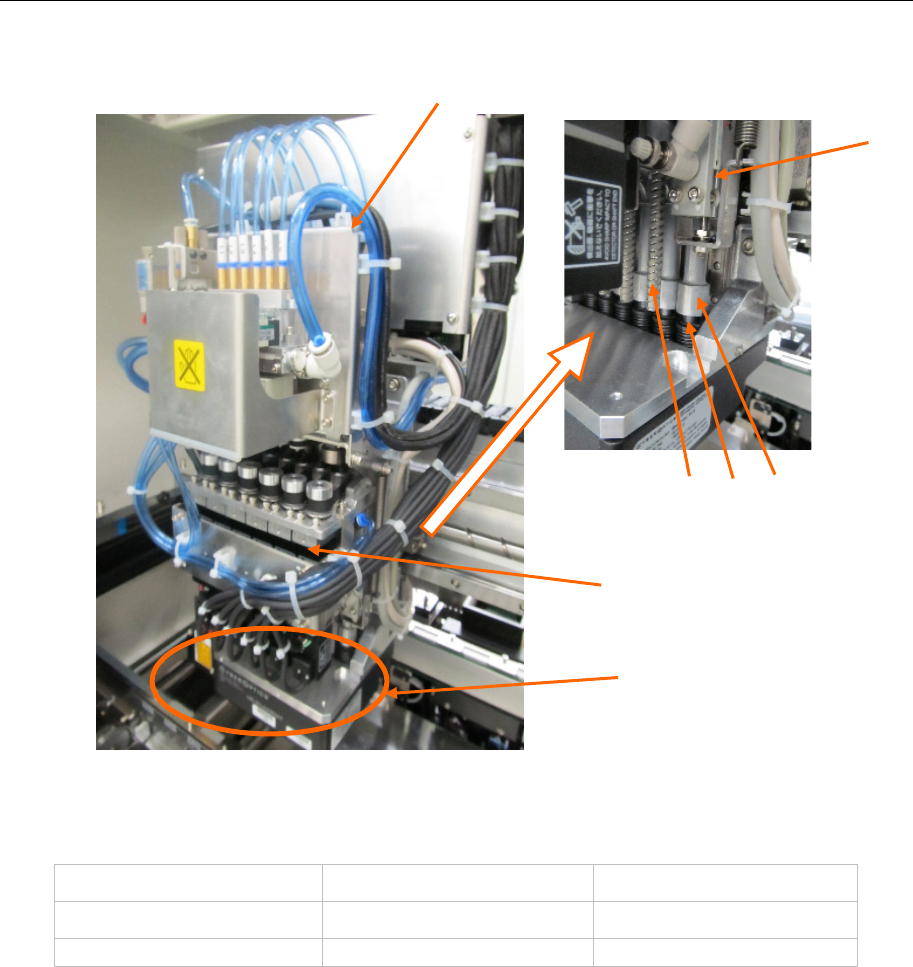

图 1-2-1-7 Head 单元图
① 吸嘴外轴 ④ Z 滑动轴 ⑦ Head 上升汽缸
② LNC60 传感器 ⑤
θ
轴马达
③ Z 轴马达 ⑥ 滚珠丝杠
⑤
⑥
⑦
②
③
① ④
