第 1 部 基本篇 第 4 章 制作生产程序
4-10
2)基板设计偏移量
输入以基板原点确定的基板设计端点的位置。
使用CAD数据时，需要将决定的原点(CAD原点或自己公司特有的原点)作为基板原点时，
应输入由CAD等确定的从基板位置基准（基板原点）到基准位置(基板设计端点)的尺寸。
例)以下是将左下角定为基板位置基准时(单位为 mm)的例子。
125
125
165
165
如果基板左下角为基板位置基
准
，则要在基板设计偏移量的 X
、
Y
坐标中分别输入(0，0)的值。

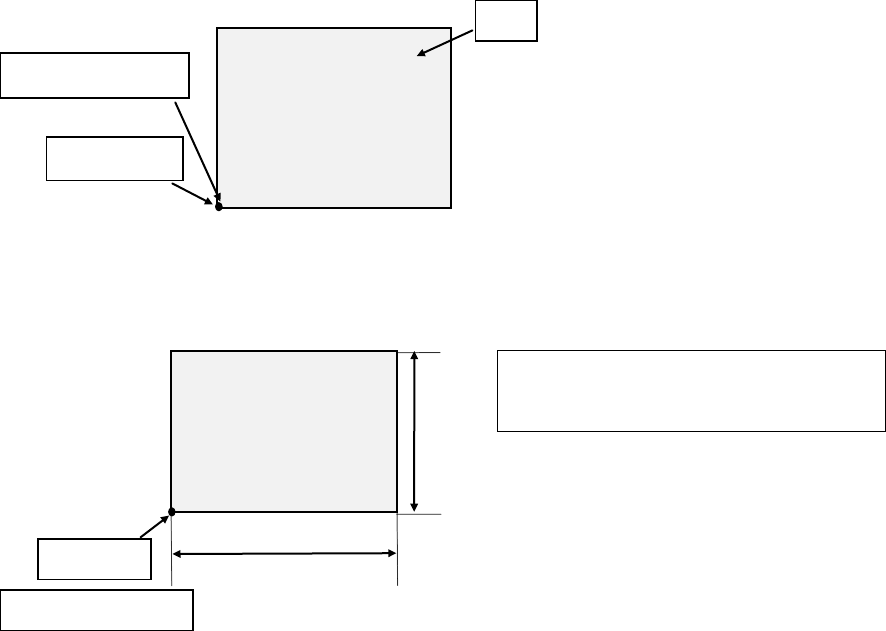

基板外形尺寸
X=165 Y=125
基板设计偏移量
X=0 Y=0
基板位置基准
基板设计端点
基板位置基准
基板设计端点
基板
X=0、 Y=0
第 1 部 基本篇 第 4 章 制作生产程序
4-11
(2) 多电路板
在一个基板上，配置多个相同电路(也叫做基板)的基板为多电路板。
此时，在贴片数据上只制作一个电路(此电路叫“基准电路”)的数据，在基板数据中输入
电路配置(电路之间的间距、电路数等)信息。
多电路板中，有矩阵电路基板与非矩阵电路基板两种。
通过制作“基准电路”的贴片数据，输入“电路数”与“电路之间的间距”信息，完成对
整个基板的贴片数据。

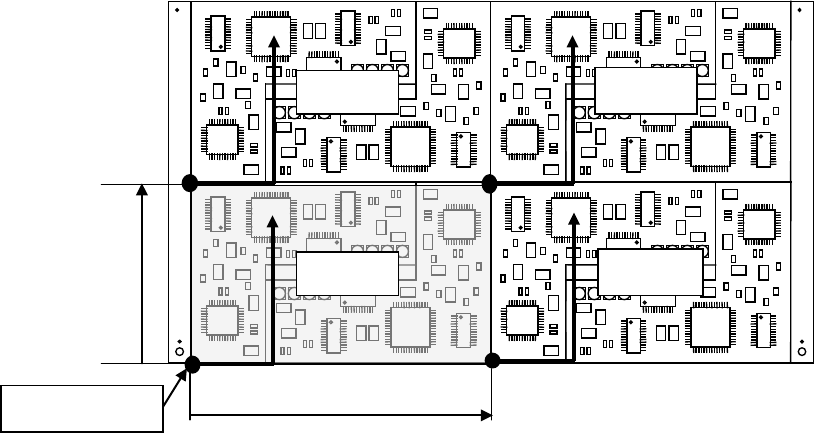

间距 Y
第 2 电路
第 3 电路
第 4 电路
基准电路的原点
基准电路
间距
X
第 1 部 基本篇 第 4 章 制作生产程序
4-12
1) 矩阵电路板
是指所有电路角度相同，而且电路之间的距离(间距)相同的基板。
从各电路中选择基准电路(一般选择左下方的电路)，然后设置基板原点和电路原点(对基准
电路进行贴片的原点)，输入电路数和电路间距的信息。由此，将用贴片数据所制作的基准
电路的贴片数据按电路间距移动，并按电路数进行贴片。
图 4-3-3-2-2 基板数据 尺寸设置画面(矩阵电路板)
基准电路
基板外形尺寸 X
电路外形尺寸 X
电路外形尺寸 Y
基准电路的
基板位置基准
（原点）(通常，基板原点＝电路原点)
基板外形尺寸 Y
