第 1 部 基本篇 第 4 章 制作生产程序
4-28
完成向导的输入后，会显示以下提示信息。

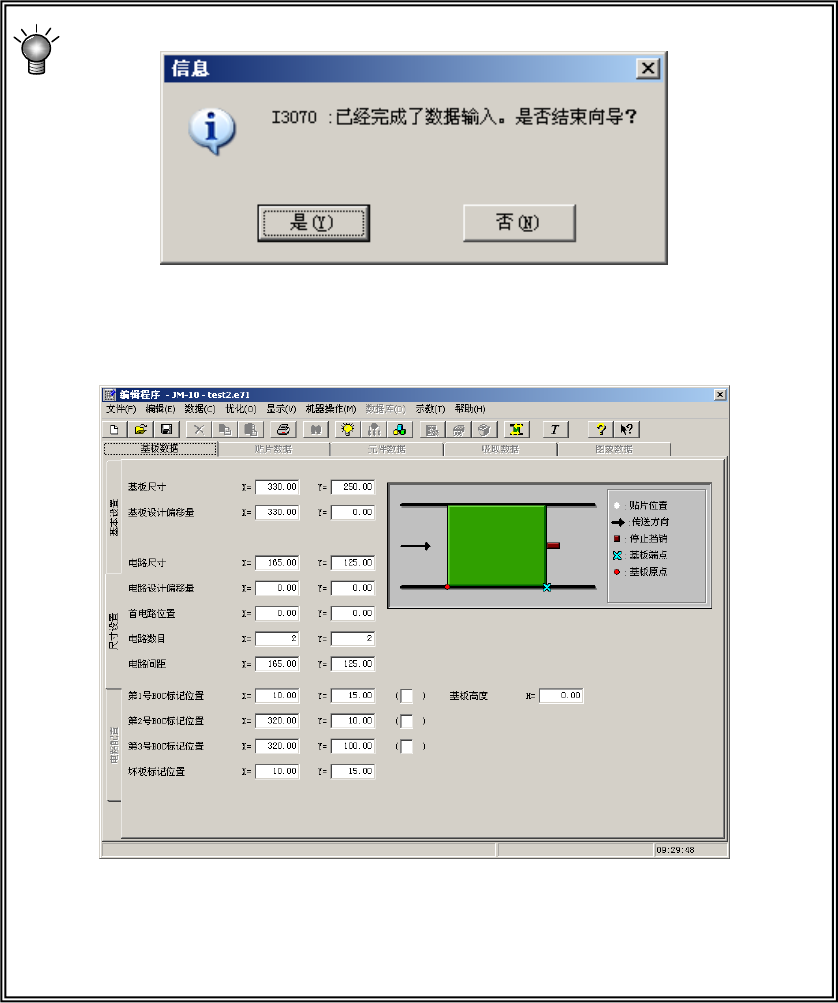

图 4-3-3-3-11 完成信息
●是 => 退出向导画面，转移到基板数据的尺寸设置画面。
此时，在向导中输入的数据即反映到基板数据里。
图 4-3-3-3-12 向导完成后的尺寸设置画面（例）
●否 => 返回向导画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-29
（8）基板数据 5-2
从「基板数据 5-1」进入下一画面后，会显示下图的「基板数据 5-2」。（仅当使用 BOC 标记
时才会显示。）
在这里对“BOC 标记位置”进行设置。

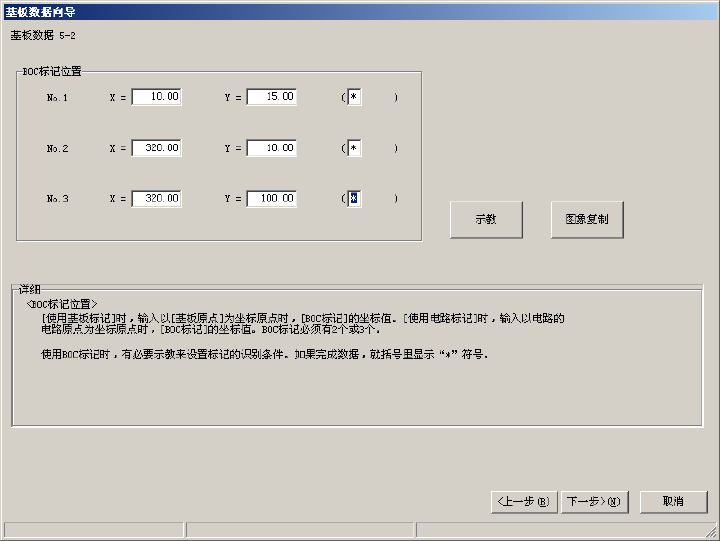

图 4-3-3-3-13 基板数据 5-2
①BOC 标记位置
输入 BOC 标记位置的坐标。详情请参见 4-3-3-2 章。
请设置 2 点或 3 点的标记。
可点击“示教”按钮或用 HOD 进行示教。
可点击“图像复制”按钮进行图像复制。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。另外，下一显示画面会根据「基板
数据 1」里设置的“基板配置（构成）”而不同。
・单板基板
=> 在此完成向导。会显示完成提示信息（图 4-3-3-3-11）
・矩阵电路板、非矩阵电路板
=> 进入到「基板数据 6-1」
第 1 部 基本篇 第 4 章 制作生产程序
4-30
（9）基板数据 6-1
从「基板数据 5-1」或「基板数据 5-2」进入下一画面后，会显示下图的「基板数据 6-1」。
（仅当基板配置（构成）设置为矩阵电路板、或非矩阵电路板时才会显示。）
在这里对“坏板标记类型”进行设置。
图 4-3-3-3-14 基板数据 6-1
①坏板标记类型
选择坏板标记的使用方法。详情请参见 4-3-3-1 章。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。另外，下一显示画面根据这里设置
的“坏板标记类型”而不同。
・不使用
=>
在此完成向导。会显示完成提示信息（图 4-3-3-3-11）。
・使用时
=> 进入到「基板数据 6-2」。
