第 1 部 基本篇 第 4 章 制作生产程序 4- 36 ③ 标记数据的制作 选择基准领域选 项卡，打 开区域坐标编辑 画面。 在贴片数据的列表画面 中，按下 [ F9 ] 键，或从弹 出菜单中选择「 编辑 」、「 浏览」 ，也 可打开该画面。 此外，把光标放 在贴片数 据列表画面的标 记栏上， 双击后，也可打 开只读模 式。 图 4-3-4-2-2 基准领 域编辑画面 在注册标记时，将 光标移 动到未输入的行， 输入标 记的 X 坐标…
第 1 部 基本篇 第 4 章 制作生产程序
4-35
(6) 标记(标记
ID)
设置在贴片时是否根据基准领域标记对贴片位置进行校正。
用配置在贴片元件附近的标记进行校正，便于精度要求高的元件使用。
(该功能是从传统的IC标记功能扩展而来)
基准领域标记能够使用1组标记数据校正多个贴片数据(贴片点)。
(1组 2个，或1组 3个的标记)
① 显示内容(选择项目)
可选择
「No」 ：不校正
标记ID ：校正。
② 选择内容的变更
在变更修正/不修正的状态时，可右击变更对象的贴片数据的“标记”输入区域，从显示
的菜单中，输入如下的选择。
No.
设置为不使用。
编辑
为了编辑基准领域标记数据，打开基准领域输入画面。
浏览
为了选择基准领域标记，打开基准领域输入画面。(不能编辑)
但选择多行贴片数据后显示上述菜单时，不能显示「编辑」。

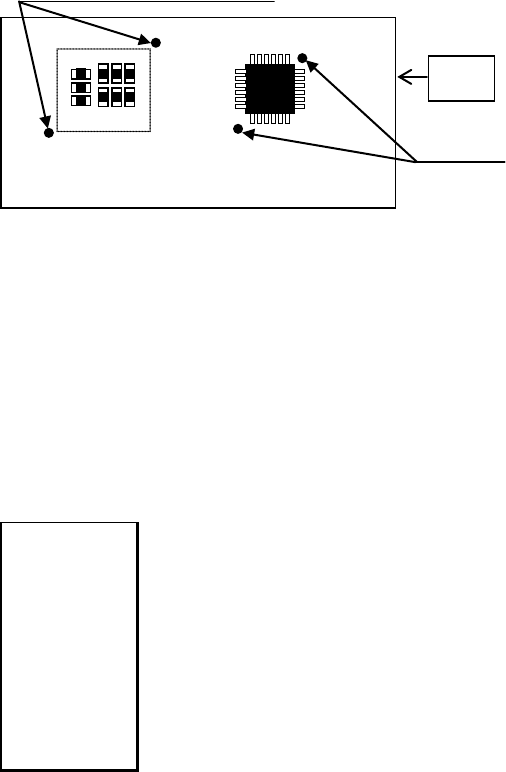

基准领域标记
基板
IC 标记
第 1 部 基本篇 第 4 章 制作生产程序
4-36
③ 标记数据的制作
选择基准领域选项卡，打开区域坐标编辑画面。
在贴片数据的列表画面中，按下[F9]键，或从弹出菜单中选择「编辑」、「浏览」，也
可打开该画面。
此外，把光标放在贴片数据列表画面的标记栏上，双击后，也可打开只读模式。

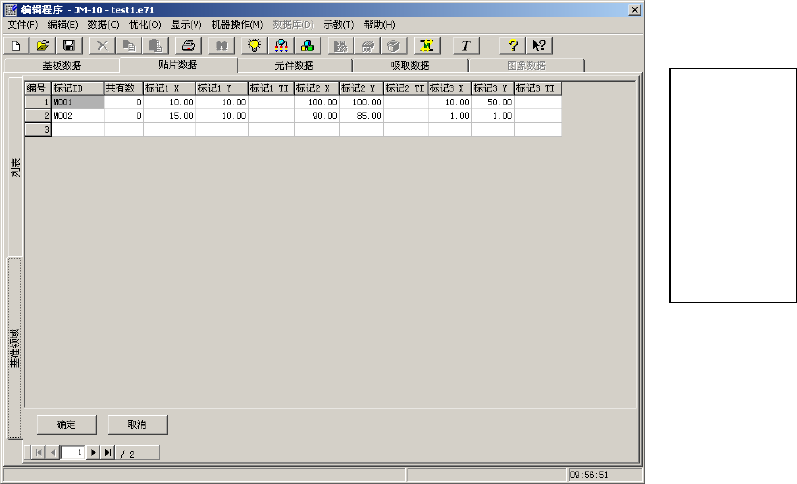

图 4-3-4-2-2 基准领域编辑画面
在注册标记时，将光标移动到未输入的行，输入标记的X坐标、Y坐标后，利用图像拷
贝来获得标记数据，完成标记制作。
另外，标记数据(标记1TI、标记2TI、标记3TI)还可通过示教来获得。
「
画面显示内容
」
·标记 ID ： 输入标记 ID。最多可输入 8 个半角字符。
省略时将自动分配。
·共有数 ： 显示在打开基准领域画面时参考标记群组的贴片数据的点数。
但不能编辑。
·标记 1(2，3)X ： 输入标记的 X 坐标。
·标记 1(2，3)Y ： 输入标记的 Y 坐标。
·标记 1(2，3)TI ： 显示标记的图像数据获得情况。
当光标在该栏时，可进行示教或图像拷贝。
可事先制作左
图的标记数
据。
基准领域标记
可独立于贴片
数据进行编
辑。
第 1 部 基本篇 第 4 章 制作生产程序
4-37
「
操作按钮
」
·选择 ： 选择一览表中有光标的标记群组(设置为贴片数据)，返回贴片一览表画面。
·确定 ： 保存已编辑的数据，返回贴片列表画面。此时标记群组不被选择。
·取消 ： 废弃编辑内容，返回贴片列表画面。
当点击选项卡或按F9键，基准领域画面消失时，不设置与贴片数据的链接，返回贴片列
表画面。
由于设置的基准领域标记比 BOC 标记更靠近贴片元件，通过使用该标记，可提
高贴片精度。但在进行标记识别时较花时间，生产节拍较慢。
注意
※当有 CAD 数据(设计值)时，请绝对不要进行示教。否则贴片会有偏差。
※使用基准领域标记的元件的贴片坐标与 BOC 标记无关。此时的 BOC 标记
成为寻找基准领域标记的基准坐标。因此，当发生贴片偏移时，请直接
修正并调整基准领域标记或贴片坐标(X、Y)。
(7) 忽略
如果选择“YES”，在贴片时将会忽略。因此，该行的贴片点将不被贴片。主要是在检查
时使用。初始值设置 “NO”。
变更时，请按F2键或鼠标的右键，从列表中选择。
(8) 试打
所谓“试打”，是指在将特定元件或所有元件贴片到基准电路或整个电路后，用OCC确认
贴片坐标的功能。也可在“试打前”确认“吸取坐标”。
选择“是”，可在生产画面(试打模式)中对选中的贴片点进行贴片，并用摄像机进行确认。
初始值设置为“否”。
变更时，请按F2键或鼠标的右键，从列表中选择。
