第 1 部 基本篇 第 4 章 制作生产程序
4-37
「
操作按钮
」
·选择 ： 选择一览表中有光标的标记群组(设置为贴片数据)，返回贴片一览表画面。
·确定 ： 保存已编辑的数据，返回贴片列表画面。此时标记群组不被选择。
·取消 ： 废弃编辑内容，返回贴片列表画面。
当点击选项卡或按F9键，基准领域画面消失时，不设置与贴片数据的链接，返回贴片列
表画面。
由于设置的基准领域标记比 BOC 标记更靠近贴片元件，通过使用该标记，可提
高贴片精度。但在进行标记识别时较花时间，生产节拍较慢。
注意
※当有 CAD 数据(设计值)时，请绝对不要进行示教。否则贴片会有偏差。
※使用基准领域标记的元件的贴片坐标与 BOC 标记无关。此时的 BOC 标记
成为寻找基准领域标记的基准坐标。因此，当发生贴片偏移时，请直接
修正并调整基准领域标记或贴片坐标(X、Y)。
(7) 忽略
如果选择“YES”，在贴片时将会忽略。因此，该行的贴片点将不被贴片。主要是在检查
时使用。初始值设置 “NO”。
变更时，请按F2键或鼠标的右键，从列表中选择。
(8) 试打
所谓“试打”，是指在将特定元件或所有元件贴片到基准电路或整个电路后，用OCC确认
贴片坐标的功能。也可在“试打前”确认“吸取坐标”。
选择“是”，可在生产画面(试打模式)中对选中的贴片点进行贴片，并用摄像机进行确认。
初始值设置为“否”。
变更时，请按F2键或鼠标的右键，从列表中选择。
第 1 部 基本篇 第 4 章 制作生产程序
4-38
(9) 层
可指定贴片的顺序。编号小的层优先(先贴片)。初始值为“4”。
如进行优化，贴片顺序自动决定，与输入顺序无关。此时，参照层，在相同层之间决定优
化的贴片顺序。
变更时，请按F2键或鼠标的右键，从列表中选择。
芯片元件 QFP
例) 如右图那样对QFP与芯片元件贴片时，
如果先贴QFP，则芯片元件将无法贴片。
此时，如果将芯片元件指定为第4层，将
QFP指定为第5层，则先对编号较小的芯
片元件进行贴片，然后再贴QFP。
<在芯片上贴装 QFP>
第 1 部 基本篇 第 4 章 制作生产程序
4-39
范围检查
在如下的时间段内，对贴片位置是否在基板内(单板基板时)，或是否在电路内(多
电路板时)进行检查。
① 输入数据时
在输入贴片位置 X 或 Y 时，或分别对其进行了改变时，进行范围检查。

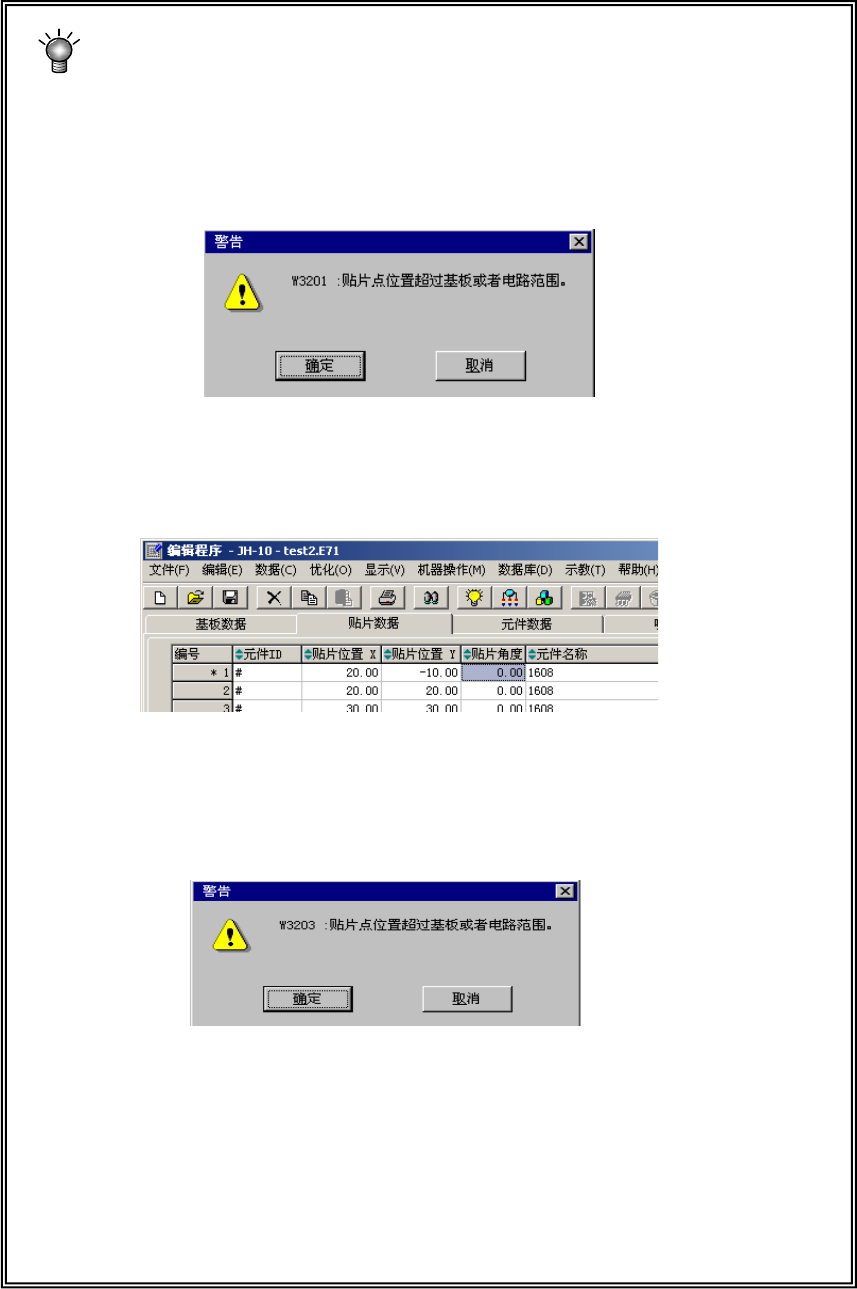

出错时，将显示如下的警告信息。
● 确定=>确定输入数据，在贴片数据编号的左侧带有“*”标记的为超范围标
记(参见下图)。如果输入的是范围内的值，则标记消失。
● 取消=>输入的数据无效，返回数据输入状态。
② 切换数据时
切换数据(选择元件数据等)时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定=>继续进行数据切换
● 取消=>停止数据切换
※ 发生范围检查错误时，
先对
「贴片数据」进行确认，如果没有问题，请确认各「基
板数据」的输入值。
(特别是基板设计偏移量、首电路位置、电路设计偏移量、电路配置的各坐标)
