第 1 部 基本篇 第 4 章 制作生产程序
4-46

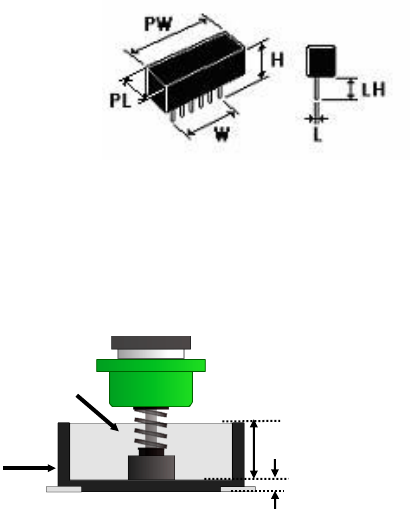

6) 包装尺寸
元件种类选择插入元件后，要输入包装的纵・横尺寸。
如果不是插入元件则无需输入。
◆ 插入元件
7) 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。
通常，可使用默认值。
例）当连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的尺
寸。此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
元件高度
吸取深度
吸嘴
连接器
包装尺寸 横
包装尺寸 纵
第 1 部 基本篇 第 4 章 制作生产程序
4-47
（2）包装方式
1) 带状元件的输入方法

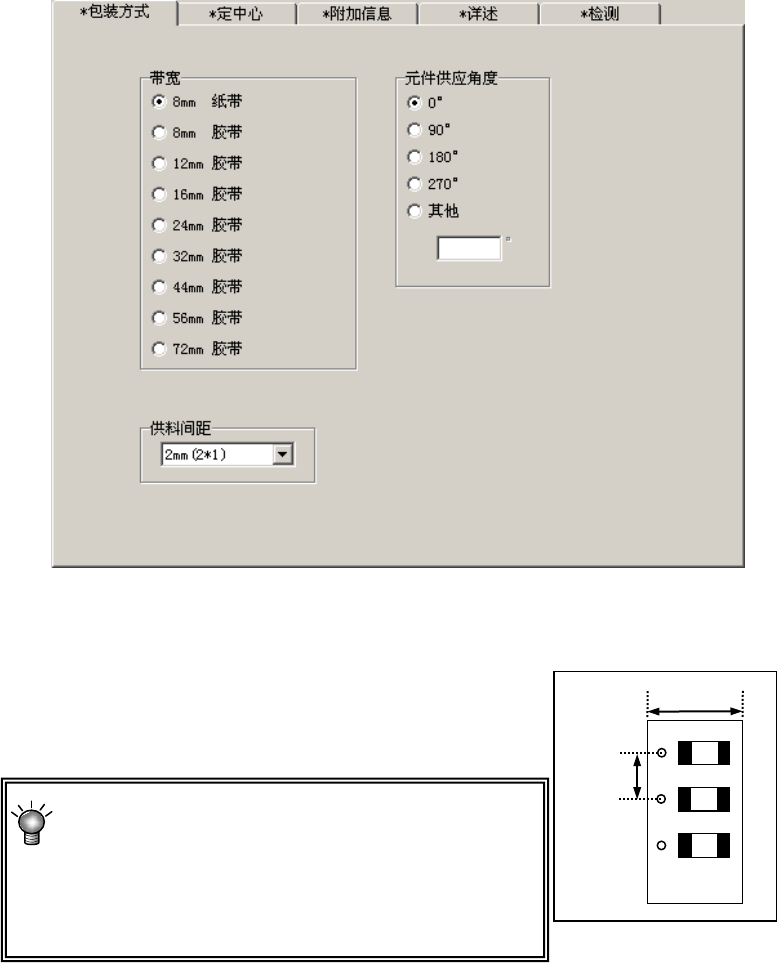

图 4-3-5-2-1 元件数据(带状包装)
① 带宽带的宽度。
② 间距
选择带的传送间距。
当带为 12mm～72mm 时，请根据带状供料器的传
送间距来设置元件数据的间距。
例) 用 12mm 的带状供料器(FF12FS)以 8mm 的间距传
送时，将带状供料器的传送挡块设为“8”， 然 后
将「元件数据」的间距设为“4*2”。
有关带状供料器的设置，请参见“带状供料器使用说明书”。
③ 元件供应角度
输入带状供料器上的元件包装方式相对于JUKI的元件供应角度0°的角度。
详细内容请参见4-3-5-2 (2)包装方式 (7)元件供应角度。
带宽
间距
第 1 部 基本篇 第 4 章 制作生产程序
4-48
2) 管状元件的输入方法

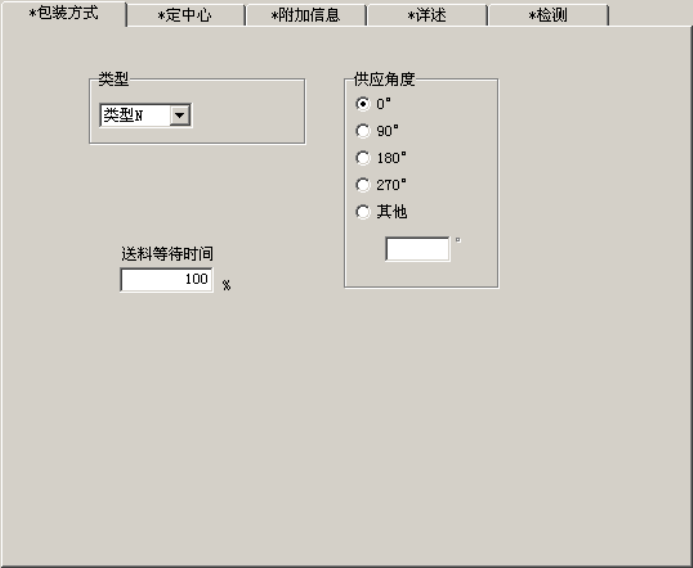

图 4-3-5-2-2 元件数据(管状包装)
① 类型
选择管状供料器的类型。
·1
～
2 型：对应 1
～
3 通道
·3
～
6 型：对应 1
～
2 通道
·7 型： 对应 1 通道
·8
～
9 型：对应 1
～
8 通道
·N 型：适用于 7mm
～
13.4mm 宽的元件
·W 型：适用于 15mm
～
31.2mm 宽的元件
·V1 型：振动式管状送料器 对应 1～2 通道
② 送料等待时间
用百分比设置从上一个元件吸取完成后到吸取下一个元件之间的等待时间(根据各供料
器型号设置的值)相对于实际等待时间的比例。
初始值为100%。
③ 供应角度
输入管状供料器上的元件包装方式相对于JUKI的元件供应角度0°的角度。
详细内容请参见4-3-5-2 (2)包装方式 7)元件供应角度。
