第 1 部 基本篇 第 4 章 制作生产程序
4-49
3) 托盘的输入方法

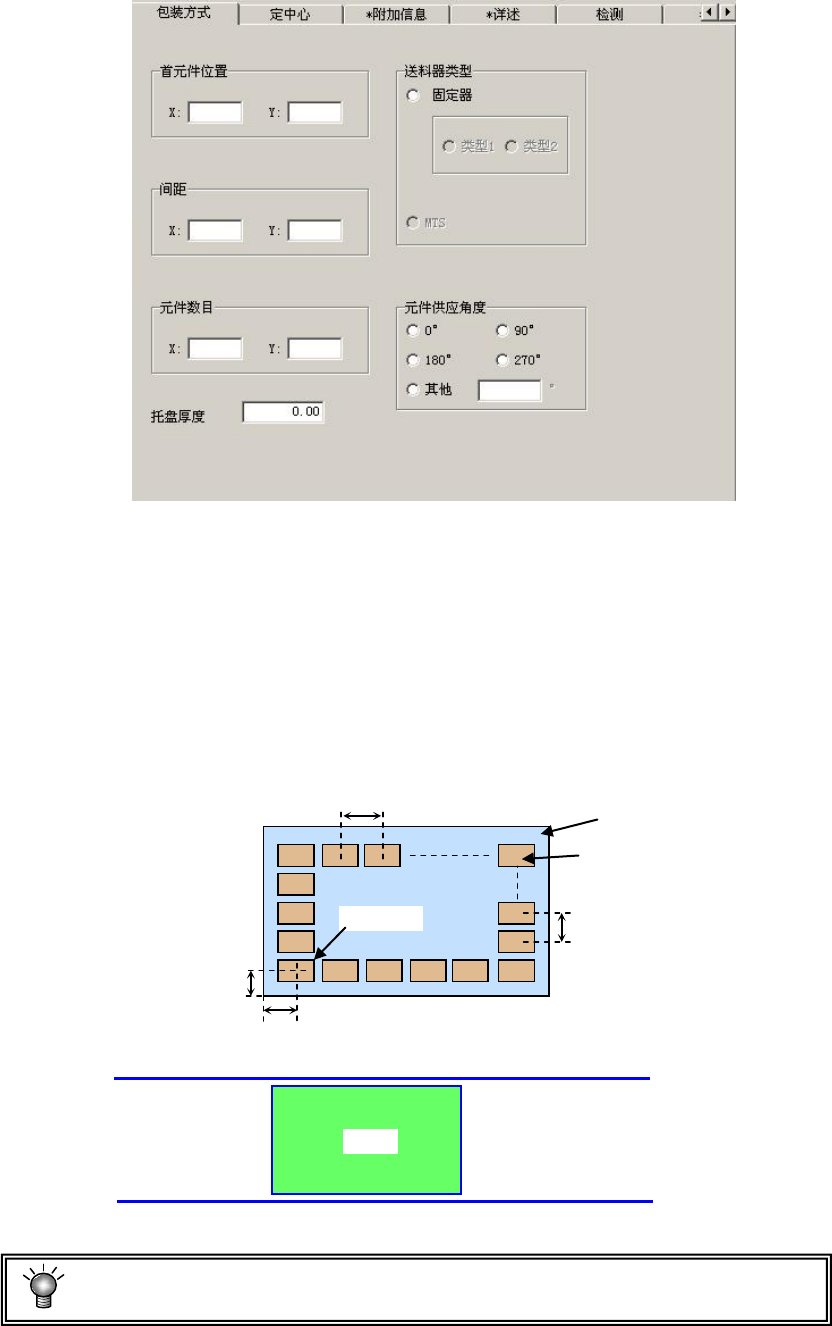

图 4-3-5-2-3 元件数据（托盘包装）
① 首元件位置
输入从托盘外形到首元件的中心位置的距离(X、Y)。
② 间距
输入元件间的间距(间距X、间距Y)。
③ 元件数
输入横向、纵向的元件数(Xn、Yn)。
图 4-3-5-2-4 托盘的元件间距、元件数
由首元件位置、间距、元件数来决定吸取坐标的初始值。请输入正确的值。
Yn
Xn
首元件
位置 X
首元件
位置 Y
首元件
间距 X
间距 Y
托盘
元件
传送道
基板
设备前侧
第 1 部 基本篇 第 4 章 制作生产程序
4-50
④ 托盘厚度
输入包括元件在内的托盘下底面到表面的高度T。
⑤ 送料器类型（元件供应装置）
从供应装置中选择“托架”、“MTS”的类型。
⑥ 元件供应角度
输入托盘上的元件包装方式相对于JUKI的元件供应角度0°的角度。
元件的横、纵信息将影响贴片角度。
详细内容请参见「4-3-5-2 (2)包装方式 7)元件供应角度」。
元件
托盘
情形１
情形２
T T
第 1 部 基本篇 第 4 章 制作生产程序
4-51
4) 散装的输入方法

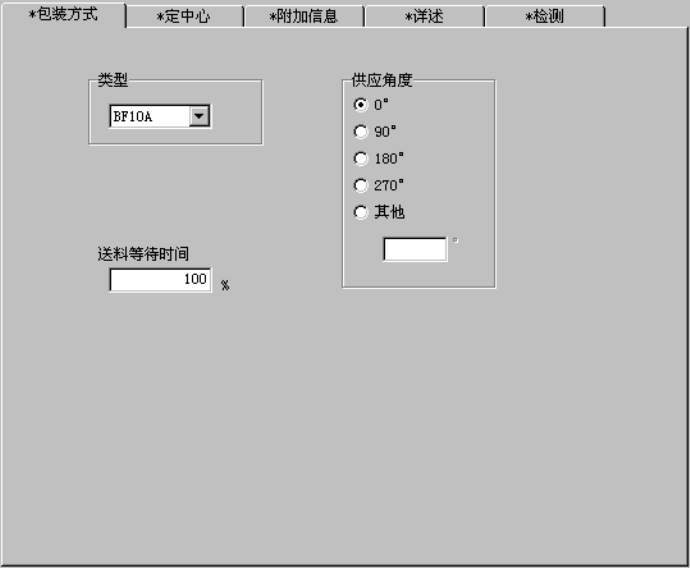

图 4-3-5-2-5 元件数据(散装)
① 类型
设置散装供料器的类型。
② 送料等待时间
用百分比设置从上一个元件吸取完成后到吸取下一个元件之间的等待时间(根据各供料
器型号设置的值)相对于实际等待时间的比例。
初始值为100%。
③ 供应角度
输入散装供料器上的元件包装方式相对于JUKI的元件供应角度0°的角度。
详细内容请参见「4-3-5-2 (2)包装方式 7)元件供应角度」。
