（3）定中心
设置“吸嘴号”与“元件吸取真空压力”。

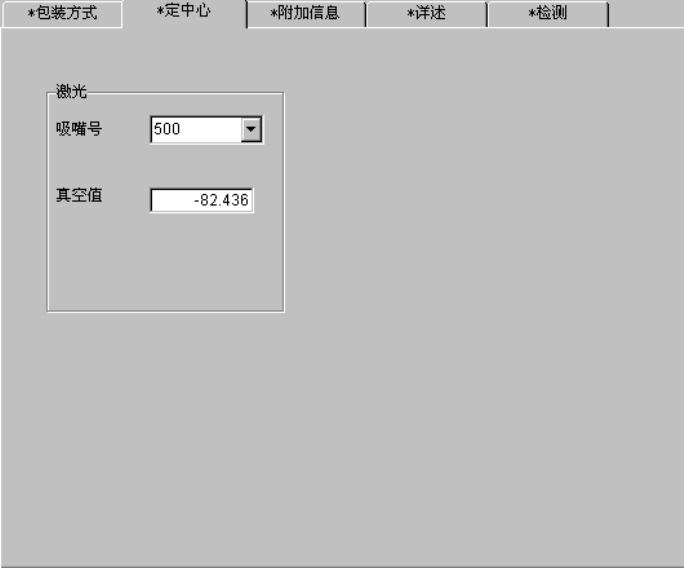

图 4-3-5-2-9 元件数据(定中心)
① 吸嘴号
请从下拉式列表中选择能够稳定吸取元件的吸嘴编号。
(请参见第1-2-1-5章)
也可直接输入吸嘴编号。
第 1 部 基本篇 第 4 章 制作生产程序
4-60
设置吸嘴号后，将从位于以下指定位置的吸嘴文件中，读入所设置的吸嘴之吸嘴信息。请
确认在指定位置上存在对象吸嘴文件（NZL***.ini）之后打开程序，进行编辑。
＜指定位置＞
① D:\JUKI\Data\Nzl\
※请绝对不要将＜吸嘴文件＞复制到这里。
② D:\JUKI\Data\Custom\Nzl\

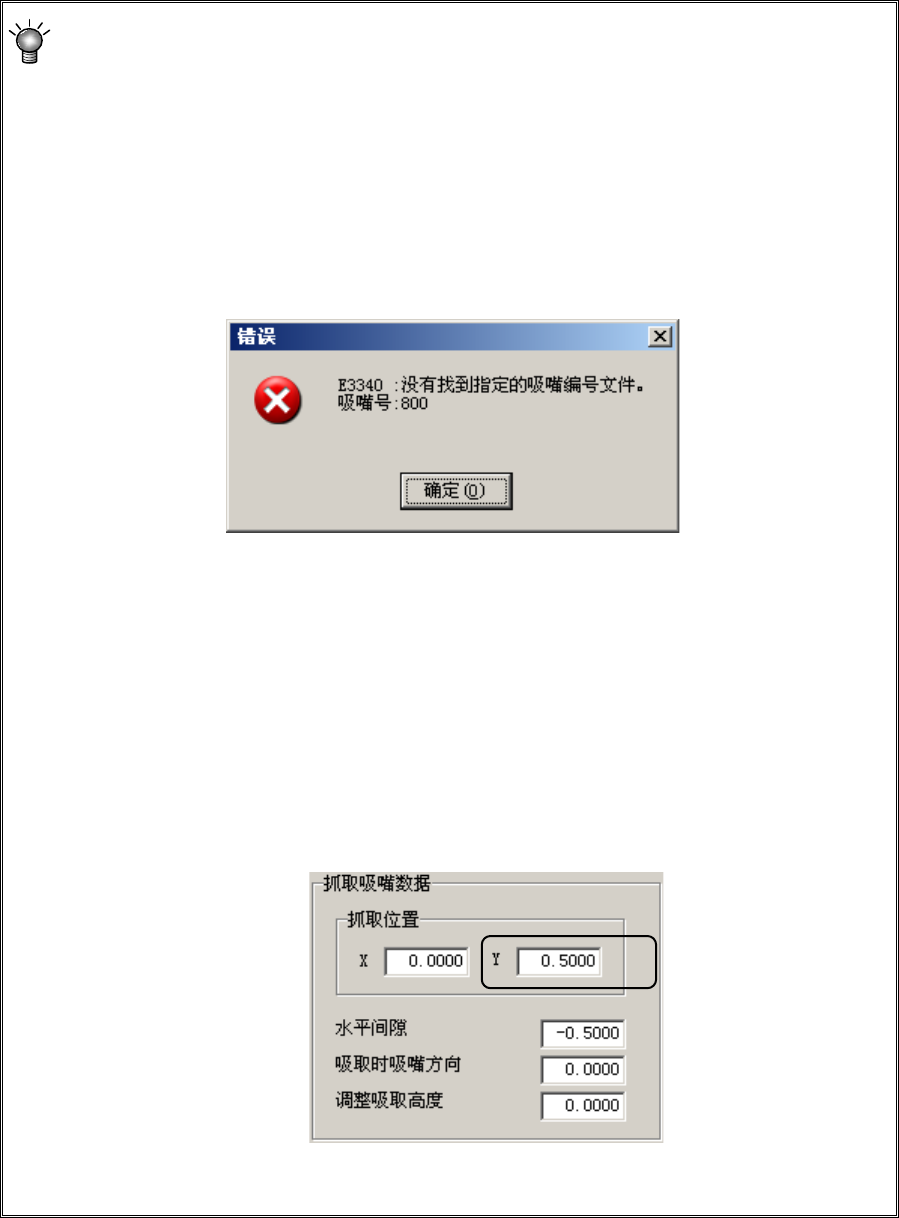

如果指定位置上不存在所输入的吸嘴号的吸嘴文件，将显示如下错误，不能进行设置。但标
准吸嘴的吸嘴文件即使不在指定位置上也可进行设置。
如显示上述错误时，请确认错误信息中显示的吸嘴号的吸嘴文件是否位于指定位置上。当文
件不存在时，在机器设置时执行读取吸嘴数据，或在指定位置②复制相应的吸嘴文件，再次
重新读入程序即可设置吸嘴号。关于吸嘴数据的读取，请参照「6-3-2 章 读取吸嘴数据」。
当存在吸嘴文件，而设置的吸嘴是夹持吸嘴时，作为默认动作将自动设置夹持吸嘴的抓取位
置。同时，根据接触面的深度计算出激光高度的初始值，进行设定。关于夹持式吸嘴，请参
照「4-3-5-2 章 （4）附加信息 12）吸嘴数据」。
例） 800号吸嘴时
800号吸嘴的抓取位置被设定为Y：0.5。
