第 1 部 基本篇 第 4 章 制作生产程序
4-80
5)引脚矫正
在生产中判定是否为可插入元件，对判定为不可贴片的元件，实施引脚矫正的功能。在
矫正后再次实施是否为可插入元件的判定，判定为可贴片时，实施该元件的贴片。
在是否为可插入元件的判定处，判定为比判定值更大时，将元件引脚部插入凹型夹具，
使引脚幅变窄。判定为比判定值更小时，将元件的引脚部插入凸型夹具，扩大引脚幅。
●引脚矫正功能仅对应引脚根数为 2 根的元件。
对引脚根数超过 2 根以上的元件不进行引脚矫正。
●使用通常的弹簧类型吸嘴，不能正确实施矫正。
请使用由弹簧与法兰盘构成的插入对策用吸嘴。

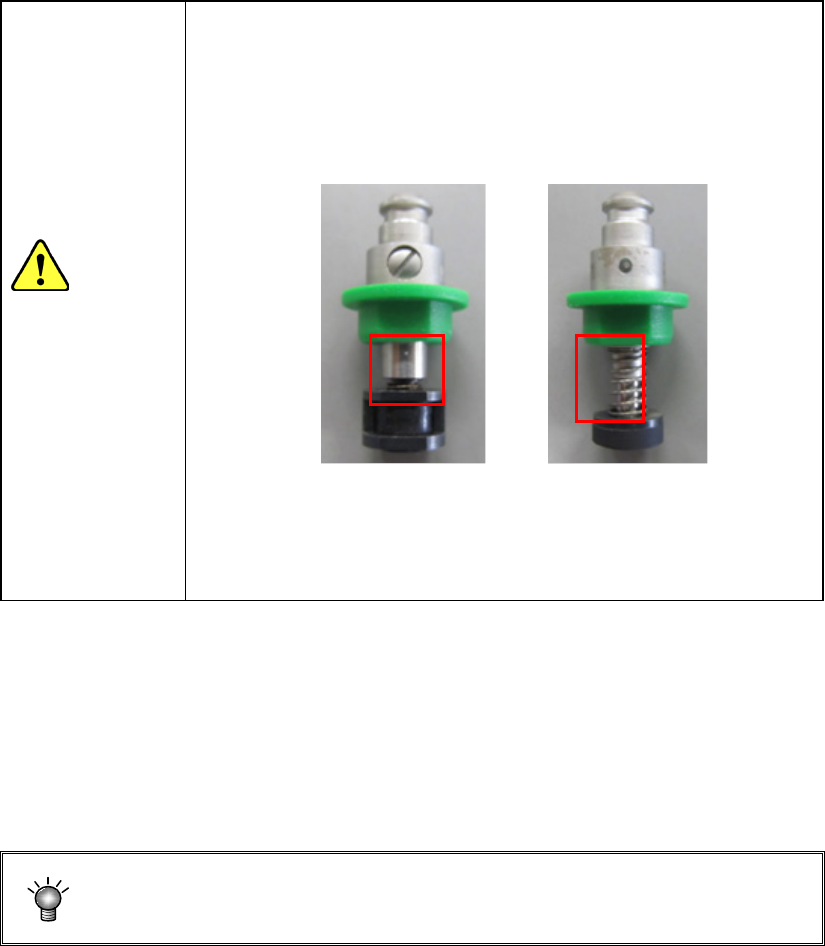

插入对策吸嘴 插入未对策吸嘴
●为了使用引脚矫正功能，需要“保护模块”。
有关保护模块的安装方法，请参照 2-7-4 章。
在元件数据满足下述条件时，可以设置引脚矫正功能。
元件种类「插入元件」，出厂形态「INS 带」，送料器类型「MRF」，判定是否为可插入
元件为「是」
设置项目的详细内容如下所示。
・矫正
设置是否实施引脚矫正功能
各项目的初期値，在引脚矫正设置为「是」时自动决定，但
“引脚类型”和”封装高度”必须进行手动设置。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-81
工具号
选择实施引脚矫正元件的尺寸适合的工具号。
标准工具如下表所示有 8 种。但在工具号选择表中，只显示实际安装在夹具单元的工具
号。
表 4-3-5-2-6 标准治具一览
No. 适当引脚间距 [mm] 适当引脚径 [mm] 矫正可能范围 [mm]
1 2.50 0.45 ～ 0.60 2.15 ～ 3.90
2 3.50 0.45 ～ 0.60 3.15 ～ 4.90
3 5.00 0.50 ～ 0.60 4.70 ～ 6.40
4 5.00 0.80 5.00 ～ 6.60
5 7.50 0.60 7.30 ～ 8.90
6 7.50 0.80 7.50 ～ 9.10
7 10.00 0.60 9.80 ～ 11.40
8 10.00 0.80 10.00 ～ 11.60
标准工具不能对实施了嵌入加工的元件引脚矫正。
・引脚类型
从引脚类型「直的」、「成形」、「电阻」中选择最接近的一种。

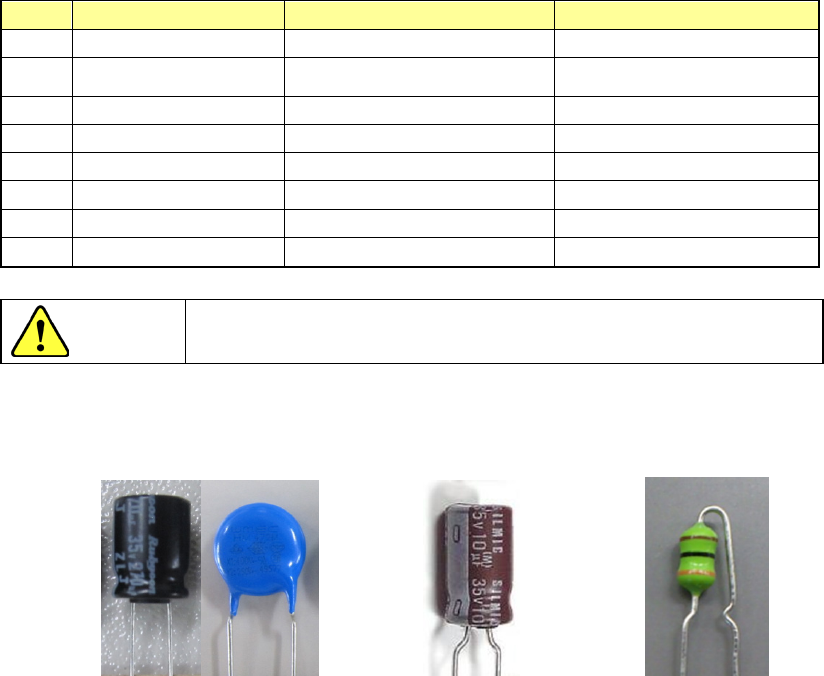

直的 成形 电阻
図 4-3-5-2-13 按类型零部件例子
・封装高度
设置插入元件去除引脚部分的封装部分的高度。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-82
・引脚中心识别高度
对引脚基端（根部）进行激光测定时，设置识别高度。
在该位置测得的数据，用于引脚矫正时对齐元件和矫正夹具的位置。
设置的参考： - ( 元件高度 – 元件接触面深度 – 引脚长度 + 1.00 )
设置项目的详细内容如下所示。
・
・凹型工具压入量
设置引脚矫正时引脚在凹型工具上的压入量。
・凸型工具压入量
设置引脚矫正时引脚在凸型工具上的压入量。
・重试次数
设置在引脚矫正后的可插入元件判定中判定为不可贴片时，矫正重试处理的次数。
・生产中的压入量调整
对生产中是否可以调整凹型工具及凸型工具的压入量进行设置。
在矫正处理或者矫正再尝试的处理的频度变得高了的时候，盗窃长度的调整被用自动执行。
矫正再尝试的次数增加或者矫正有失败可能性。
为避免纠纷设定推荐"使用"。
激光识别
