第 1 部 基本篇 第 4 章 制作生产程序
4-97
双击元件名、或点击画面左侧的「表格」选项卡，可打开以下的表格画面。
元件名、包装方式、供给装置，可分别显示在贴片数据及元件数据中输入的数值。
可在表格画面中对“角度”、“供应”、“位置”、“通道号”、“吸取坐标”、“状态”
6个项目进行编辑。
图 4-3-6-1-2 吸取数据 表格画面
例
)
在前面配置
41
号。
(1)表格画面中的操作
<1>在表格画面上，从“供应”的下拉式列表中选择“前面”。
<2>输入供料器“编号”41。
图 4-3-6-1-3 图 4-3-6-1-4
第 1 部 基本篇 第 4 章 制作生产程序
4-98

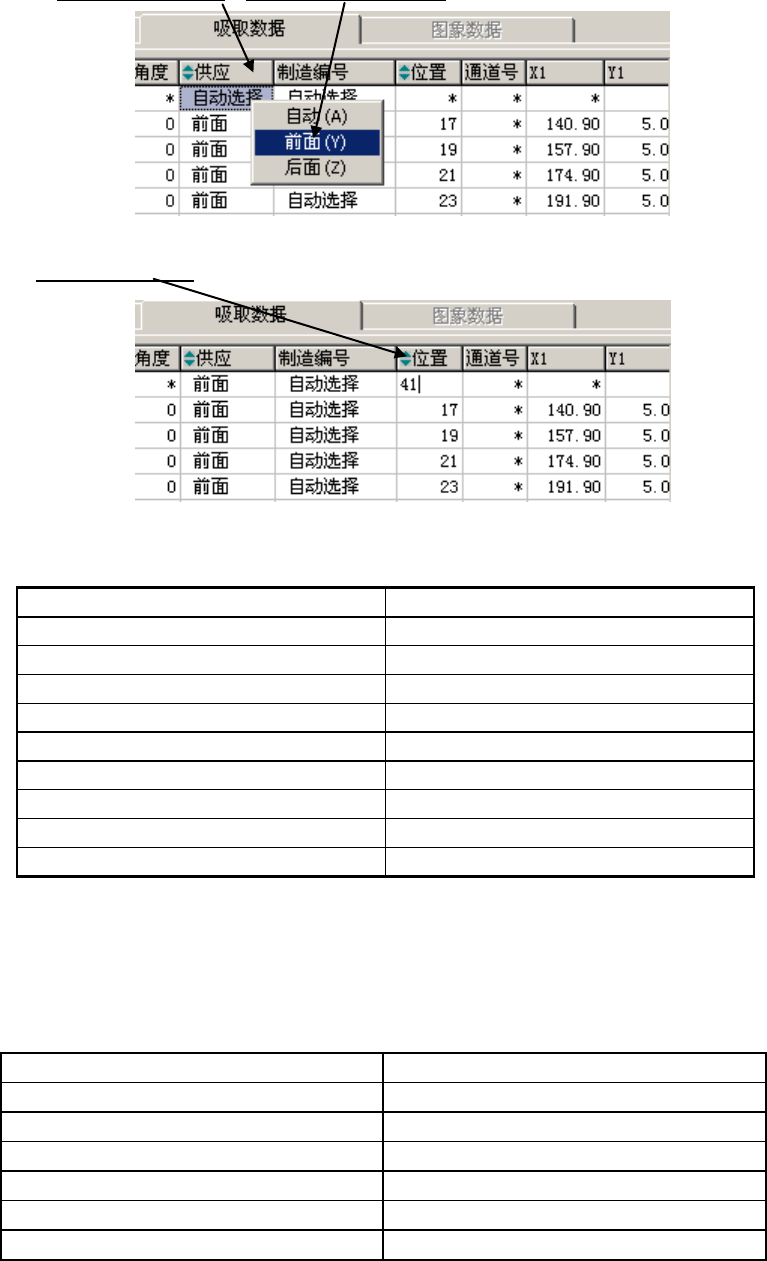

(2)在列表画面中的操作
①用鼠标右键单击此处，在列表中单击“前面”。
②用键盘输入“41”。
因带状供料器的宽度，所占有的供料器台安装孔的范围不同。
带状供料器、散装供料器的种类 占有的供料器安装孔数
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
44mm 8
56mm 8
72mm 10
散装供料器 2
因此，使用8mm带状供料器时，1个供料器台最多可配置30个供料器，而使用32mm供料
器时最多可以配置12个。
● 径向供料器、圆型供料器、轴向供料器不同型号占用的供料器台架安装孔的范围。
占用的供料器安装孔数
径向供料器（
MRF-S
）
6
径向供料器
（
MRF-L
）
8
圆型供料器（
BWL-6
）
30
※
1
圆型供料器（
BWL-3L
）
38
※
2
轴向供料器（
MAF-S
）
7
轴向供料器（
MAF-L
）
10
※1 圆型供料器 BWL-6，对应 M/C Ver D 以前的版本。要安装到专用的圆型台架上使用。
表里记述的是相当于通常台架的值。
※2 圆型供料器 BWL-3L 对应 M/C Ver E 以后的版本。
第 1 部 基本篇 第 4 章 制作生产程序
4-99
4-3-6-2 设置项目
(1) 角度
指定元件吸取角度。初始值为元件数据所设置的角度。
变更时，请用键盘输入。
在「吸取数据」中输入角度时，「元件数据」、「数据库」中的角度不改变。
(2) 供应
可指定把供料器设置在前面或后面。
初始状态时选择“自动选择”。
设置为自动选择时，进行优化供料器配置。
●
自动选择
：进行优化供料器配置。
●
前面
：从前面供应元件。
●
后面
：从后面供应元件。
设置“前面”或“后面”后，即可输入“角度”、“位置”、“通道号”(仅限管状供料器、
圆型供料器)、“吸取坐标”、“状态”。
※可选择多个吸取数据，进行统一变更。但只限于自动选择时。
※托盘支架只能选择“后面”。
※圆型供料器(BWL-6)使用专用的圆型台架，仅可选择“前侧”。
(3)位置
输入供给设备的安装位置。
●带状供料器、管状供料器、散装供料器、径向供料器、轴向供料器
：供料器的前端有固定销，请输入该销在主体供料器安装孔中所插入孔的编号。
●托盘支架：请指定安装标记所标示的供料器安装孔编号。
●圆型供料器
：型号为 BWL-6 时，仅可安装在专用的圆型台架的孔号 1 号及 31 号上。供
料器号码请输入 1 或 31。
：型号为 BWL-3L 时，可安装到通常的供料器台架上，
供料器编号中，为前部时请输入 1 或者 23，在后部时输入 37 或者 59。
吸取数据发生重复时的处理方法
：
：选择“托盘支架重复”时，新增一行，号码（段数）空白，请输入段数。
不能在已设置的供应装置编号位置上设置其他的供给装置。
例) 将 12mm 带状供料器设置为 10 号时，不能在 10 号～12 号设置其他的供给
装置。
