第 1 部 基本篇 第 4 章 制作生产程序
4-100
(4) 通道号(仅管状供料器
、圆型供料器需要设置)
选择管状供料器
、圆型供料器的通道编号。
通道号的选择因类型而异。
管式供料器类型 通道号的选择范围
类型 1、类型 2 1～3
类型 3～6 1～2
类型 7 仅为 1
类型 8～9 1～8
类型 N、类型 W 仅限 1
类型 V1 1～2
圆型供料器类型 通道号的选择范围
BWL-6 1～6
BWL-3L 1～3
(5) 吸取坐标
指定吸取位置的XY和Z坐标。输入供给、编号项目时将进行自动计算并显示。另外，请根
据示教进行微调。
注意
● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
● 使用 HMS 时，切勿使激光直接或通过镜面反射进入眼内。

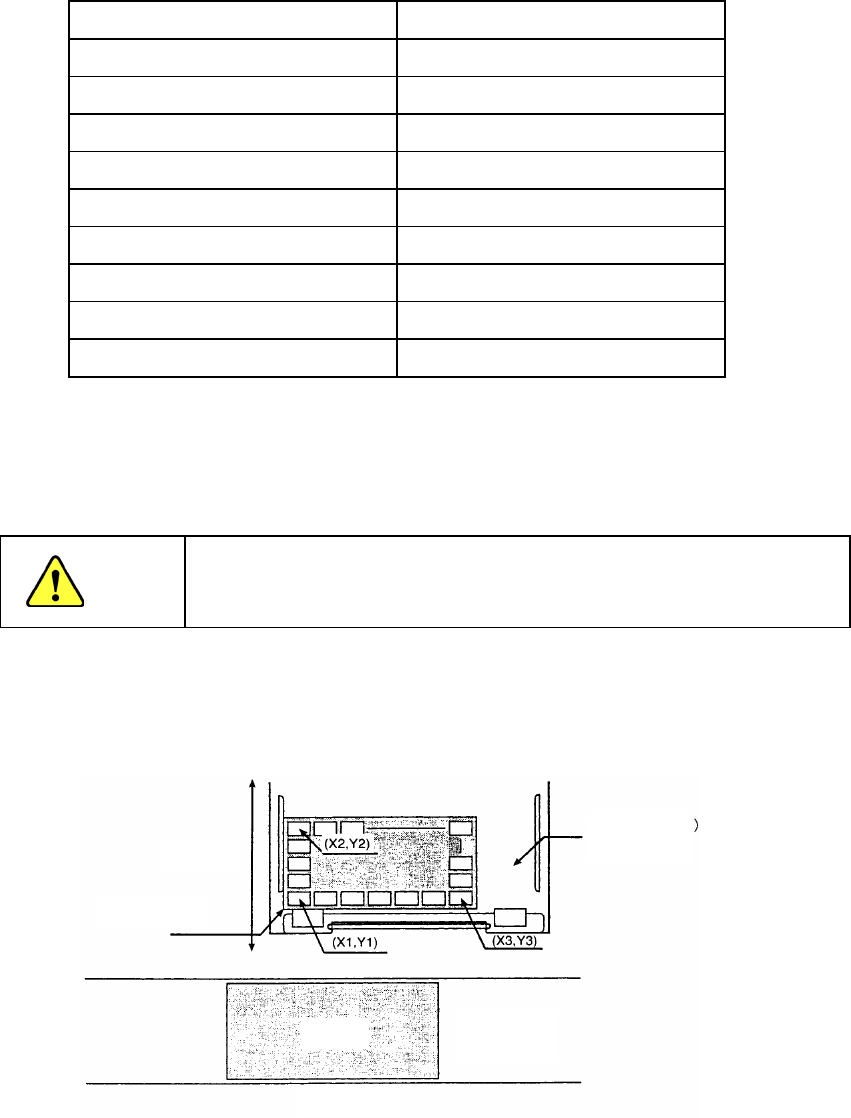

带状供料器·管状供料器·散装供料器只可输入“X1Y1”。托盘，因贴片头要移动到各元
件的位置进行吸取，因此，必须进行3处(下图X1Y1、X2Y2、X3Y3)示教。
拉出放进
托盘支架
托盘顶住位置
传送通道
机器前侧
基板
第 1 部 基本篇 第 4 章 制作生产程序
4-101
XY 不是元件中心，请设
置放入元件后的框的中
心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取错误等。
(6) 状态
在进行生产时，指定是否使用该元件的供给装置。初始设置为“使用”。变更时，单击[F2]键
或鼠标右键。
有多个元件供给装置(供料器等)时，请指定本次生产使用的供给装置。
只有1个供给装置时，若指定“No”，则会在数据一致性检验时发生错误。另外，有多个
供给装置时，被设置为“No”的供给装置不能替代。
(7) 制造编号
对要使用的圆型供料器的制造编号进行确认、指定。
设置为“自动选择”时，会进行优化制造编号的设置。
不是圆形元件时，则显示“自动选择”。
●自动选择 ：进行优化圆型供料器配置。
●BWL******** ：对指定的圆型供料器的制造编号进行设置。
框
元件
框的中心
元件中心
供给装置
第 1 部 基本篇 第 4 章 制作生产程序
4-102
4-3-7 图像数据
用 VCS 摄像机输入用于元件定心的信息。
图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球形等），进行定心。
另外，通过图像定心还可检测出引脚弯曲、球形变形等不良状况。
为了进行定心、检测不良状况，必须在图像数据中输入引脚、球形等尺寸，及设置不良状
况的检测级别等。
例１）连接器元件时（识别引脚）
例２）BGA 元件时（识别球形）
