第 1 部 基本篇 第 4 章 制作生产程序
4-101

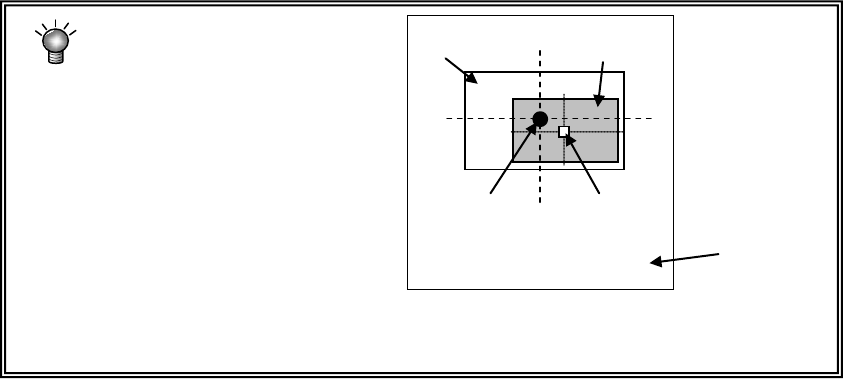

XY 不是元件中心，请设
置放入元件后的框的中
心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取错误等。
(6) 状态
在进行生产时，指定是否使用该元件的供给装置。初始设置为“使用”。变更时，单击[F2]键
或鼠标右键。
有多个元件供给装置(供料器等)时，请指定本次生产使用的供给装置。
只有1个供给装置时，若指定“No”，则会在数据一致性检验时发生错误。另外，有多个
供给装置时，被设置为“No”的供给装置不能替代。
(7) 制造编号
对要使用的圆型供料器的制造编号进行确认、指定。
设置为“自动选择”时，会进行优化制造编号的设置。
不是圆形元件时，则显示“自动选择”。
●自动选择 ：进行优化圆型供料器配置。
●BWL******** ：对指定的圆型供料器的制造编号进行设置。
框
元件
框的中心
元件中心
供给装置
第 1 部 基本篇 第 4 章 制作生产程序
4-102
4-3-7 图像数据
用 VCS 摄像机输入用于元件定心的信息。
图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球形等），进行定心。
另外，通过图像定心还可检测出引脚弯曲、球形变形等不良状况。
为了进行定心、检测不良状况，必须在图像数据中输入引脚、球形等尺寸，及设置不良状
况的检测级别等。

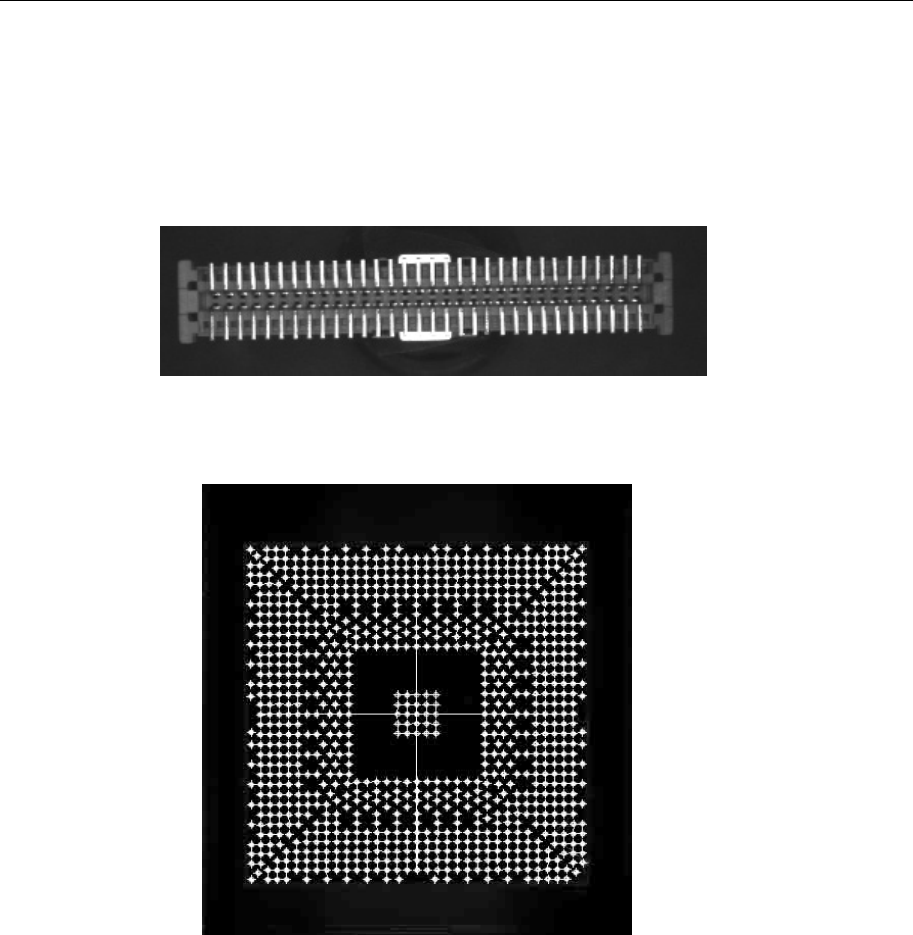

例１）连接器元件时（识别引脚）
例２）BGA 元件时（识别球形）
第 1 部 基本篇 第 4 章 制作生产程序
4-103
4-3-7-1 对象元件与设置范围
（1） 对象元件
可进行图像定中心的元件，参见下表。
表 4-3-7-1-1 可进行图像定中心的元件
元件种类
图像识别
引脚形状等
参考：可否激光
识别
54mm
视野摄像机
27mm
视野摄像机
DFFP
摄像机
方形芯片
× × －
— ○
方形芯片
(LED)
× × －
— ○
圆筒形芯片
× × －
— ○
铝电解电容
○ ○ －
引脚元件 ○
SOT
× × －
— ○
微调电容
× × －
— ○
网络电阻
× × －
— ○
SOP
○ ○ －
引脚元件 ○
HSOP
○ ○ －
引脚元件 ○
SOJ
○ ○ －
引脚元件 ○
QFP
○ ○ －
引脚元件 ○
GaAsFET
○ ○ －
引脚元件 ○
PLCC(QFJ)
○ ○ －
引脚元件 ○
PQFP(BQFP)
○ ○ －
引脚元件 ○
TSOP
○ ○ －
引脚元件 ○
TSOP2
○ ○ －
引脚元件 ○
BGA
○ ○ －
球形元件 ○
FBGA
○ ○ －
球面元件 ×
QFN
○ ○ －
引脚元件 ○
外形识别元件
○ ○ －
外形识别元件 ×
通用图像元件
○ ○ －
外形识别元件 ×
单向引脚连接器
○ ○ －
引脚元件 ○
双向引脚连接器
○ ○ －
引脚元件 ○
Z
引脚连接器
○ ○ －
引脚元件 ○
扩展引脚连接器
○ ○ －
引脚元件 ×
J
引脚插座
○ ○ －
引脚元件 ○
鸥翼形插座
○ ○ －
引脚元件 ○
带减震器的插座
○ ○ －
引脚元件 ○
插入元件
× × ○
球元件（通用图像）
○
其它元件
× × －
— ○
※：DFFP 摄像机是假定插入元件的 VCS。
