第 1 部 基本篇 第 4 章 制作生产程序
4-107
4-3-7-3 设置项目

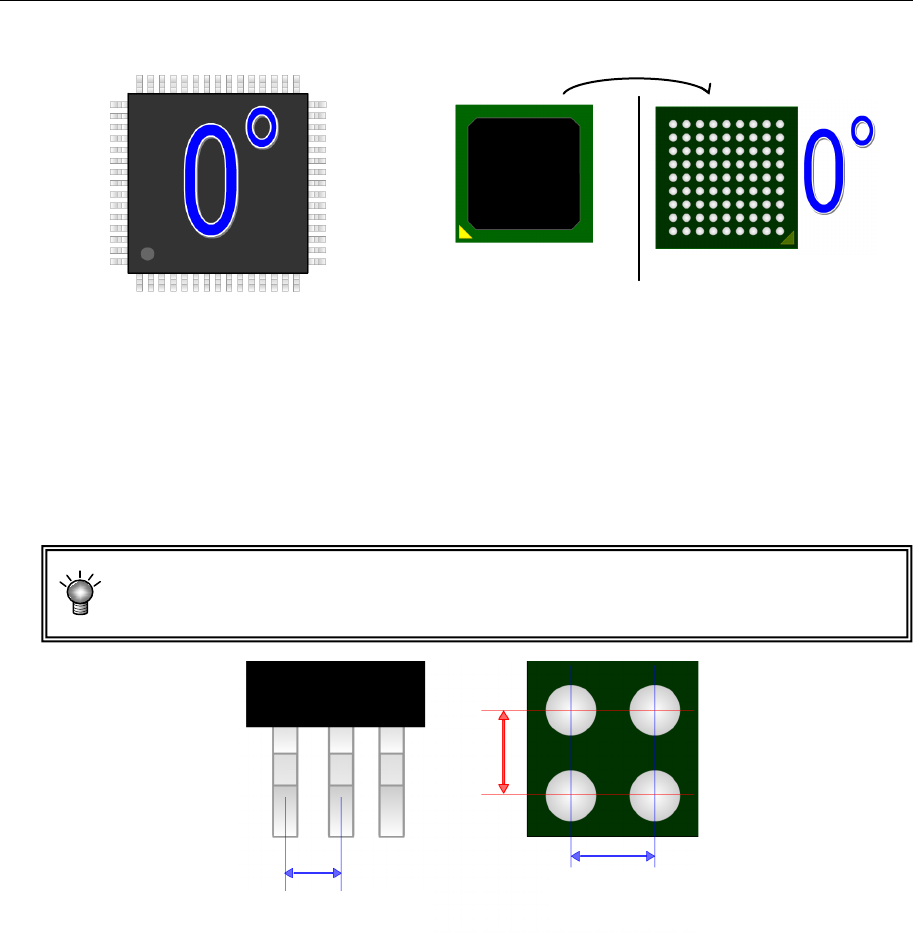

QFP、连接器等的引脚元件采用俯视图，BGA等的球面元件采用仰视图来制作。
<QFP(俯视图)> <BGA>
（1） “元件名”、“元件种类”、“元件尺寸(横、纵)”
显示「元件数据」中已输入的值。变更时，请用「元件数据」执行。
（2） 间距(X、Y)
输入引脚间或球面间(从引脚或球面中心到下一个引脚或球面中心)的距离。
请正确输入“间距”值。“外形尺寸”、“引脚长度”等虽然有一定的盈余，但对于“间
距”来说，即使有 10µm(0.01mm)的误差也可能会发生识别错误。
俯视图
仰视图
引脚间距
球面间距
第 1 部 基本篇 第 4 章 制作生产程序
4-108

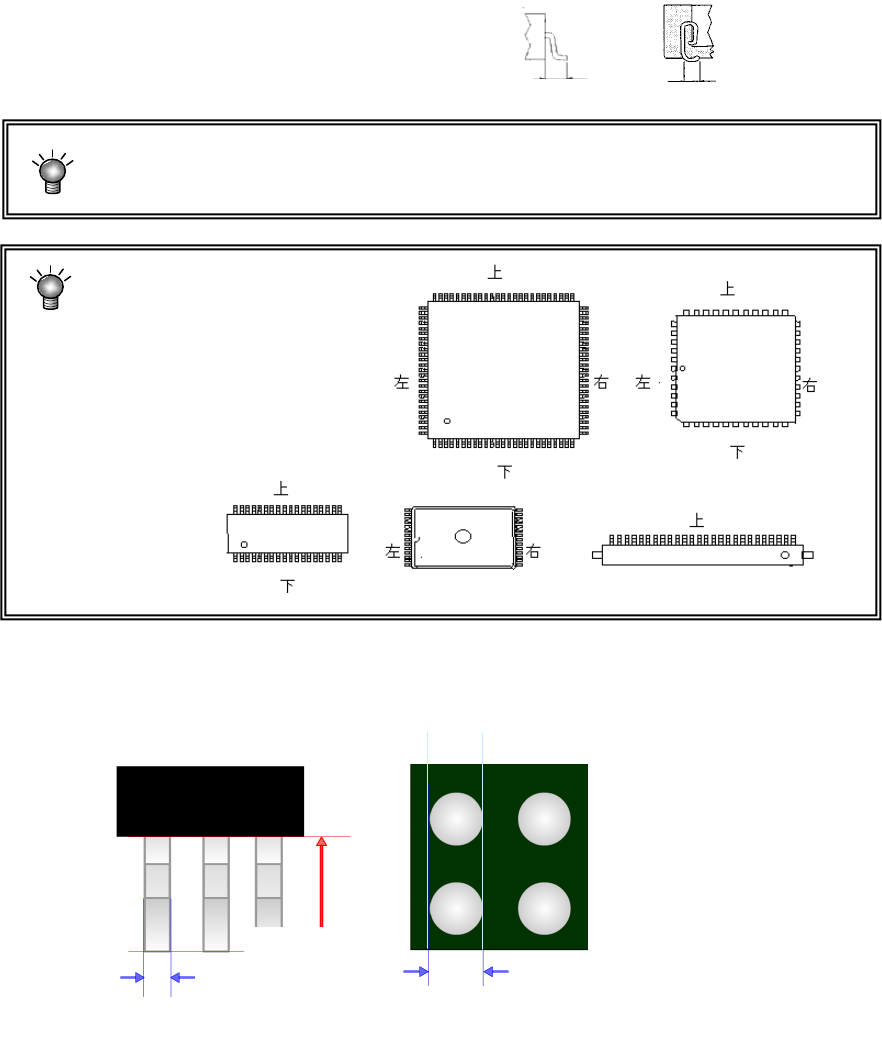

（3） 引脚的长度 （ 下、右、上、左）
输入引脚的长度。有下、右、上、左的输入位置，根据元件类型决定需要的输入位置。
QFP，由于4个方向长度相同，只需输入1处(长度下)。
(显示*标记的项目不需要输入。)
输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模部内侧(元件底部) 都有引脚，
因此可输入比从上面看的长度稍大些的值。
（4） 宽度
输入引脚的宽度、或球的直径。
图像数据中的“下、右、上、左”
以本装置中所定义的
0 度的贴
片方向为基准来表示。
引脚长度
引脚长度
引脚宽度
球宽度
引脚长度
第 1 部 基本篇 第 4 章 制作生产程序
4-109
（5） 引脚数、球数（下、右、上、左）
输入各个方向的引脚数或球数。
即使为缺球的BGA，也请输入假定无欠缺状态时的数目。
关于球欠缺部位，在下一页「4-3-7-3（7）欠缺开始/欠缺数」画面中输入。
当为如下图的BGA时、下、右、上、左都输入“7”。
（6） 弯曲
为了检查引脚水平方向的弯曲，设置检测水平值。
该值是相对于引脚间距的引脚弯曲率。通常请设置为20%～30%。
若缩小判定值，检查将变得严格。
仰视图
ΔＬ
Ｌ
引脚弯曲检测水平
