第 1 部 基本篇 第 4 章 制作生产程序
4-128
4-3-7-6 照明控制
可指定用VCS识别时的照明控制(下图为不进行分割识别时的例子)。
①
分割视野设置（
JM-10
不能使用分割识别）
在进行分割识别时，显示分割次数(目前最大为 4 次)。
“Z2”现在没有使用。
照射图案的编号
(有多个照射图案时，指定其编号)。
分割识别时的识别顺序。
画面显示因照明种类而不同。

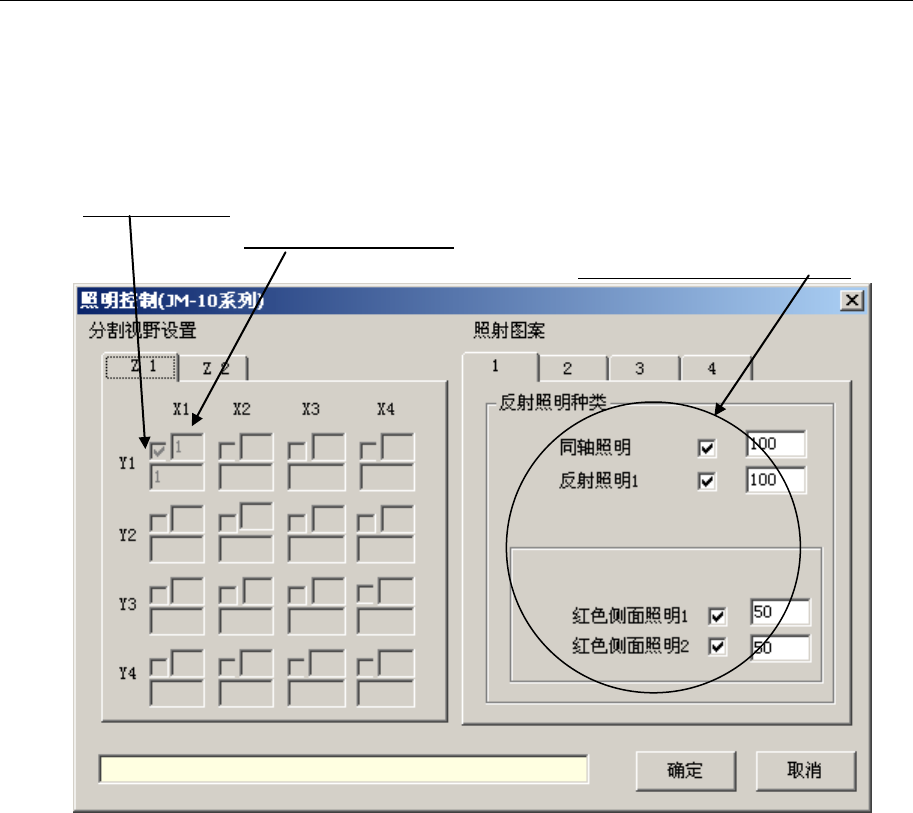

图 4-3-7-6-1 照明控制数据
②
照射图案
可设置各 LED 的亮度。
亮度以 100 为基准、可设置 20(暗)～200(明)范围内的亮度，一般请使用初始值。
第 1 部 基本篇 第 4 章 制作生产程序
4-129
4-3-7-7 VCS 的构造
JM-10的元件用照明大致有以下2种照明类型：
●反射照明(标准照明、红色)
●侧面照明(BGA、FBGA用照明，蓝色、红色)
(1)
反射照明
(参见图 4-3-7-7-1、图 4-3-7-7-2)
是由同轴照明(半透半反镜照明)、下方照明，红色侧面照明(上下层)3个照明区构成的红色
照明。是除去BGA元件的元件默认照明，由于是从3个方向照明，因此即使像镜面引脚、
镀锡引脚等很难检测的引脚也不易受引脚材质、加工、涂层的影响，可进行稳定的元件摄
像。
(2)
侧面照明
(参见图 4-3-7-7-1、图 4-3-7-7-2)
是用于识别基板型BGA(FBGA)
※
1
焊球的照明。从球的横向进行照明(通常为蓝色)。
此外，侧面照明有通常的蓝色侧面照明(上下层)和红色侧面照明(上下层)
※
2
，但蓝色侧面照
明和红色侧面照明不能同时亮灯。
※1 基板型BGA： 为一般的BGA，球体明亮，背景为暗色。
与此相反，背景颜色明亮的BGA被称为陶瓷型BGA。
※2 红色侧面照明： 对基板型BGA(FBGA)的背景 (保护层和插入件)使用蓝色材料的元
件，在蓝色侧面照明、背景发光时使用此照明。
第 1 部 基本篇 第 4 章 制作生产程序
4-130
图 4-3-7-7-1 VCS 单元
图 4-3-7-7-2 侧面照明单元
侧面照明蓝色（１层）
侧面照明红色（１层）
侧面照明蓝色（
2 层）
侧面照明红色（
2 层）
侧面照明(4 方向)
同轴照明
・ 54mm 视野摄像机
・
27mm 视野摄像机
・
DFFP 摄像机
（选择摄像机）
下方照明
