第 1 部基本篇第 4 章制作生产程序

4-136

（1）分配

图 4-4-1-2-2 优化

1) 吸嘴

选择用「机器设置设置吸嘴」，或已优化的吸嘴配置。

①全部自动分配

：忽略机器设置的吸嘴设置，优化吸嘴配置。在这种情况下，生产节拍加

快，但需变更机器设置，准备工作可能多会花时间。

②使用固定吸嘴，空ATC上自动分配

：继续使用机器设置的固定吸嘴，根据ATC空白部优化

结果,有时要追加配置必要的吸嘴。一般在吸嘴有富余时选择此项设置，

但(对追加的吸嘴)需要变更机器设置。

③使用固定吸嘴：

继续使用机器设置的吸嘴。可节省准备工作时间，请在小批量多品种生

产时选择此项设置。

2) 吸取数据

在吸取数据的“供应”项目上若已经指定了供料器配置时，可选择是按指定进行分配,还

是忽略该指定进行优化。

①分配[自动选择]状态项：

已被指定的供料器按指定配置，只对“自动选择”的供料

器进行优化。

②全部自动分配：

忽略已指定的供料器配置，全部进行优化。

进行过一次优化后，优化结果将被反映在吸取数据中。此后，编辑数据时，要重

新进行优化时请选择“全部自动分配”；只需追加变更部分时请选择“分配[自动选

择]

状态项

”。

第 1 部基本篇第 4 章制作生产程序

4-137

（2）区域

指定配置供料器的区域。

可将所有的供料器只配置在前面或后面。

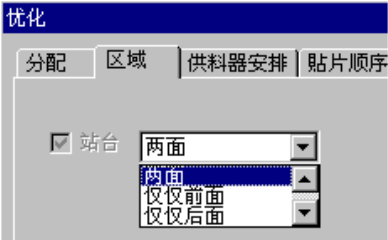

图 4-4-1-2-3 优化

注：不使用“站台”。

●两面

：在所有区域的供料器台上配置供料器。

●仅仅前面

：仅在前面的供料器台上配置供料器。

●仅仅后面

：仅在后面的供料器台上配置供料器。

●前面优先

：优先在前面的供料器台上配置供料器。

●后面优先

：优先在后面的供料器台上配置供料器。

*安装有圆型供料器专用台架时，不能选择「前面」进行优化。

第 1 部基本篇第 4 章制作生产程序

4-138

（3）供料器安排（供料器配置选项）

指定配置供料器的起点。

若把供料器都安排在贴片中间点上，就可缩短从吸取到贴片的时间，也可缩短贴片时间。

图 4-4-1-2-4 优化

●

把供料器安排在贴片中间点

：

各贴片点按X坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的

贴片点位置上。

●

把供料器安排在贴片平均点

：将供料器安排在贴片平均点上：

将供料器安排在离各贴片点平均坐标最近的位置上。

图 4-4-1-2-5 3 点贴片时的供料器配置图

● 若元件件数多，且贴片点在整个基板上平均分布时，则两种结果相同。

● 一般来说，所有的贴片点中，仅一部分贴片点偏离贴片位置进行贴片时 “中间点”

比较有利，其它情况时，“平均点”比较有利。

第 2 个近的贴片点

(此时为中间点)
