第 1 部 基本篇 第 4 章 制作生产程序 4- 144 4-4-2-2 保存文件 新建程序时， 从优化条件设置画 面中单击 「 执行 」 按钮后， 显示 “另存 为” 画面。 请指定文件名并 进行保存。 ① 指定“保存位置 ”的 “驱动器”和“目 录” 。 ②输入文件名， 单击「保 存」 。 图 4-4-2-2-1 保存文 件
第 1 部 基本篇 第 4 章 制作生产程序
4-143

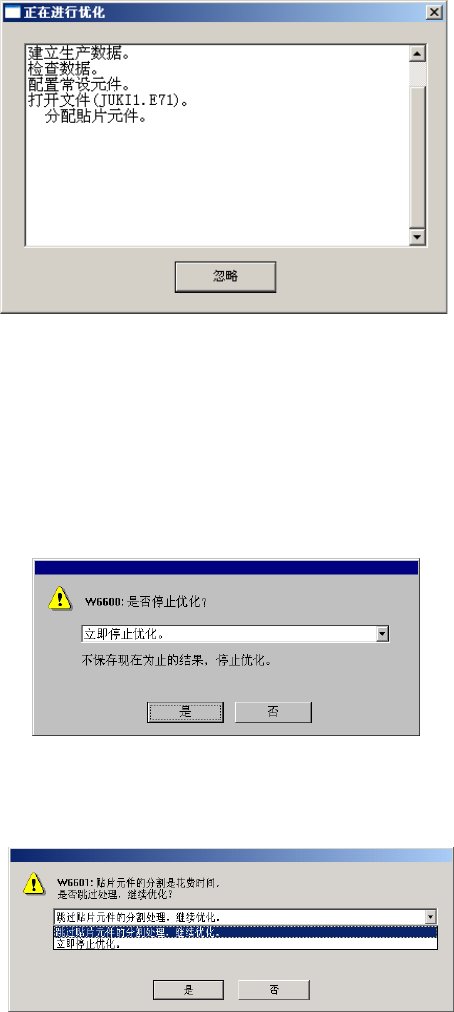

3）优化分配处理进入长时间处理的情况下，如下图所示，正在进行优化的画面中的按钮不
显示「停止」，而显示「忽略」。
4）优化正常结束时，“优化进行中”画面消失。
发生错误时，显示错误信息。
在进行优化的过程中，可通过单击「停止」按钮来中断优化。
5）单击「停止」按钮，显示如下的确认信息。
6）单击「忽略」按钮时，显示如下确认信息。
①跳过贴片元件的分割处理，继续优化：
仅跳过费长时间的处理，继续进行优化。这时，
在继续开始之前可能需要几十秒时间。
②立即停止优化：
立即停止优化。
（3）单击「是」执行上述选择的处理。
第 1 部 基本篇 第 4 章 制作生产程序
4-144
4-4-2-2 保存文件
新建程序时，从优化条件设置画面中单击「执行」按钮后，显示“另存为”画面。请指定文件名并
进行保存。
① 指定“保存位置”的 “驱动器”和“目录”。
②输入文件名，单击「保存」。
图 4-4-2-2-1 保存文件
第 1 部 基本篇 第 4 章 制作生产程序
4-145
4-4-2-3 确认分开贴片数据
通过优化，显示已分开的贴片数据。
请从菜单中选择「优化」/「分开贴片数据」。
图 4-4-2-3-1 选择分开贴片数据菜单
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更了过生产程序时，不
能选择。
显示如下的分开贴片数据画面。
图 4-4-2-3-2 分开贴片数据显示例
●优化顺序显示时的粗线，表示在 1
次吸取贴片的周期动作中被配对的数据的区
分。
