第 1 部 基本篇 第 1 章 设备概要
1-26
1-2-4 对象元件及元件包装方式
(1) 适用元件尺寸 单位： mm
规格 元件尺寸
×
激光识别
根据元件尺寸，可吸取的吸嘴、吸取元件数不同
（注 1）（ 注 2）（注 10）
最小 ：0.6×0.3（注 12）
最大 ：正方形元件□33.5（注 14
）
图像
统一识别
54mm 视野摄像机
反射 □3～□33.5（注 14）
透过 －
27mm 视野摄像机
反射 1.0×0.5（注 7）～□20（注 14）
透过 －
DFFP 摄像机
反射 □3～□20（注 14）
透过 －
图像
分割识别
54mm 视野摄像机
反射 －
透过 －
27mm 视野摄像机 DFFP 相机 反射 －
28mm
・插入元件
(28mm)
・表面贴装元件
(25mm)
LNC60
0.09～28（插入元件时）（注 15
）
25（表面贴装元件时）
VCS 统一识别
0.09～25（表面贴装元件时）
（注 16）
VCS 分割识别 －
激光识别
（注 6）
LNC60 0.65 以上
VCS 识别
（注 3）（ 注 5）
54mm 视野摄像机 0.38～2.54
27mm 视野摄像机 0.3～2.54
激光识别
（注 6）
LNC60 1.0～1.27
VCS 识别
（注 4）
54mm 视野摄像机 1.0～3.0
27mm 视野摄像机 0.5～2.0
VCS 识别
54mm 视野摄像机
φ
0.4～
φ
1.0
27mm 视野摄像机
φ
0.2～
φ
0.63
图像识别
DFFP 摄像机(注 7)
纵横比为 1：1～1.2 的长方形或椭
圆(注 8)
图像识别
DFFP 摄像机(注 7)
0.200～1.100
图像识别
DFFP 摄像机(注 7)
0.500～11.000
第 1 部 基本篇 第 1 章 设备概要
1-27
注1. 最小尺寸，应大于模部尺寸□1.7mm。最大尺寸，吸取时的吸取 XY 误差应小于±1mm，
角度误差小于±3°。使用 LNC60 贴片头贴装大于□10.0mm 的元件时，仅能使用 3 个贴
片头吸取。
注2. □10mm 在软件上作为对角 15mm（□10.6mm）进行处理。
注3. 通用图像元件类型的引脚元件（多间距连接器等），各 VCS 的可识别间距与上表不同，
54mm 视野摄像机为：0.5～22.0mm、27mm 视野摄像机为：0.3～11.0mm
27mm 视野摄像机
DFFP 摄像机：0.3～11.0mm。
注4. 通用图像元件类型的球元件（复合列等）的可识别间距与上表不同，54 mm 视野摄像
机为：1.0～22.0mm、27 mm 视野摄像机为 0.25～11.0mm。
注5. 对应引脚长度，54 mm 视野摄像机最大可识别 0.4mm，27 mm 视野摄像机最大可识别
0.14mm。但 0.4mm 以下时，引脚前端形状不是平的，则不保证精度。
注6. 激光识别对引脚间距、球间距，均不能识别。
注7. 不对应表面贴装元件中的 DFFP 摄像机识别。
注8. 管脚（引脚）前端要为平坦的。管脚（引脚）形状不能是弯曲的，须为直的。
注9. 对适用元件类型列表中列为不适用的元件类型（1.0×0.5～□3mm 尺寸的电阻芯片等）
进行图像识别时，请作为通用图像元件进行识别。

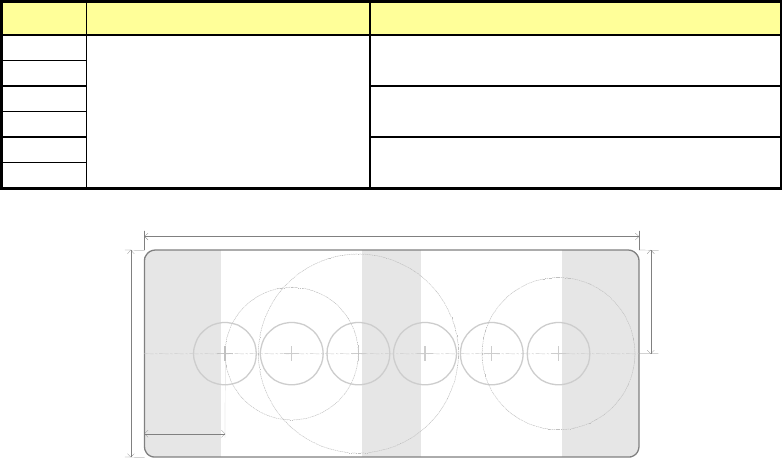

注10. 各种吸嘴识别的元件尺寸如下所示。
注11. 即使超过□20mm 时，26.5×11 也可适用。（严格而言长边 26.5mm 以下，短边 20mm 以下，
且对角 30.7mm 以下的元件可以适用）
注12. 0603mm 元件的贴片条件：需要安装 HMS，按顺序吸取。
吸嘴号
同时可测量元件尺寸 最大元件尺寸
1
0.6 × 0.3mm
～
□10.0mm
（直径 15.0mm 以内）
□20.0 ㎜（注 11）
2
3
□33.5 ㎜
4
5
□20.0 ㎜（注 11）
6
#1
#2
#3
#4
#5
#6
26.5
53.0
120.0
17.5
第 1 部 基本篇 第 1 章 设备概要
1-28
注13. 由于元件尺寸不同，最小元件的高度不同。要设置准确，取决于窗口宽度，元件的对角幅
度越小，最小元件的高度值就越小。最小元件的高度的关系，请参见下图。
0.1
1
10 100
0.01
0.1
1
10
注14. 元件高度超过 25mm 时，为□10mm 以下。
注15. 主体部分的最大高度为 25mm，在 28mm 以内的引脚可任意对应分隔。
注16. 插入元件不对应 VCS 识别。
mm
元件对角的宽度／2〔mm〕
＜最小元件高度摘录＞（单位：mm）
元件尺寸 对角
宽度/2
最小元件
高度
0.6×0.3mm 0.335 0.09
1.0×0.5mm 0.560 0.12
1.6×0.8mm 0.895 0.16
2.0×1.2mm 1.166 0.18
□5mm 3.535 0.45
□10mm 7.070 0.85
