第 1 部 基本篇 第 4 章 制作生产程序
4-169
注意
为了避免人身伤害，在操作 HOD 过程中，切勿将手放入装置内部，也不要将
脸和头靠近装置。
＜
操作步骤
＞
①使用鼠标选择示教位置。
②按下示教按钮。
③显示出可示教设备的示教画面。
④当选择摄像头时，摄像机的图像会显示在监视器上。请一边看着监视器，一边操作“移动
按钮”对准位置。
⑤要确定时，请按[ENTER]键，要取消时，则按[CANCEL]键。
第 1 部 基本篇 第 4 章 制作生产程序
4-170
4-5-2-2 摄像机示教
关于摄像机示教的详细操作情况请参见 4-5-2-8 章。

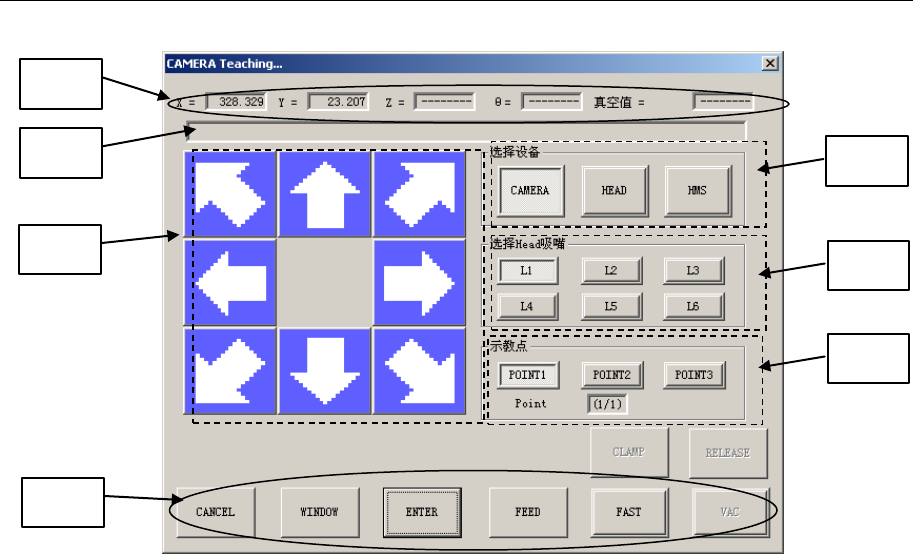

图 4-5-2-2-1 摄像机示教
①当前坐标、真空值
显示 XYZ
θ
轴的当前坐标、真空值。
②信息
显示信息。（例如「已到极限，无法移动」等）
③移动按钮
按移动方向的按钮时，OCC 会向该方向移动。
④选择设备
进行设备的选择。
⑤选择贴片头吸嘴
设备为贴片头时，对贴片头进行选择。
⑥示教点
选择示教的点数。详情请参见 4-5-2-1。
⑦［CANCEL］按钮
取消示教模式，退出。
［WINDOW］按钮
进入 WINDOW 示教模式。
［ENTER］按钮
确定示教模式，退出。
③
①
②
④
⑤
⑥
⑦
第 1 部 基本篇 第 4 章 制作生产程序
4-171
［FEED］按钮
顶推一次供料器，送出元件。但是，径向供料器MRF-L供料器类型传送2次时，会
顶推2次送出元件。
［FAST］按钮
在选择此按钮的状态下使 XY 轴运行时，移动速度会变快。
［VAC］按钮
真空 ON／OFF。
但是仅当设备为贴片头时，才可对该贴片头进行开/关。
［CLAMP］按钮
夹紧供料器。
仅当对象元件的包装为 INS 带状时，才可执行夹紧。
不能从 HOD 进行[CLAMP]动作。
［RELEASE］按钮
解除供料器。
仅当对象元件的包装为 INS 带状时，才可进行夹紧解除。
不能从 HOD 进行[RELEASE]动作。
注意
＜径向供料器／轴向供料器使用时的注意要点＞
对于径向供料器／轴向供料器，在以下的状态下按下[送料]按钮，元件会在供
料器中阻塞，敬请注意。
・ 吸取位置上有元件的状态下
・ 对于径向供料器类型 MRF-L／轴向供料器类型 MAF-L，误设定供料器类
型（1 次送料/2 次送料）的状态下
