第 1 部 基本篇 第 4 章 制作生产程序
4-171
［FEED］按钮
顶推一次供料器，送出元件。但是，径向供料器MRF-L供料器类型传送2次时，会
顶推2次送出元件。
［FAST］按钮
在选择此按钮的状态下使 XY 轴运行时，移动速度会变快。
［VAC］按钮
真空 ON／OFF。
但是仅当设备为贴片头时，才可对该贴片头进行开/关。
［CLAMP］按钮
夹紧供料器。
仅当对象元件的包装为 INS 带状时，才可执行夹紧。
不能从 HOD 进行[CLAMP]动作。
［RELEASE］按钮
解除供料器。
仅当对象元件的包装为 INS 带状时，才可进行夹紧解除。
不能从 HOD 进行[RELEASE]动作。
注意
＜径向供料器／轴向供料器使用时的注意要点＞
对于径向供料器／轴向供料器，在以下的状态下按下[送料]按钮，元件会在供
料器中阻塞，敬请注意。
・ 吸取位置上有元件的状态下
・ 对于径向供料器类型 MRF-L／轴向供料器类型 MAF-L，误设定供料器类
型（1 次送料/2 次送料）的状态下
第 1 部 基本篇 第 4 章 制作生产程序
4-172
4-5-2-3 Head 示教
Head 示教时，可选择 XY 轴、Z 轴、
θ
轴的各示教模式。
除此以外，与摄像机示教相同。
有关贴片头示教操作的详情，请参见 4-5-2-8 章。
（1）XY轴示教

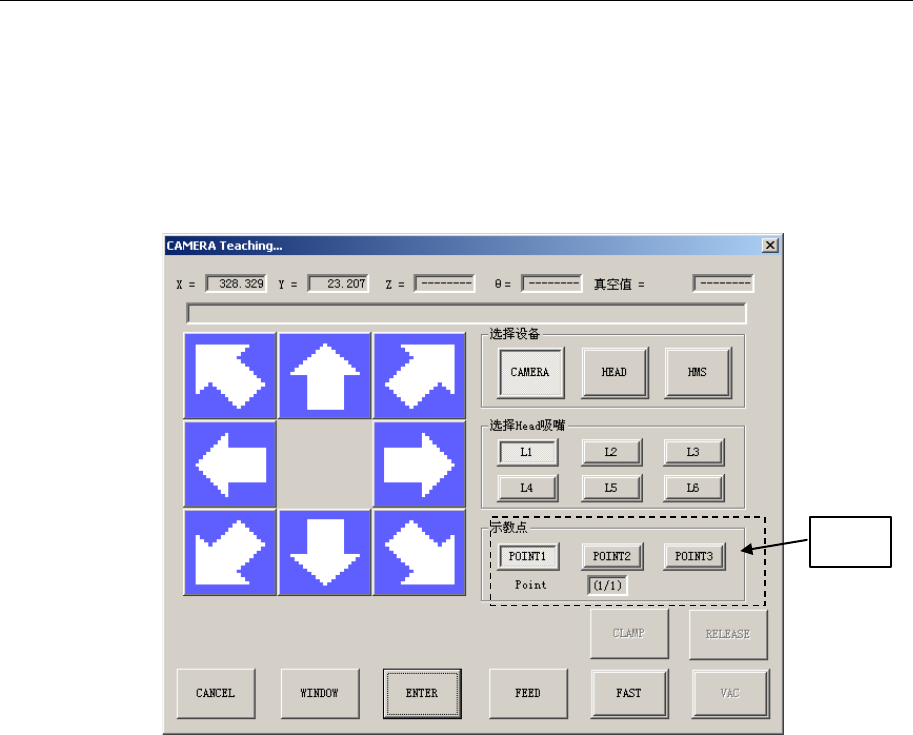

图 4-5-2-3-1 XY 轴示教
①移动轴
选择进行示教的模式。
［
XY
］ ： XY 轴示教模式
［
Z
］ ： Z 轴示教模式
［
Theta
］ ：
θ
轴示教模式
①
第 1 部 基本篇 第 4 章 制作生产程序
4-173
（2）Z轴示教

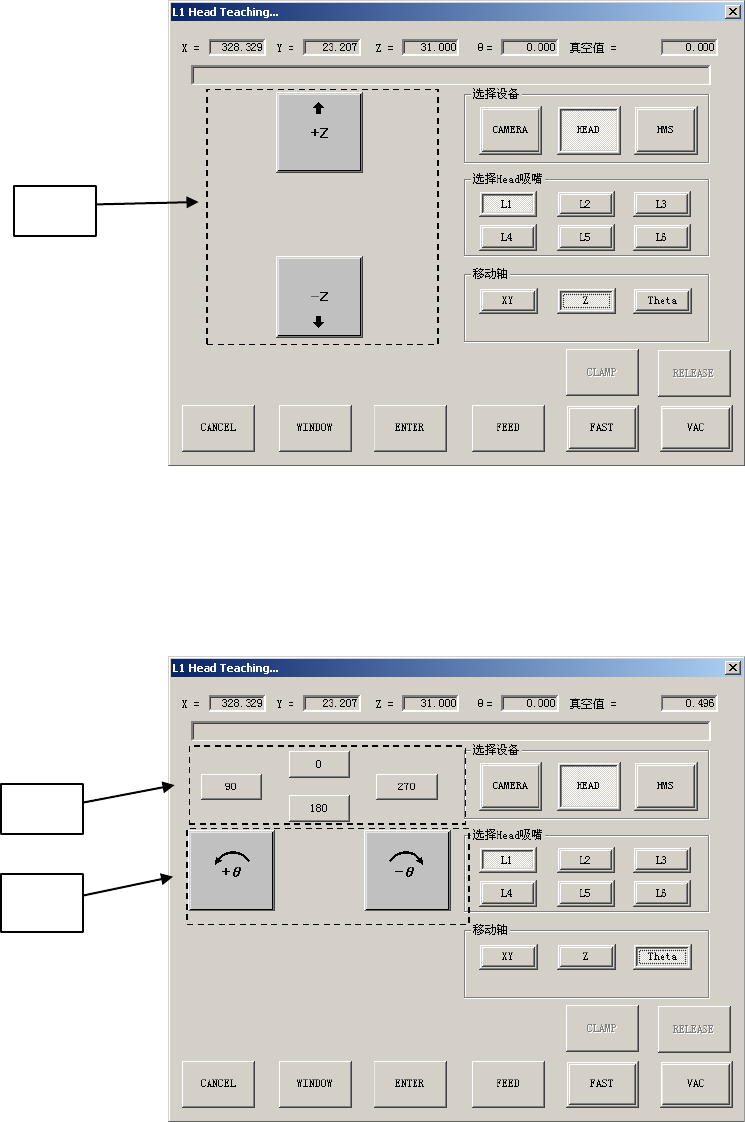

图 4-5-2-3-2 Z 轴示教
①上下移动按钮
按上下移动的方向按钮时，贴片头会向该方向移动。
（3）
θ
轴示教
图 4-5-2-3-3
θ
轴示教
①角度按钮
θ
轴向 0°、90°、180°、270°各角度旋转。
②旋转按钮
θ
轴向＋方向、－方向各个方向旋转。
①
①
②
