第 1 部 基本篇 第 4 章 制作生产程序
4-174
4-5-2-4 HMS 示教
配备有 HMS 时，可按 HMS 规格进行高度方向的示教。
有关 HMS 示教的详情请参见 4-5-2-8 章。

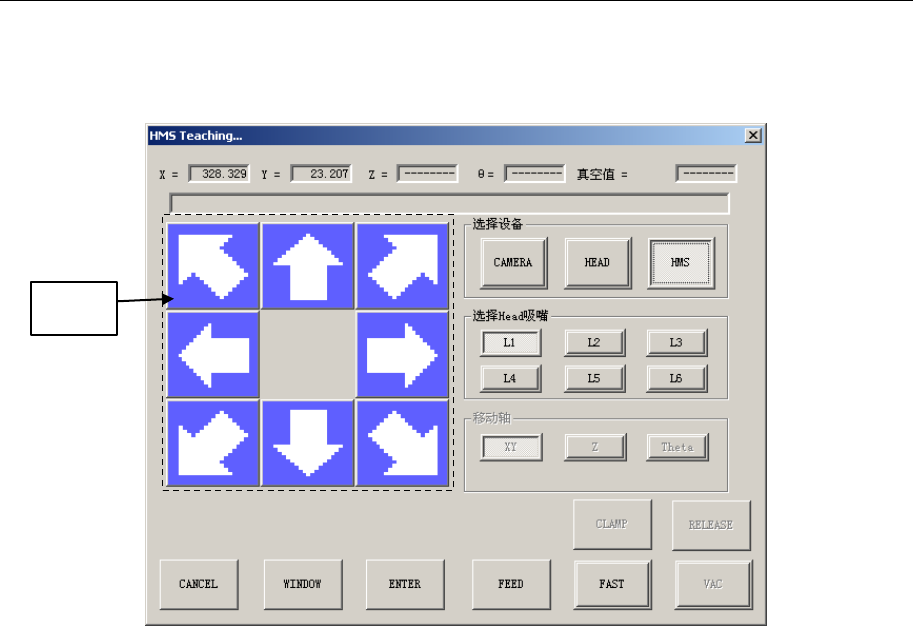

图 4-5-2-4-1 HMS 示教
①移动按钮
按移动方向的按钮时，HMS 会向该方向移动。
①
第 1 部 基本篇 第 4 章 制作生产程序
4-175
4-5-2-5 标记示教
有关标记示教操作的详情，请参见 4-5-2-11 章。

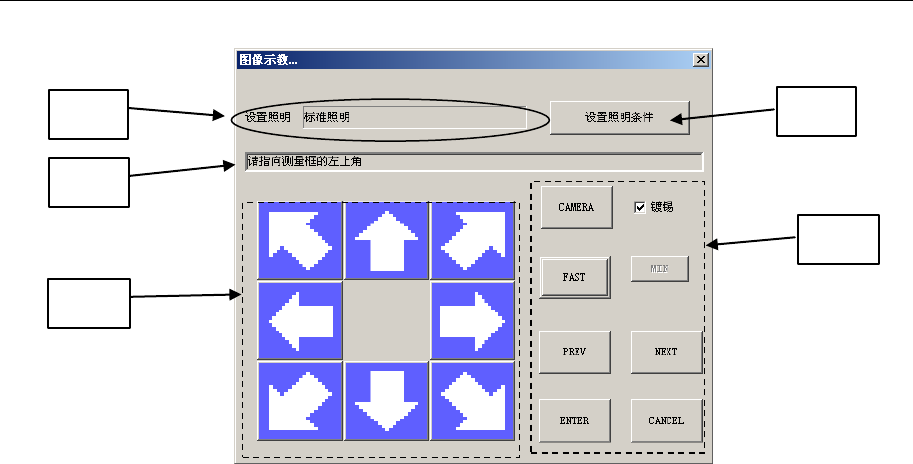

图 4-5-2-5-1 标记示教
①设置照明
显示当前设置的照明设置。
②信息
显示信息。（例如，「请指向测量框的左上角」等）
③移动按钮
使监视器里的显示框移动。
要测量降噪级别时，可按上下方向按钮进行设置。
要选择标记种类时，可按上下方向按钮进行设置。
④设置照明条件按钮
显示照明条件设置对话框，对照明条件进行设置。
⑤［
CAMERA
］按钮
反转极性（黑白的区別）。
［
FAST
］按钮
在选择此按钮的状态下按移动按钮时，测量框的移动速度会变快。
［
PREV
］按钮
在检出框的示教过程中按此按钮，会返回到测量框的示教操作。
［
NEXT
］按钮
仅仅想重新示教检出框时，按此按钮，会进入到检出框示教操作。
［
CANCEL
］按钮
取消标记示教模式，退出。
［
ENTER
］按钮
对标记示教的各项操作设置，进行确定。
［
镀锡
］按钮
选择是否使用镀锡照明。
机器设置的「镀锡印刷识别」有效时显示。
③
①
②
④
⑤
第 1 部 基本篇 第 4 章 制作生产程序
4-176
4-5-2-6 OCC 坏板标记示教
有关 OCC 坏板标记示教操作的详情，请参见 6-5-8 章。
图 4-5-2-6-1 OCC 坏板标记示教
①照明信息
显示当前设置的照明设置。
②信息
显示信息。（例如，「请指定检出框」等）
③移动按钮
移动监视器里显示的检出框。
④设置照明条件按钮
显示照明条件设置对话框，对照明条件进行设置。
⑤［
FAST
］按钮
在选择此按钮的状态下按移动按钮时，检出框的移动速度会变快。
［
CANCEL
］按钮
取消 OCC 坏板标记示教模式，退出。
［
ENTER
］按钮
对 OCC 坏板标记示教模式各操作的设置进行确定。
①
②
③
④
⑤
