第 1 部 基本篇 第 4 章 制作生产程序 4- 177 4-5-2- 7 HOD （手持操作盘）的使用方法 ※ 用“装置选择键 ”选择“ 贴片头”后，可 选择“ No ”键和“装 置名称键” 。 ◆ No 键：示教 Z 、θ时选择。 ※ 用“装置选择键”选 择摄像机后 ，可选择 1POINT 、 2POINT 、 3POINT 及 WINDOW 。通常使用 1POINT 进行示教。请 根据需要选择 。 ◆ 2POINT ：指定 2 …
第 1 部 基本篇 第 4 章 制作生产程序
4-176
4-5-2-6 OCC 坏板标记示教
有关 OCC 坏板标记示教操作的详情，请参见 6-5-8 章。

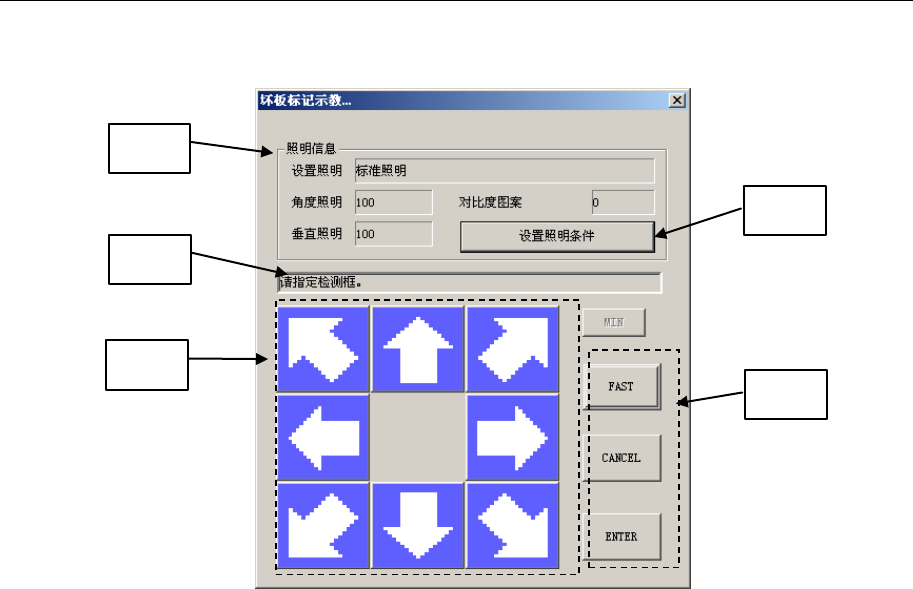

图 4-5-2-6-1 OCC 坏板标记示教
①照明信息
显示当前设置的照明设置。
②信息
显示信息。（例如，「请指定检出框」等）
③移动按钮
移动监视器里显示的检出框。
④设置照明条件按钮
显示照明条件设置对话框，对照明条件进行设置。
⑤［
FAST
］按钮
在选择此按钮的状态下按移动按钮时，检出框的移动速度会变快。
［
CANCEL
］按钮
取消 OCC 坏板标记示教模式，退出。
［
ENTER
］按钮
对 OCC 坏板标记示教模式各操作的设置进行确定。
①
②
③
④
⑤
第 1 部 基本篇 第 4 章 制作生产程序
4-177

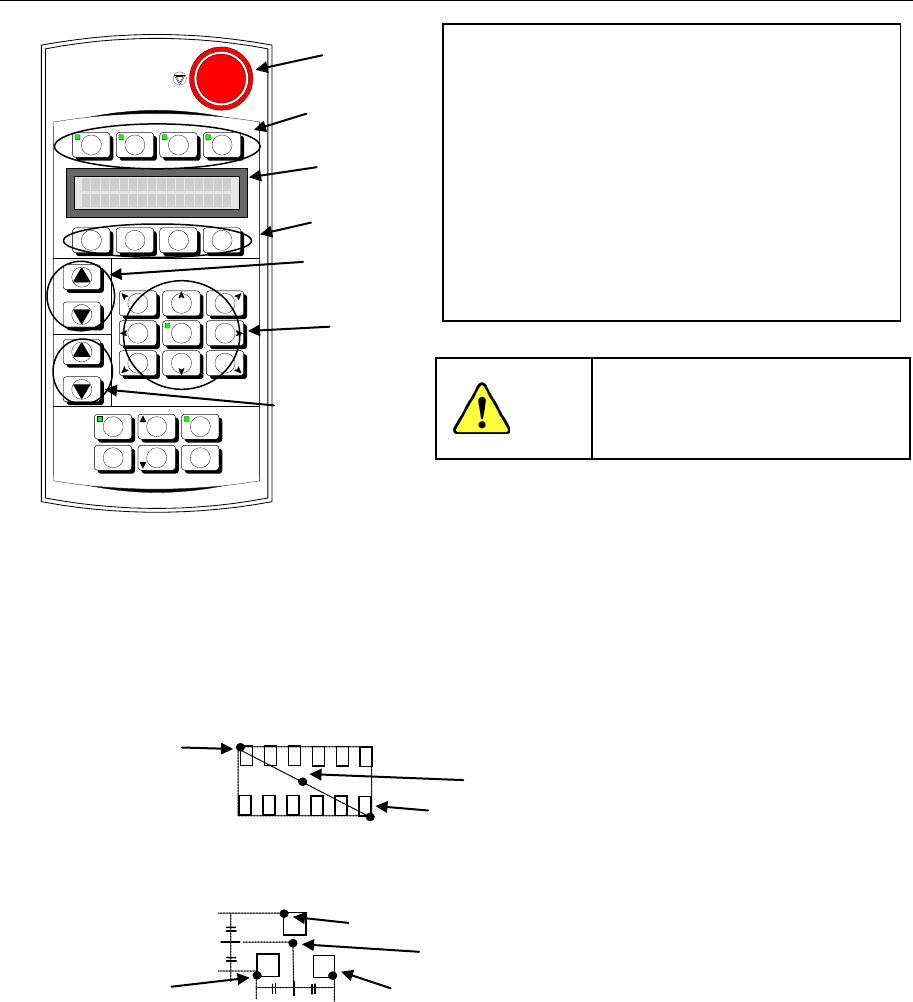

4-5-2-7 HOD（手持操作盘）的使用方法
※ 用“装置选择键”选择“贴片头”后，可选择“No”键和“装置名称键”。
◆ No键：示教Z、θ时选择。
※ 用“装置选择键”选择摄像机后，可选择 1POINT、2POINT、3POINT 及 WINDOW。通常使用
1POINT 进行示教。请根据需要选择。
◆ 2POINT：指定2点，取此2点的中央坐标。
◆ 指定3点，可将X坐标、Y坐标及最大值和最小值的中间值作为坐标。
◆ WINDOW：取由四方形框包围的中央坐标。如选择WINDOW，将在图像监视器上显示四方
形框。操作X、Y的方向键，首先调整左边和上边的位置，然后按下ENTER键。接着调整
右边和下边的位置，然后按下ENTER键，最后再按下ENTER键进行确定。
※不能从HOD进行供料器的夹紧、解除夹紧动作。
<操作步骤>
① 使用鼠标，选择示教位置。
② 按下“装置选择键”，选择示教的设备。
③ 在 LCD
上显示子设备。按“功能键”，选择子
设备(贴片头时、为 L1 贴片头等)。
④
选择摄象机时，图像监视器上显示摄象机的
图像。一边看着监视器，一边操作“移动键”，
调整位置。
⑤ 确定时按[ENTER]键，取消时按[CANCEL]键。
注意
为了避免人身伤害，在进行 HOD
操作过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
※也可在不能完全进入监
视器的大元件(6mm以上)
的示教时使用。
第 1 点
第 2 点
中央的坐标
第 1 点
第 3 点
第 2 点
中央的坐标
-X+Y +Z+Y +X+Y
-
θ
-X +
θ
+X
-X-Y -Z-Y +X-Y
FAST
DEV.NAME
No.
J U K I
F1 F2
F3
F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL ENTER
HMS CAMERA
VACUUM
ON/OFF
HEAD
异常停止
LCD
装置选择键
移动键
No.键
装置名键
功能键
第 1 部 基本篇 第 4 章 制作生产程序
4-178
4-5-2-8 坐标的示教
(1) 基本操作方法
本节将说明坐标示教的基本操作方法。
<步骤>
① 将光标移动到想要示教的数据位置。

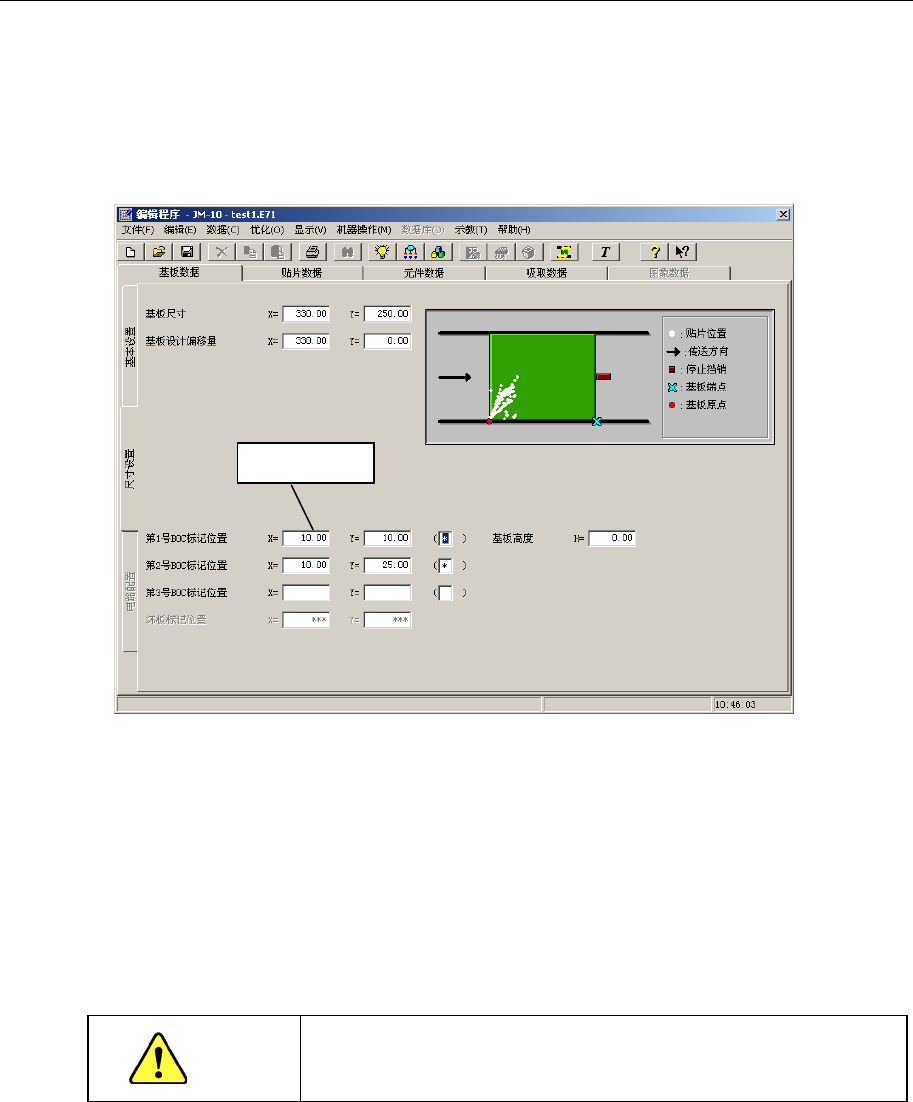

图 4-5-2-8-1 坐标示教(1)
※ 当为 XY 轴示教时，只要在 X、Y 其中 1 个位置进行示教，X、Y 轴两个坐标都可自动输
入。
② 请按示教按钮或 HOD 装置选择键，选择示教使用的装置(CAMERA 等)。
选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
注意
为了避免人身伤害，在操作 HOD
过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
示教 BOC 标记
