第 1 部 基本篇 第 4 章 制作生产程序 4- 179 如果选择了 贴片头 装置， 而吸嘴与示教所 要使用的 吸嘴不同，则需 更 换吸嘴。 此时， HOD 上的 LCD 会显示装置 名称，可确认 进行何种示 教。 图 4-5-2-8-2 坐标示 教（面板） (2) 图 4-5-2-8-3 坐标示教（ HO D ） (3)
第 1 部 基本篇 第 4 章 制作生产程序
4-178
4-5-2-8 坐标的示教
(1) 基本操作方法
本节将说明坐标示教的基本操作方法。
<步骤>
① 将光标移动到想要示教的数据位置。
图 4-5-2-8-1 坐标示教(1)
※ 当为 XY 轴示教时，只要在 X、Y 其中 1 个位置进行示教，X、Y 轴两个坐标都可自动输
入。
② 请按示教按钮或 HOD 装置选择键，选择示教使用的装置(CAMERA 等)。
选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
注意
为了避免人身伤害，在操作 HOD
过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
示教 BOC 标记
第 1 部 基本篇 第 4 章 制作生产程序
4-179
如果选择了贴片头装置，而吸嘴与示教所要使用的吸嘴不同，则需更换吸嘴。
此时， HOD 上的 LCD 会显示装置名称，可确认进行何种示教。

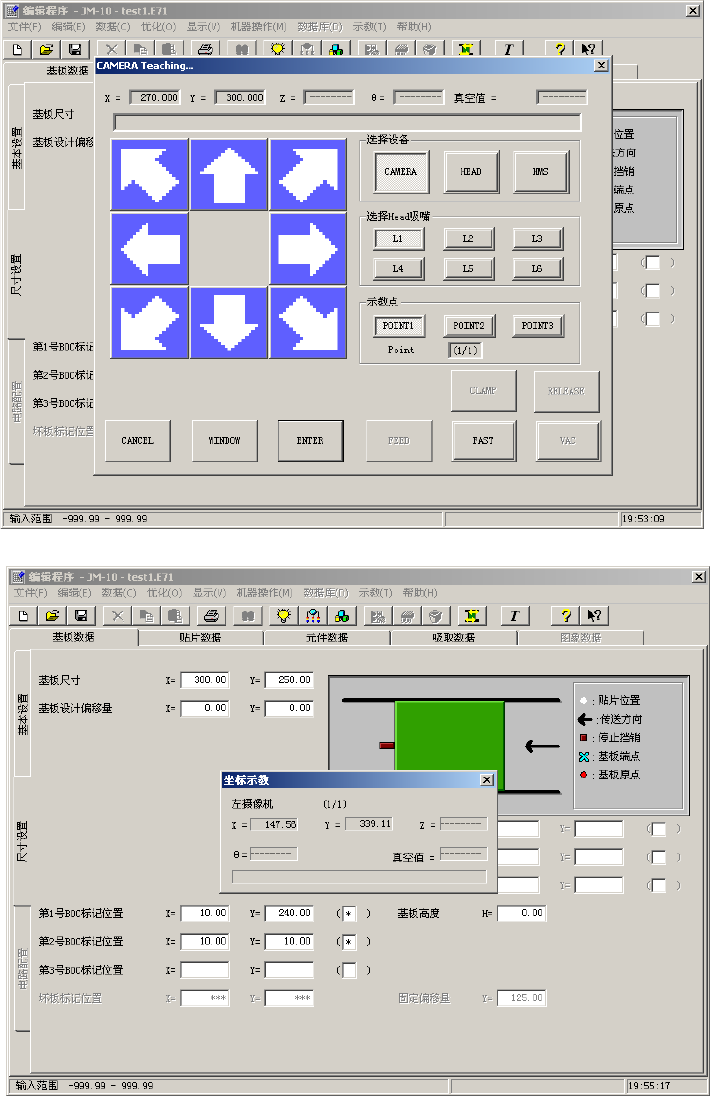

图 4-5-2-8-2 坐标示教（面板）(2)
图4-5-2-8-3 坐标示教（HOD）(3)
第 1 部 基本篇 第 4 章 制作生产程序
4-180
③ 边看监视器，边按“移动键”，将十字光标对准坐标中心。
此时，在移动装置时画面上显示的数值(坐标值等)将发生变化。
此外，移动的装置到达移动界限时，会发出报错声，通知操作人员无法移动。
每按 1 次“移动键”，移动 0.01mm。选择正中的“FAST”后，每按 1 次“移
动键”，移动 0.03mm。如按住不放，则移动更快。可在 LCD 画面上确认移
动状态数值。
④
请按[ENTER]键
，获取已示教的坐标数据。
◇ 一个项目示教结束后，移动到下一示教项目的方法
可按下装置名键的下箭头键或HOD的NEXT来键，移动示教项目。
同样，可按下装置名称键的上箭头键或HOD的PREVIOUS键，移动到上一项目。
在示教过程中按下HOD的CANCEL键时，可结束当前的示教。
如果在生产中按下CANCEL键，装置会返回示教前的坐标。
不在生产中时，装置不移动。
