第 1 部基本篇第 4 章制作生产程序 4- 183 ※ 关于数字放大功能 (1) 功能概要在操作选项中设置了「执行数字放大」时，可在监视器上放大显示摄像机拍摄的图像。需要放大时，请按两次 HOD 的 Window 键。按 C AMER A 、或 W i ndow 键时，图像显示如下。 - 按 CAMERA 键时：显示通常的图像。 - 按第一次 W indow 键时：显示通常的 W indow 示教 …

第 1 部基本篇第 4 章制作生产程序

4-182

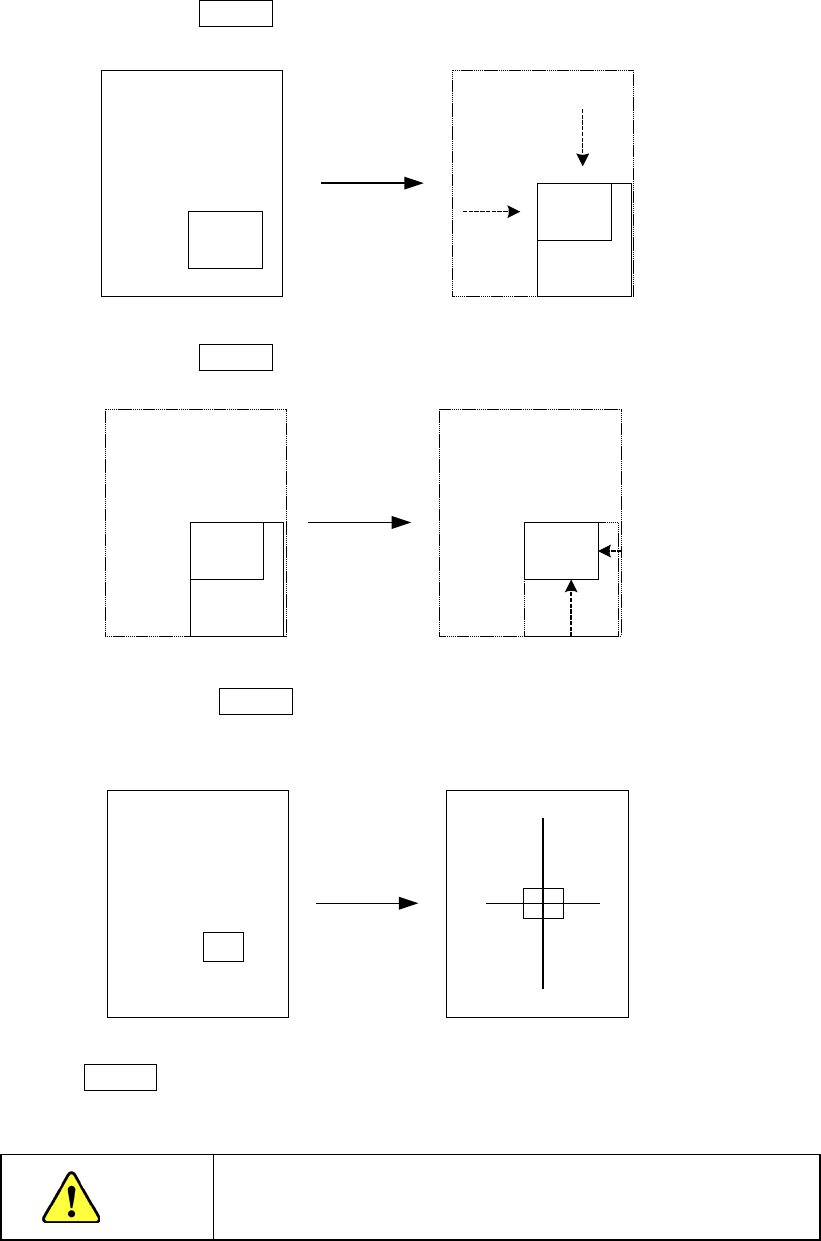

用XY轴用的轴驱动键，来移动窗口框的上面、左面、下面及右面。

先移动上面、左面，按下ENTER键。

再移动下面、右面，按下ENTER键。

移动下面、右面后，按下ENTER键，摄像机移动,

使箱形窗口的中心变为原来十字光标的中

心，箱形窗口变回十字光标。

在此，按下ENTER键，就可获得坐标值。

注意

为了避免人身伤害，在 HOD 操作过程中，切勿将手放入装置内

部，也不要将脸和头靠近装置。

第 1 部基本篇第 4 章制作生产程序

4-183

※关于数字放大功能

(1) 功能概要

在操作选项中设置了「执行数字放大」时，可在监视器上放大显示摄像机拍摄的图像。

需要放大时，请按两次 HOD 的 Window 键。

按 CAMERA 、或 Window 键时，图像显示如下。

- 按 CAMERA 键时：显示通常的图像。

- 按第一次 Window 键时：显示通常的 Window 示教模式。

- 按第二次 Window 键时：显示放大后的图像。

* 有关设置数字放大功能的详细说明，请参见『第 5 章操作选项』。

示教方法：画面上显示方形框后，将方框大小与元件对齐后示教。先按下 HOD 上的 ENTER

键确定方形框，再确认所显示的十字光标中心位置，按 HOD 的 ENTER 键，以

确定示教。

(2) 放大的规格

可根据元件的外形尺寸，切换放大比例。

・选中放大 4 倍时：

长边尺寸为 2.25～1.11mm ，放大 2 倍显示。

长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。

・未选中放大４倍时：

长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。

放大显示功能，在跟踪贴片坐标、跟踪吸取、编辑程序时示教吸取数据的 XY 等场

合均可使用。

(3) 适用放大显示的条件

- 元件外形尺寸的长边尺寸为 2.25mm 以下

- 角度为 0/90/180/270° 时

- 贴装位置：贴装角度 + 电路角度

- 吸取位置：吸取角度

第 1 部基本篇第 4 章制作生产程序

4-184

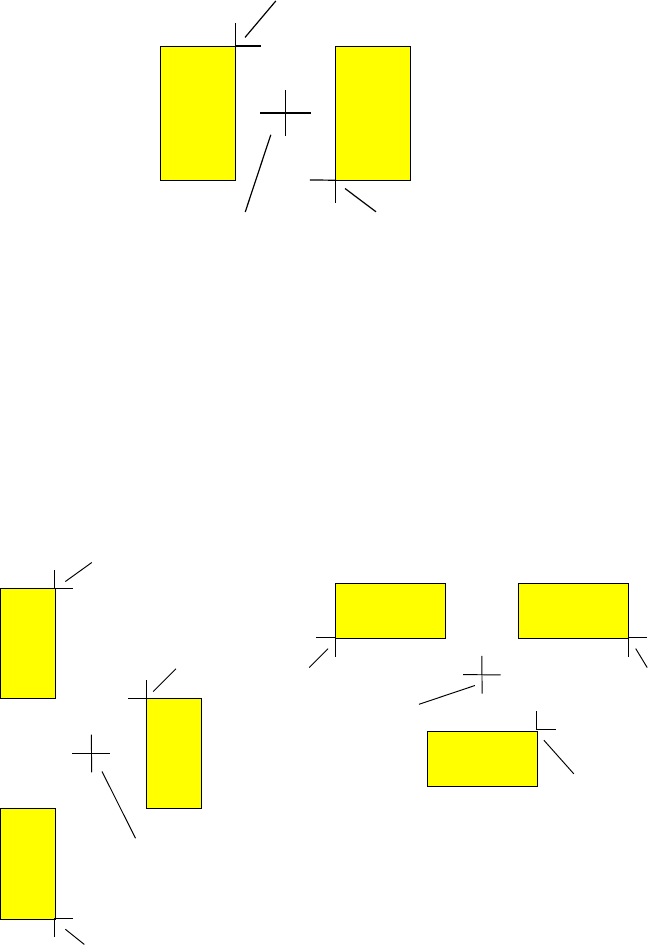

● 2 点或 3 点的示教方法

① 以2点进行示教时

输入上述的A、B2点，通过点A和点B的位置决定2点的中点(点C)坐标，以点C的坐标作为

示教的坐标。

② 进行3点示教时

输入A、B、C3点，以点D的坐标作为示教的坐标。

(点D的X方向为点A、点B、点C的中点，求点A、点B的中点的Y方向)

但3点示教仅当元件的贴片角度为0°、90°、180°及270°时有效。

Ｄ

Ｄ1

基板 PAD
