第 1 部 基本篇 第 4 章 制作生产程序 4- 201 4-5-3 环境设置 设置程序编辑 环境。 从菜单栏中选 择 「 文件 」 / 「 环境设置 」 ，则显示 设置画面。 图 4-5-3-1 环境设置 (1) 单位 选择编辑时的长 度、压力 的显示单位。 ●长度…从 mm 、 1/100mm 、 inch 中选择。 ●压力…从 kPa 、级别中选择 。 (2) 环境 1 ）保存退出 时的状态 ●执行：在下一次 启动编辑程序 时重…
第 1 部 基本篇 第 4 章 制作生产程序
4-200
当不需要改变检出框时，只按ENTER键输入。
**********
**********
此时，如果按下 HOD 的 PREVIOUS 键，可以返回到检出框的示教(③的操作)。
⑥ 识别的示教结束后，标记数据的旁边显示(T)，表示示教已完成。
需对使用的全部标记进行识别示教。
在示教过程中按下HOD的CANCEL键，可结束当前的示教。(此时，至此输入的数据全部无
效)
按下CANCEL键时，装置不移动。
● 关于设置模板时的注意事项
1) 请确认在检出框内没有与已设定的模板相类似的图案。
2) 图案的大小与标准标记相同,请设置为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。用户指定模板数据，不能求出精确的图案中心位置。
因为是以十字光标的移动来进行示教，所以用户指定的位置直接被视作中心位置(而一
般标记，是通过计算获得重心位置，作为图案的中心位置，不会产生误差)。
4) 用户指定的模板，不能进行图像复制。
5) 复制 SSD 中保存的生产程序时，通过主菜单 [文件] 中的 [文件管理（参照器）] 复
制到 HDD 或者 USB 外部存储装置中。
调整完成后按 ENTER 键。

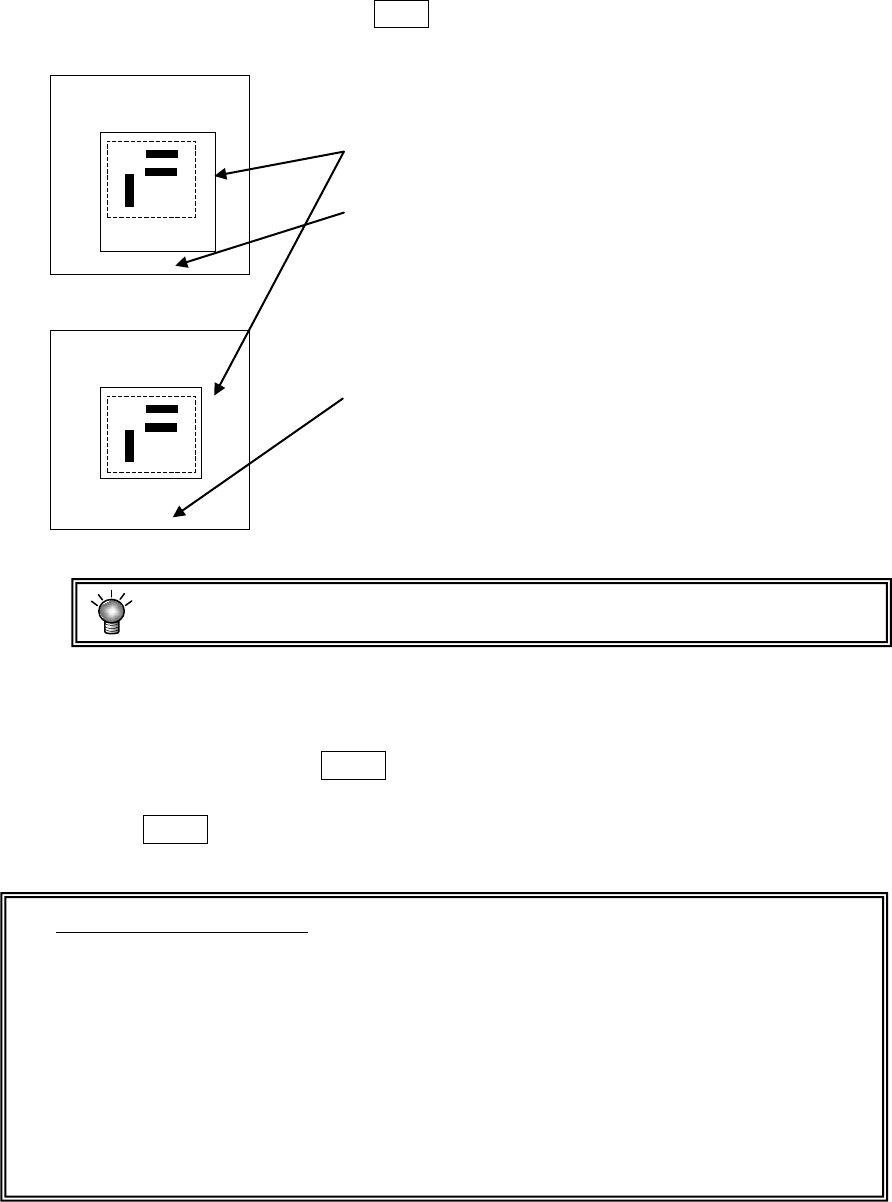

在画面下显示“Set Right-Bottom Point”。
与刻度框同样，设定检测框。
设定方法与刻度框的设定方法相同。
虚线部分为模板设定框，实际不显示。
在画面下方显示“Set Left-Top Point”。
第 1 部 基本篇 第 4 章 制作生产程序
4-201
4-5-3 环境设置
设置程序编辑环境。
从菜单栏中选择「文件」/「环境设置」，则显示设置画面。
图 4-5-3-1 环境设置
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、级别中选择。
(2) 环境
1）保存退出时的状态
●执行：在下一次启动编辑程序时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●不执行：重启编辑程序时，显示新文件名画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-202
2）退出时优化询问
●执行：在未优化的状态下结束程序，则显示询问是否进行优化。
●不执行：不显示询问。
3）数据库注册提示结束
●执行：将元件数据注册到数据库结束后，会提示注册完成。
●不执行：不进行提示。
4）显示插入元件信息
●执行：选择插入元件时，显示判定是否为可插入元件的设置信息。
●不执行：不显示信息。
(3) 数据库文件
指定使用元件数据库还是不使用。
●使用主机元件DB（数据库）时
要使用主机元件数据库时，请选择“使用主机元件DB”。
并且，使用时进行数据库文件的指定。
所谓数据库，是指注册有元件数据（包含图像数据）的文件。
（具体请参阅「第11章数据库」）。
能在程序编辑中使用的数据库只有一个。
也可以建立几个数据库进行运用，但必须根据程序指定要使用的数据库。
＜设置方法＞
①请点击“使用”左侧的勾选框，加入勾选符号。
②请点击「浏览」，在「打开」画面上选择数据库文件。
图 4-5-3-2 打开文件
