4-5-3 环境设置
设置程序编辑环境。
从菜单栏中选择「文件」/「环境设置」，则显示设置画面。

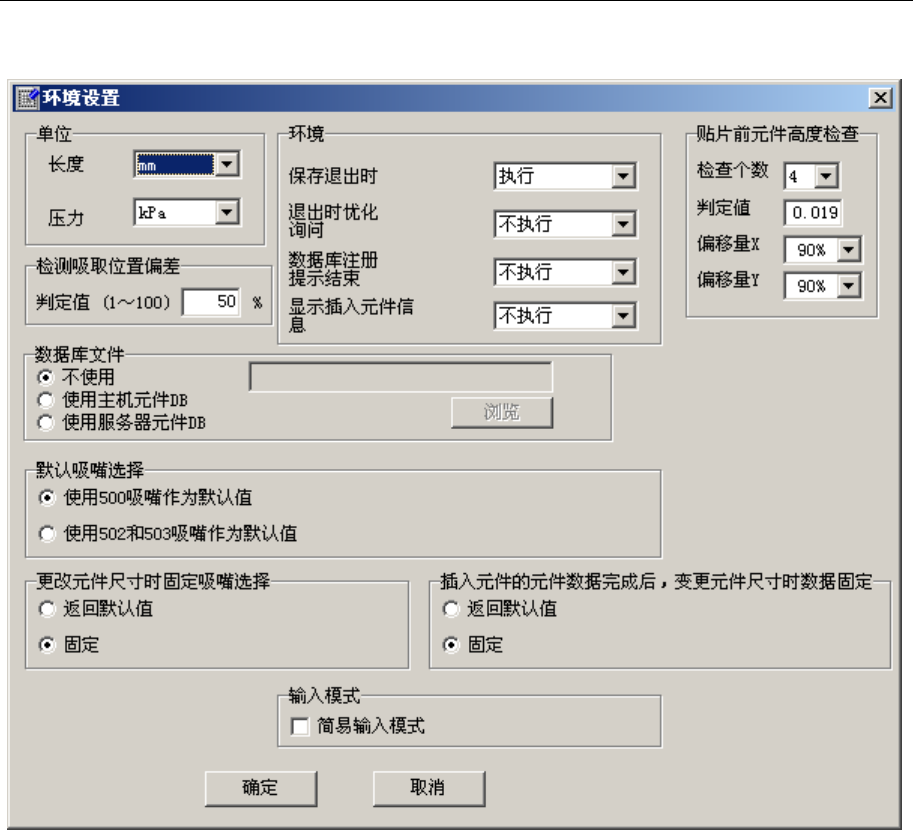

图 4-5-3-1 环境设置
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、级别中选择。
(2) 环境
1）保存退出时的状态
●执行：在下一次启动编辑程序时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●不执行：重启编辑程序时，显示新文件名画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-202
2）退出时优化询问
●执行：在未优化的状态下结束程序，则显示询问是否进行优化。
●不执行：不显示询问。
3）数据库注册提示结束
●执行：将元件数据注册到数据库结束后，会提示注册完成。
●不执行：不进行提示。
4）显示插入元件信息
●执行：选择插入元件时，显示判定是否为可插入元件的设置信息。
●不执行：不显示信息。
(3) 数据库文件
指定使用元件数据库还是不使用。
●使用主机元件DB（数据库）时
要使用主机元件数据库时，请选择“使用主机元件DB”。
并且，使用时进行数据库文件的指定。
所谓数据库，是指注册有元件数据（包含图像数据）的文件。
（具体请参阅「第11章数据库」）。
能在程序编辑中使用的数据库只有一个。
也可以建立几个数据库进行运用，但必须根据程序指定要使用的数据库。
＜设置方法＞
①请点击“使用”左侧的勾选框，加入勾选符号。
②请点击「浏览」，在「打开」画面上选择数据库文件。

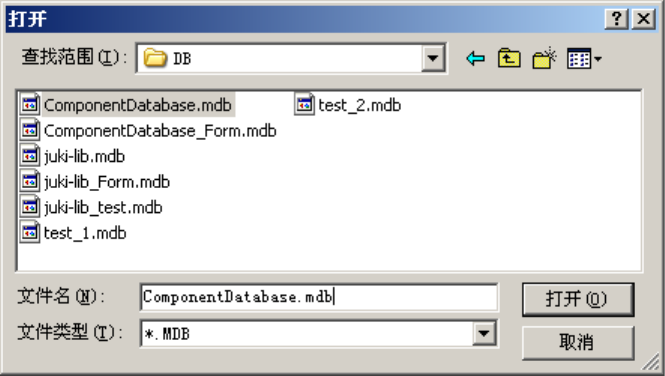

图 4-5-3-2 打开文件
第 1 部 基本篇 第 4 章 制作生产程序
4-203
●使用服务器元件数据库时
要使用服务器元件数据库时，请选择“使用服务器元件 DB”。
浏览数据库时，这时将自动浏览 JaNets 服务器内的数据库。
画面上会显示服务器的 IP 地址和端口号。
※ 关于贴片机侧数据库的详细情况，请参照第11章 数据库；JaNets侧的设置请参照JaNets使
用说明书。
(4) 默认吸嘴选择
在“500 号吸嘴”与“502·503 号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件
数据”自动选择的吸嘴号将发生变化。
例
)指定了“使用 500 吸嘴作为默认值”时
=>如果「元件数据」的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500 号吸嘴”。
(5) 检测吸取位置偏差设定值
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章[4-3-5-2(6) 检查]检测吸取位置偏
差的说明。
(6) 更改元件尺寸时固定吸嘴选择
“返回默认值”：变更元件尺寸时，变更为默认的吸嘴号。
“固定” ：即使变更元件尺寸，保持现在选择的吸嘴号不变。
(7) 输入模式
设置编辑程序的输入模式。
勾选“简易输入模式”后，在新建的制作基板数据可按向导形式（参见 4-3-3-3 章）进行
输入。另外，部分元件数据的输入会被限制。
(8) 贴片前元件高度检查
可变更贴片前进行元件高度检查时的默认值。
●检查个数 …设置元件的检查位置。从 1～4 中选择。
●判定值 …设置检查判定值。输入 0.000～2.000。
●偏移量 X …设置 4 个位置的检查位置偏移值，按元件包装横向尺寸的百分比，从 0%～
100%中选择。
●偏移量 Y …设置 4 个位置的检查位置偏移值，按元件包装纵向尺寸的百分比，从 0%～
100%中选择。
关于贴片前元件高度检查，请参见本章的『4-3-5-2 （7） 测定』中记载的贴片前元件高
度检查的说明。
