4-5-4-1 传送
(1)基板搬入/基板搬出夹紧
执行基板的搬入、搬出，夹紧。
将轴待避到安全位置后，显示下列基板传送画面。

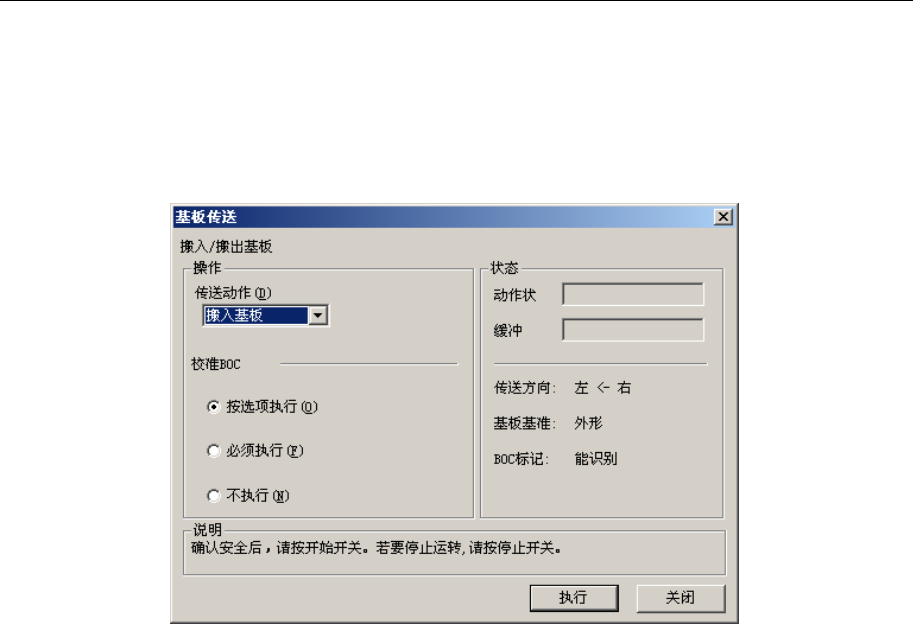

图 4-5-4-1-1 基板传送
·按<开始>开关或「执行」进行传送。
·结束操作时，请按「关闭」。
·在传送过程中因某种原因想取消操作时，可按<停止>开关停止。
第 1 部 基本篇 第 4 章 制作生产程序
4-207

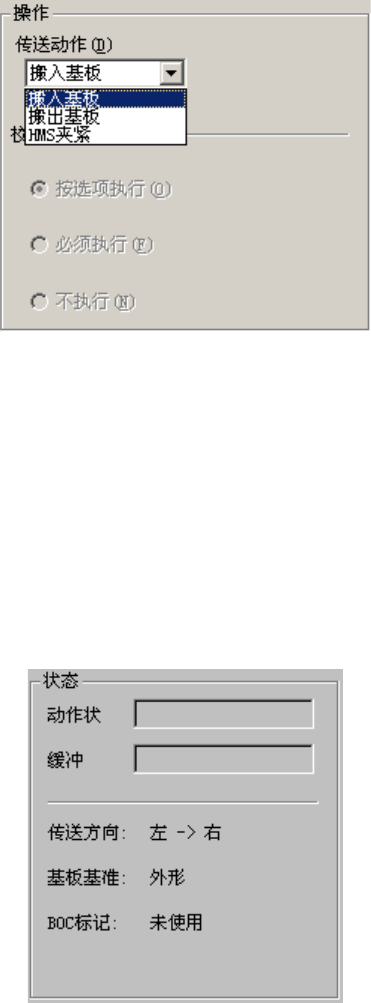

1) 操作
① 传送动作
从一览表中选择搬入或搬出基板。
② 校准BOC
选择是否在搬入基板后马上进行BOC校准。选择「按选项执行」后，则适用操作选项设
定的示教项目设定。
2) 状态
依次显示当前的基板传送内容及动作状况。
第 1 部 基本篇 第 4 章 制作生产程序
4-208
4-5-4-2 测量
在贴片头上安装实际使用的元件，在硬件上进行测量后，将其数据反映到生产程序的功能。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
(1)测量模式
有「连续测量」、「单独测量」和「方向判别」3种测量模式。可通过菜单选择来切换运行
模式。
以下为各模式的功能。
表 4-5-4-2-1 测量模式的内容与菜单
测量子菜单
运行模式
运行内容
单独 单独测量 测量元件画面表格中显示的元件。
连续 连续测量
测量生产程序数据内所有元件/
条件一致的元件。可通过
单独模式，对在测量中因某种原因而导致测量失败的元件
进行个别测量。
方向判别 方向判别测量 以输入的元件外形尺寸、判别高度、判别角度、吸取补正
高度为基础，测量元件方向判别测定的阈值、容限。
以下为各测量模式的处理动作概要流程图。
图 4-5-4-2-1 单独测量流程图 图 4-5-4-2-2 连续测量流程图
单独测量开始
设置条件(对话
框)
停止
开始测量
测量
再测量
结束
显示结果
(对话框)
将结果存入
生产程序
单独测量结束
测量
连续测量开始
设置条件
(对话框)
无对象
元件
是否有
测量对象元件？
停止
详细测量
单独测量
将结果存入
生产程序
连续测量结束
显示结果
(对话框)
结束
测量下
一元件
有对象元件
