第 1 部 基本篇 第 4 章 制作生产程序
4-214
（3）测量操作
1)单独测量
只对选择的元件进行测量。
① 设置单独测量的条件
从菜单栏中选择「机器操作」/「测量」/「单独」后，即显示如下画面。

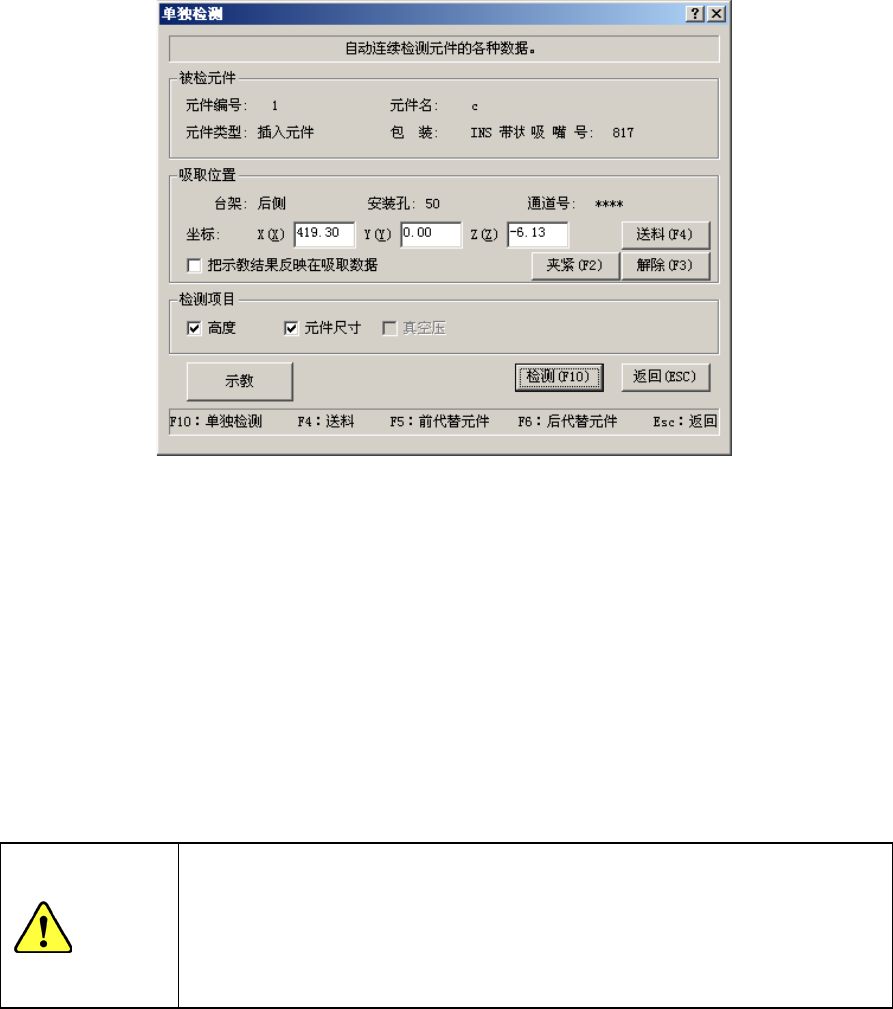

图 4-5-4-2-1 设置单独测量条件
a) 被检元件
显示被检元件的内容。
b) 吸取位置
显示吸取元件的吸取位置的内容。可改变前代替元件及下一替代元件的吸取位置。当
没有吸取数据时，不显示各项目，也不能进行吸取位置的变更、顶推供料器和示教。
● 送料
顶推一下供料器，送出元件。但是，径向供料器MRF-L／轴向供料器MAF-L的供料器类型传
送2次时，会顶推2次送出元件。
＜径向供料器／轴向供料器使用时的注意要点＞
对于径向供料器／轴向供料器，在 以下的状态下按下[送料]按钮，元件会在供
料器中阻塞，敬请注意。
・ 吸取位置上有元件的状态下
・ 对于径向供料器类型 MRF-L／轴向供料器类型 MAF-L，误设定供料器类
型的状态下
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-215
● 夹紧
仅在包装形式为 INS 带时可以使用。对元件执行夹紧（切割）。
● 解除
仅在包装形式为 INS 带时可以使用。对元件解除夹紧（解除切割）。
●
把示教结果反映在吸取数据
选择是否将示教的结果反映到吸取数据中。不勾选此项时，坐标仅适用于此次吸取时。
● 变更吸取坐标的方法
当用于测量的元件的吸取位置与实际有差异时，可以使用示教按钮或HOD示教贴片坐
标。
此外，不进行示教而用手动输入也可变更坐标。
步骤1)将光标移动到X或Y坐标。
步骤2)按下示教按钮或HOD装置的键，进行坐标示教，然后按ENTER键进行确定。

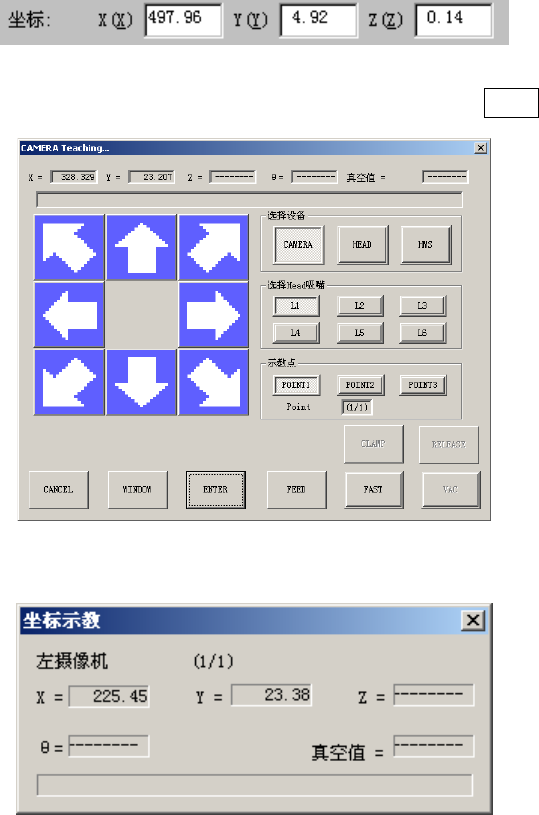

图 4-5-4-2-2 正在示教（示教按钮时）
图 4-5-4-2-3 正在示教（HOD 时）
c) 检测项目
选择需要测量的项目。默认值为选择所有可测量的项目。根据元件种类，可测量的项
目有所不同。
第 1 部 基本篇 第 4 章 制作生产程序
4-216
d)
补正后引脚伸出量
仅限轴向元件才会显示此项。
设定吸取高度测量中轴向吸嘴吸取元件时，引脚从吸嘴前端伸出的长度。
设定结束后，单击单独检测的「检测」，进行单独测量。
② 正在进行单独检测的画面
在单独检测过程中，显示如下画面。显示正在进行单独检测的元件的内容及吸取位置，
并依次显示进行中的处理内容。

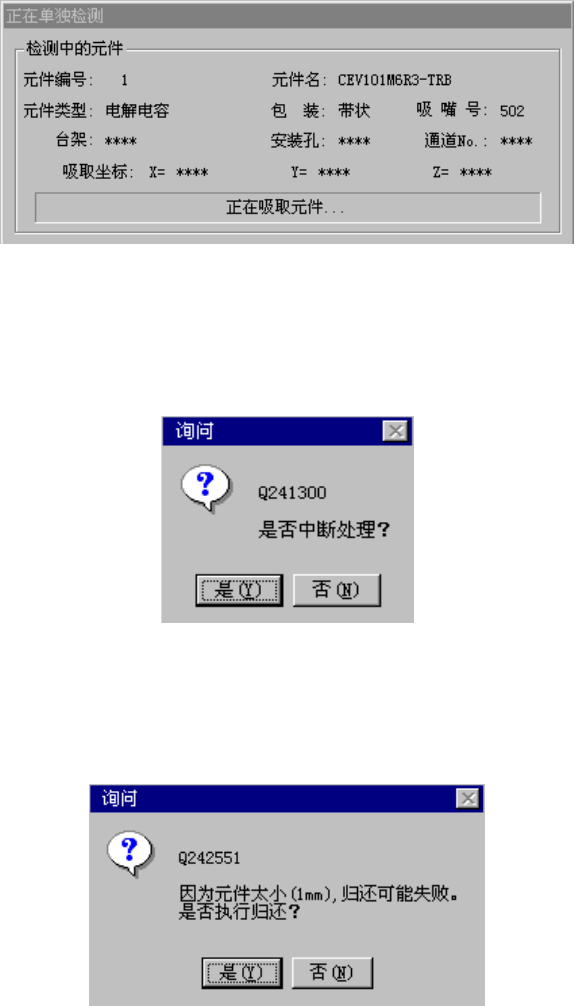

图 4-5-4-2-4 正在进行单独检测
要强行结束时，请按下<停止>开关，则显示以下对话框。
请选择是否结束检测。
图 4-5-4-2-5 测量结束的确认
因元件的包装方式而有所不同，当元件尺寸在1mm以下时，会显示询问测量后的元件是
放回、或是废弃。
图 4-5-4-2-6 确认是否放回元件
