第 1 部 基本篇 第 4 章 制作生产程序
4-217
根据尺寸计算出的激光高度或芯片站立判定高度与原来的值不同时，显示如下询问。
图 4-5-4-2-7 询问是否更新激光高度
图 4-5-4-2-8 询问是否更新芯片站立判定高度
●是
：用测量的新数据覆盖原来的设置值。
●否
：忽略新测量值，使用原来的设定值。
第 1 部 基本篇 第 4 章 制作生产程序
4-218
③ 单独检测结果
单独检测结束后，显示如下的结果画面。
图 4-5-4-2-9 单独检测结果
a) 检测完元件
显示元件内容及吸取位置。
b) 检测结果
显示检测结果的值。( )内显示原来的元件数据值。
未进行检测的项目显示***。
c) 确定(F8键)
使检测结果生效，将结果值储存到元件数据中。然后返回原来的单独检测条件的设置
画面。
d) 取消(ESC键)
使检测结果无效，然后返回原来的单独检测条件的设置画面。
e) 再检测 (F10键)
再次以相同的条件进行检测。
f) 变幻线
从激光单元取得测量(SWEEP)数据，以图表（变幻线）显示元件的轮廓。
第 1 部 基本篇 第 4 章 制作生产程序
4-219
2)连续检测
检测所有指定的元件。
① 设置连续检测条件
从菜单栏中选择「机器操作」/「测量」/「连续检测」，则显示如下画面。

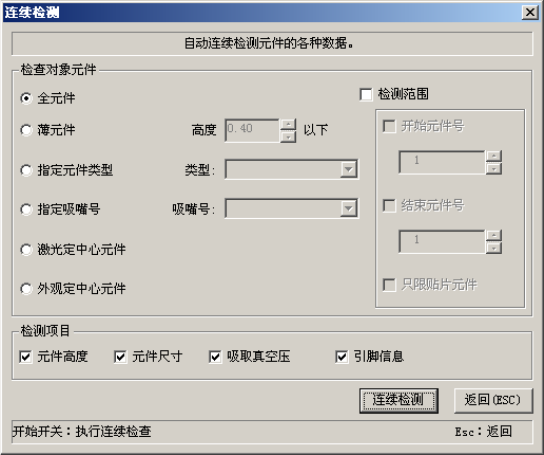

图 4-5-4-2-10 设置连续检测条件
a) 检查对象元件
设置对元件数据中有某一条件一致的元件进行测量。
● 全元件
检测所有的元件数据。
● 薄元件
仅检测元件高度在设定尺寸以下的元件。
● 指定元件类型
仅检测指定的元件类别。
● 指定吸嘴号
仅检测指定要使用的吸嘴元件。
● 激光定中心元件
仅检测进行激光定中心的元件。
● 图像(外观)定中心元件
仅检测进行图像定中心的元件。
b) 检测范围
把被检元件的条件，设置为特定编号的元件。
● 开始元件号：选中开始的被检元件数据编号。
● 结束元件号：选中结束测量的被检元件数据编号。
● 只限贴片元件：只选中贴片数据指定的元件数据。
