第 1 部 基本篇 第 4 章 制作生产程序
4-223
3）方向判别测定
只测量被选择的元件。
① 设置方向判别测定条件
从菜单栏中选择「机器操作」/「测量」/「方向判别」，则显示如下画面。
图 4-5-4-2-17 设置方向判别测定条件
a) 被检元件
显示要测量的元件的内容。
b) 吸取位置的吸取偏移量
显示对元件进行吸取的吸取位置之内容。如输入偏移量，也可以改变吸取位置。无吸
取数据时各项目为非显示状态，不能进行吸取位置的变更、送料（振动）、示教。
● 送料
圆型供料器振动。
ｃ) 测定内容
显示元件方向判别设置中所设置的内容。如改变内容进行测量，会反映变更后的内容。
● 判别方式
从引脚、包装、倒角中指定。
● 使用Head
可以选择测定中使用的Head。
● 测定次数
可以选择测定的次数。
● 吸嘴
显示所使用的吸嘴类型。
第 1 部 基本篇 第 4 章 制作生产程序
4-224
●判别高度
可按元件下面（背面）为基准设定元件判别高度。
●
判别角度
可按吸取时的角度为基准设定元件判别的角度。
●
吸取补正高度
可按吸嘴下面为基准设定元件吸取高度校正。
d)
元件高度测量
显示方向判别动作前进行元件高度测量的内容。
●
误差允许值
可设定元件高度测量时的误差允许值。
●
允许范围
显示元件高度允许范围的最小值及最大值。
e) [
检查
]
（测量）按钮
执行方向判别测量。

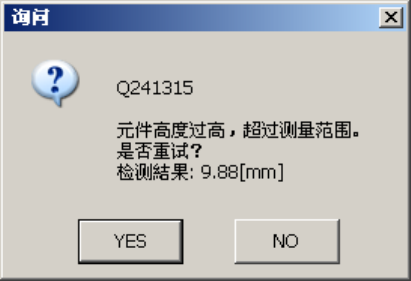

方向判别测量前，会进行元件高度测量，如果测量结果在测量范围外时，即显示以下图
像。
图 4-5-4-2-18 元件高度测量重试询问
●YES ：归还元件或废弃元件，重新进行元件高度测量。
●NO ：归还元件或废弃元件，结束测量。
第 1 部 基本篇 第 4 章 制作生产程序
4-225
② 方向判别测定中
如果元件高度的测量结果在允许范围内，即开始方向判别测量动作。
测量过程中，要强制中止时可按＜STOP＞开关，会显示以下对话框。
请选择是否要结束测定。
图 4-5-4-2-19 测定结束的询问
●YES ：归还元件或废弃元件，重新进行元件高度测量。
●NO ：重新开始测量。
