第 1 部 基本篇 第 4 章 制作生产程序
4-227
4-5-4-3 检查
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
（1）图像识别检查
识别检查的流程概要如下。
图 4-5-4-3-1 图像识别单独检查流程图
执行检查
(对话框)
图像识别
检查开始
检查
图像识别检查
显示结果
(对话框)
图像识别
检查完毕
结束
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-228
（2）图像识别检查的检查方式
对元件数据中的设置值，进行图像定中心的一系列控制，检查有无错误。
（3）关于图像识别检查时的各项运行
检查后归还元件
检测后的元件有归还原来的位置或被废弃两种处理。因包装方式而异，详见下表。
废弃场所，在元件数据的「元件废弃」中设置指定。1mm以下的元件，在归还时可能出现元
件直立或元件倒翻，请根据询问选择处理。
包装方式
条件 1
条件 2
归还
废弃
带状
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上 ○ －
散装
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上 ○ －
托架 ○ －
管状 － ○
*1 将显示询问，请选择是归还还是废弃元件。连续检测时会在开始前进行询问。
1) 选择用于吸取的供给装置
若同一元件有多个供给装置(吸取数据)时，初始值为最初输入的数据，从该数据开始吸取
元件。
也可根据需要，更换供给装置。
2) 改变吸取坐标
无法顺利吸取时，可用手动输入或使用HOD装置进行坐标示教改变吸取坐标。
3) 手动吸取
当没有吸取数据时，可手动将元件安装到吸嘴上。但在这种情况下，不能输入吸取坐标。
也不能操作供料器。
此外，采用手动吸取时，因元件尺寸的短边超过33.5mm的元件不能废弃，检测后必须把元
件移动到元件保护位置上。
第 1 部 基本篇 第 4 章 制作生产程序
4-229
（4） 图像识别检查的操作
1) 图像识别检查的操作
① 图像识别操作
从菜单栏中选择「机器操作」/「检查」/「图像识别」后，显示如下画面。

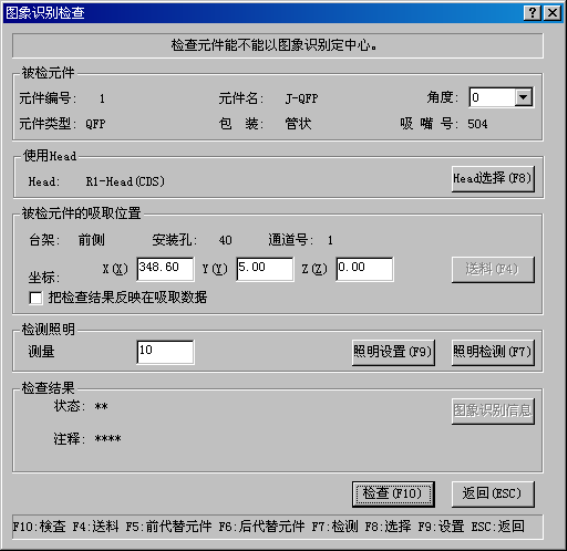

图 4-5-4-3-2 图像识别检查
a被检元件
为进行图像识别检查，显示必要的元件内容。
b检测照明
当默认的照明亮度无法识别时，用此项功能，可获得最佳照明条件。
● 照明设置：可设置详细的照明条件。按下按钮后，显示设置照明检测的详细对话框。
*有关设置照明的详细条件的说明，请参见下述『照明检测详细设置』。
● 照明检测：可自动测出识别元件所需的最佳照明条件。
c被检元件的吸取位置
显示吸取元件的吸取位置内容。也可以更改为前代替元件及下一代替元件的吸取位
置。当没有吸取数据时，各项目不会显示，也不能进行吸取位置的变更、供料器顶
推、示教。
● 送料
顶推一下供料器，供给元件。
● 把检查（示教）结果反映到吸取数据中
选择是否将把HOD示教结果反映到吸取数据中。不选中时，坐标仅应用于此次吸取。
