第 1 部 基本篇 第 4 章 制作生产程序
4-235
＜径向供料器／轴向供料器使用时的注意要点＞
对于径向供料器／轴向供料器，在 以下的状态下按下[送料]按钮，元件会在供
料器中阻塞，敬请注意。
・ 吸取位置上有元件的状态下
・ 对于径向供料器类型 MRF-L／轴向供料器类型 MAF-L，误设定供料器类
型的状态下
夹紧
仅在包装形式为 INS 带时可以使用。对元件执行夹紧（切割）。
解除
仅在包装形式为 INS 带时可以使用。对元件解除夹紧（解除切割）。
偏差
需要移动吸取坐标时进行此项设定。也可以用示教按钮或 HOD 进行示教。不反映到吸取
数据。
③ 检查内容
选择检查内容。但有些项目显示灰色不能选择。
检查项目
可从自动（生产）、XY、吸取上升、贴片下降、测量外Θ轴旋转中选择。
使用
Head
选择检查使用的贴片头。
检查角度
从 0 / 90 / 180 / 270°中选择。（只对执行的贴片动作项目进行检查）
检查位置
指定废弃盒或任意坐标。（只限检查项目为 XY 时，才能设定任意坐标）
检查次数
指定检查次数 （1～100 次 ）。
速度设置
指定确认速度时使用的速度。（检查项目不同，可指定的项目也不同）。
检查按钮（[F10] 键）
执行检查。
返回按钮（[ESC] 键）
结束检查，返回原画面。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-236
④ 更改吸取偏差
检查时使用的元件吸取位置与实际位置不同时，可以使用 HOD 对吸取坐标进行示教。
也可不采用示教方法，而用手动输入更改坐标。
步骤 1)
把光标移动到 Ｘ 或 Ｙ 坐标上。
步骤 2)
按示教按钮或 HOD 装置按钮，示教坐标，按 ENTER 键确定。
图 4-5-4-3-6 示教中对话框（示教按钮时）
图 4-5-4-3-7 示教中对话框（HOD 时）
第 1 部 基本篇 第 4 章 制作生产程序
4-237
检查种类
检查项目的功能概要列表如下。
表 4-5-4-3-1 检查项目功能概要
检查项目
检查内容
备注
自动（生产动作） 检查运行模拟生产模式时测出的从吸取
到贴装结果偏移量。
XY 检查 XY 移动速度。
吸取上升 检查吸取上升动作的速度。 只限完成吸取数据时
贴片下降 检查贴装下降动作的速度。
测量外
θ
轴 检查测试外的
θ
轴旋转速度。

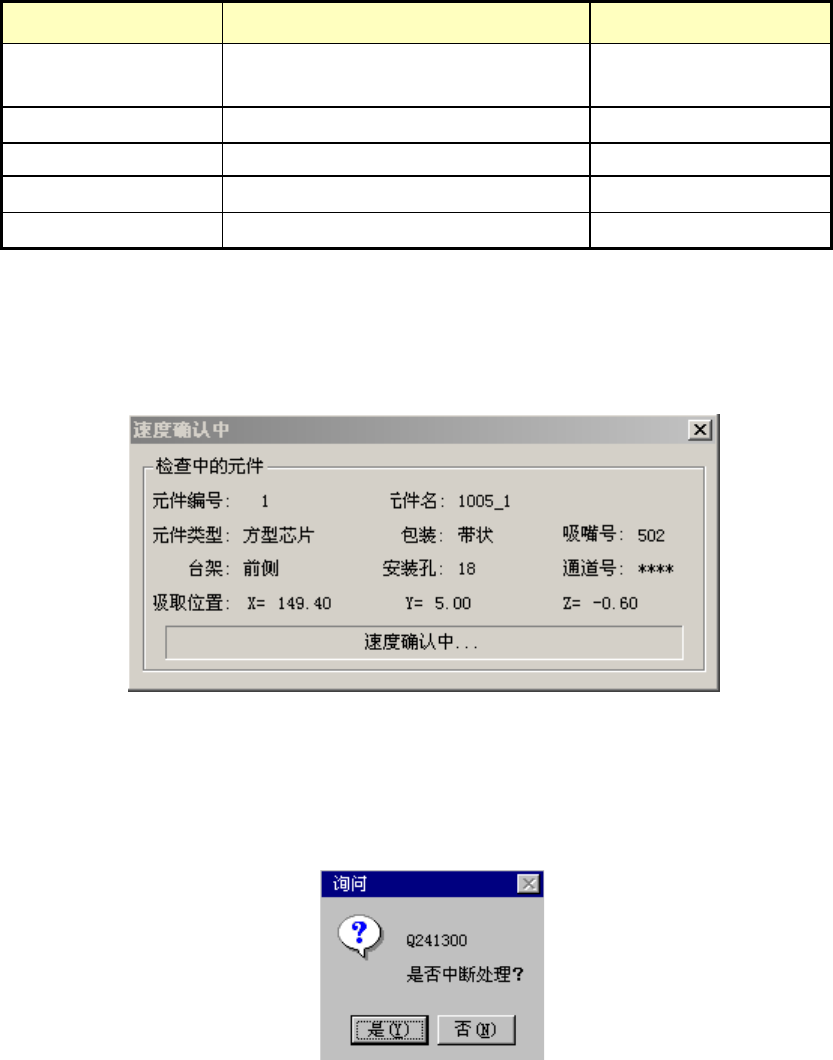

速度确认中对话框
确认速度时出现下列对话框，显示正在确认速度的元件内容及吸取位置。逐项地实时
显示运行中的处理内容。
图 4-5-4-3-8 速度确认中对话框
若要强行结束时请按<STOP 停止>开关，显示如下对话框后，请从对话框中选择是否结
束。
图 4-5-4-3-9 询问检查后是否结束对话框
因元件包装方式不同，检查前会询问对 1mm 以下尺寸的元件是放回、还是废弃。
