第 1 部 基本篇 第 4 章 制作生产程序
4-240
关于执行检查时的各项动作
① 检查后退回元件
检查后的元件有两种处理：将元件放回原位置、或废弃。其处理方式，取决于包装方
式，详见下表。废弃位置，按元件数据中设置的[元件废弃]位置废弃。
将 1mm 以下的元件设置为放回原来位置时，可能发生元件站立、元件翻转，其处理方
法请从对话框的询问中选择。
包装方式
条件１
条件 2
退回
废弃
带状
外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
散装 外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
托架 ○ ○
管状 － ○
INS 带状
－ ○
INS 散装
－ ○
*1
显示对话框，选择是将元件退回、还是废弃。
② 选择吸取送料装置
同一元件有多个供应装置（吸取数据）时，默认值为从最先输入的数据开始吸取元件。
也可根据需要、变更供应装置。
③ 手动吸取
没有吸取数据时，可手动将元件装上吸嘴。但此时，不能输入吸取坐标，也不能操作
供料器。
第 1 部 基本篇 第 4 章 制作生产程序
4-241
（6） DFFP VCS 参数自动取得
此功能为自动取得 DFFP VCS 参数。
通过若干参数类型进行图像识别，从其结果中取得最适合的 DFFP VCS 参数。
1) DFFP VCS 参数自动取得画面的操作

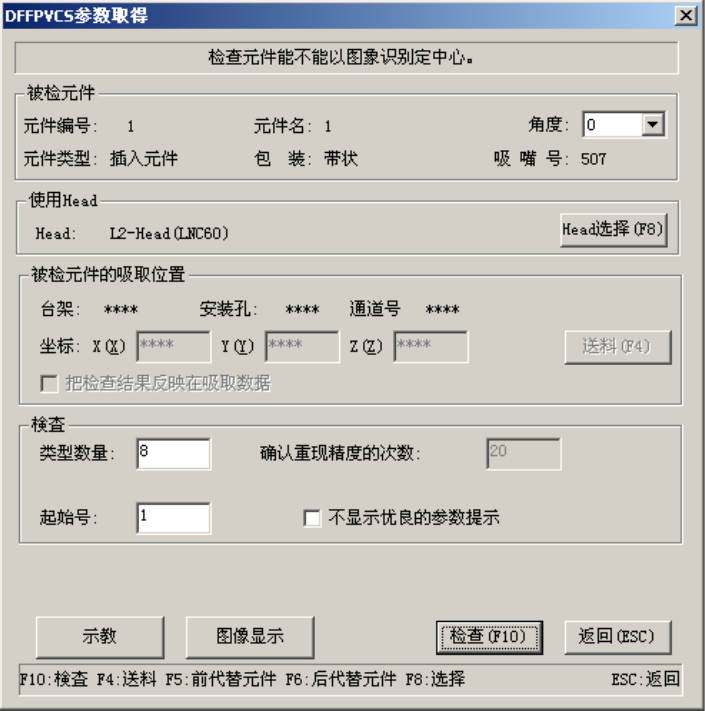

从菜单栏中选择[机器操作] → [检查] → [DFFP VCS 参数自动取得] 后，即显示以下画面。
① 检查元件
显示元件内容及吸取位置。
② 使用 Head
指定检查时使用的 Head。
③ 被检元件的吸取位置
显示元件的吸取位置。
第 1 部 基本篇 第 4 章 制作生产程序
4-242
④检查
●类型数量
指定检查时使用的参数类型数。
●确认重现精度的次数
显示按照 1 个类型反复进行识别的次数。
●起始号
指定开始检查的类型号。
●不显示优良的参数提示
勾选此项后，检查过程中发现优良的参数时，不显示询问对话框。
⑤ [前代替元件] 按钮、[后代替元件] 按钮
当前显示中的元件有代替元件时，显示此项。
⑥ [返回]按钮（[ESC]）
结束参数自动取得，返回原来的画面。
⑦ [图像显示] 按钮
画面左上角显示识别图像
⑧ [检查] 按钮
进行参数自动取得。这时，会显示识别所需的时间。
识别动作中，将显示以下画面。显示正在进行识别元件的内容及吸取位置。
最佳参数会带颜色显示出来。
