第 1 部 基本篇 第 4 章 制作生产程序
4-257
4) 监视器显示
① 吸取坐标追踪
执行时，每一贴片点都向监视器输出如下信息。

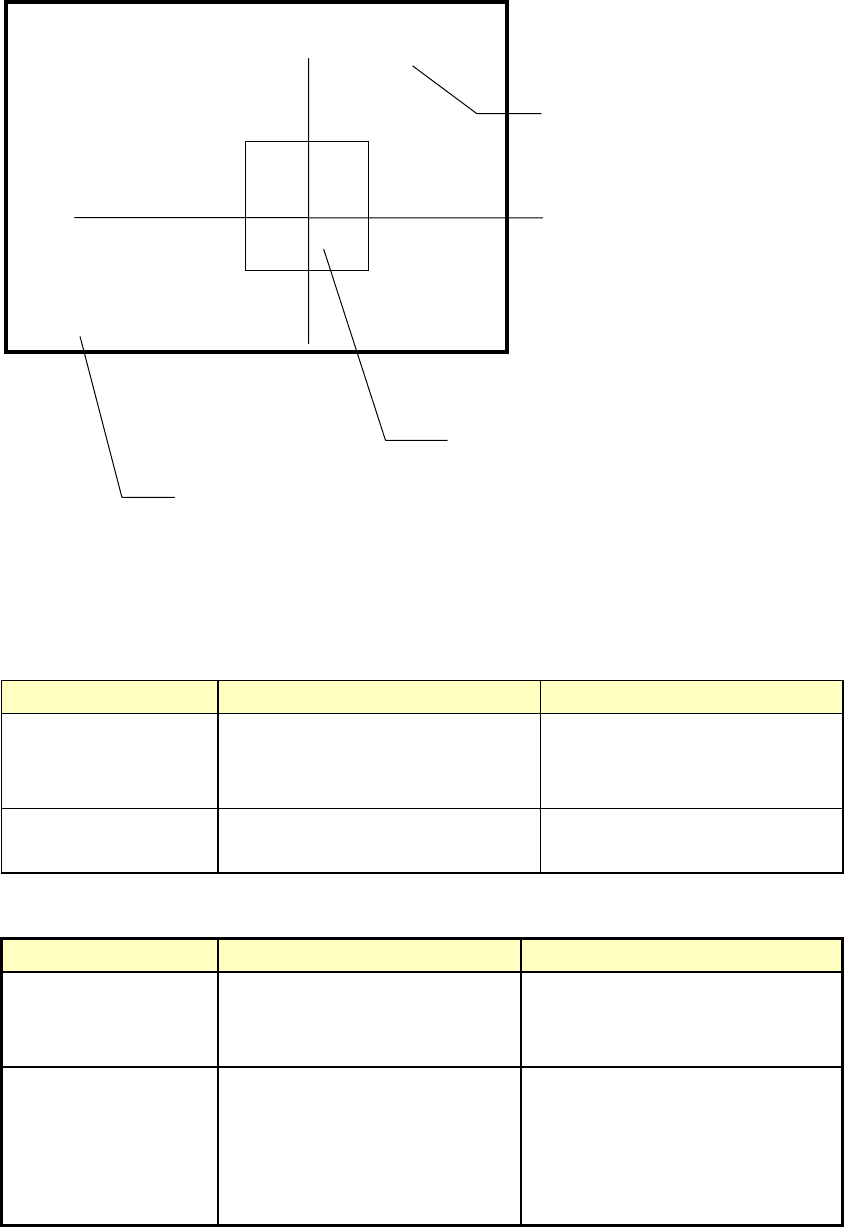

根据元件尺寸，显示在监视器中的元件中心及四角的显示如下所示有所不同。
前面供料器上的大型元件，由于其四角显示往往是在无法移动的坐标上，因此不显示。
(前面供料器)
元件尺寸 元件的四角 元件的中心
短边在 4.5mm 以下的
元件
用监视器上的窗口框表示。设定
了角度的吸取点通过窗口框本身
的旋转来显示。
交叉的中心
上述元件以外的元件
(大型元件)
显示[CENTER]，移动到中心。
(后面供料器)
元件尺寸 元件的四角 元件的中心
短边在 4.5mm 以下的
元件
用监视器上的窗口框表示。
设定了角度的吸取点通过窗口
框本身的旋转来显示。
交叉线的中心
上述元件以外的元件
(大型元件)
分别按照[TOP-L]、[TOP-R]、
[BTM-R]、[BTM-L]的顺序移动
到四角坐标上。
设定了角度的吸取点移动到四
角旋转过的坐标上。
在四角的移动之后最后显示
[CENTER]，移动到中心。
------- PICK ＸＹ TRACE -------
[CENTER]
Device：包装形式
Fdr No：供料器编号
Compo：元件名
Angle：供给角度
Pos X：坐标 Y：坐标
［
CENTER］
表示元件中心
［
TOP-L］［ TOP-R］［ BTM-L］
［
BTM-R］
表示元件的四角。
分别表示上左、上右、下左、
下右。
显示从返回原点位置开始的坐标。
表示元件的中心及元件的四角。
第 1 部 基本篇 第 4 章 制作生产程序
4-258
② 吸取高度跟踪
在执行时，每一吸取点都向监视器输出如下信息。
根据元件尺寸HMS测量位置如下。
元件尺寸 元件的高度测量装置
全部元件 元件中心
------- PICK Z TRACE -------
Device：包装方式
Fdr No：供料器编号
Compo：元件名
Angle：供给角度
Z :“数据值”
Hms:“检测值”
Pos X：坐标 Y：坐标
显示从返回原点位置开始的坐标。
在元件的中心停止后，显示吸取数据的高度值
与
HMS 检测出的高度值。
当使用
HMS 无法检测时，显示为<*****>。
第 1 部 基本篇 第 4 章 制作生产程序
4-259
5) 跟踪时的坐标示教
当跟踪的坐标与实际不同时，可以按示教按钮或使用HOD进行吸取坐标的示教。
<步骤>
① 将光标移动到 X、Y 或 Z 坐标。
② 按示教按钮或 HOD 装置按钮，进行坐标示教，按 ENTER 键确定。
图 4-5-4-4-11 示教中（示教按钮时）
图 4-5-4-4-12 示教中（HOD 时）
③ 要使确定的坐标值有效时，按下<设定>或再次按下 ENTER。
要返回坐标时，按下<取消>或 CANCEL。
在操作选项中设定为[放大数字]时，可以将摄像机拍摄的画像放大后显示在监视器上。
在上述步骤②中，按 1 次 WINDOW 键时，通常,可转入窗口示教。
继续按下第 2 次 WINDOW 键，可进入放大显示的窗口示教。
元件外形尺寸长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。
吸取角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
